低壓無功補償裝置

單價	面議對比
詢價	暫無
瀏覽	1104
發貨	湖南省長沙市付款后3天內
過期	長期有效
更新	2014-07-29 17:33

聯系方式

加關注0

湖南陽光偉業節能科技有限公司

企業會員第12年

資料通過北京信認信用評價中心認證

保證金未繳納

湖南省-長沙市
上次登錄 2014-07-18 •
0731—82760888
喬朝輝 (先生)

進入主頁 更多產品

詳細說明

、應用范圍

低壓無功動態補償裝置通過IGBT半導體器件控制電容器和電抗器組投切，進行無功補償，提高負載功率因數，降低線損，節約電能，穩定電壓，提高變壓器出力。同時能夠?yàn)V除諧波，減小電流波形畸變，提高電能質量。電抗器的設計能夠防止供電線路發生諧波諧振，避免產生諧波放大，保護電網和電容器免受損害。

裝置應用現代瞬時無功理論，快速進行無功測量，高速跟蹤補償無功，大大縮短了相應時間，顯著提高了補償效果。是并聯電容器補償方式中的最佳方案。適用于沖擊負載和快速變化的負載，如電焊機、注塑機、港口機械、礦山機械、工廠吊車、電氣機車、電爐煉鋼、電機起動、電梯、空調等設備。廣泛應用于制造業、冶金、化工、電力、汽車、鐵路、造船、港口、礦山、建筑、通信、醫院等領域。

二、功能特點

既可補償無功功率，又可濾除諧波；
響應時間極短，快速跟蹤補償，補償效果好；
防止諧振發生，避免諧振對電網和電容器、電抗器的危害；
控制方式：無功功率控制，功率因數限制；
顯著提高功率因數，不會產生過補；
具有自動控制和手動控制兩張操作方式；
有平衡負載補償（三相補償）和不平衡負載補償（混合補償）兩種型式；
輪換投切電容器組，延長電容器壽命；
過零投入、過零切除，無沖擊電流，無操作過電壓；
具有過壓保護、欠壓保護、過流保護、缺相保護、溫度保護、諧波保護等功能；
實時測量電壓、電流、有功功率、無功功率、功率因數、電壓電流諧波含有率和總畸變率等電參量；
記錄平均功率因數、電容器組運行時間等數據；
液晶顯示器，中文界面，顯示電容器組運行狀態、保護和告警信息、實時電參量等數據；
配置標準RS232、RS485通訊接口；

三、基本功能

1、無功補償

控制方式：無功功率控制，功率因數限制；
在額定負載時，可以將功率因數補償?shù)?.98以上；
具有自動控制和手動控制兩種操作方式；
兼具有平衡負載補償（三相補償）和不平衡負載補償（混合補償）兩種補償功能；
固態繼電器投切，無涌流；
程序控制投切電容器組，使電容器的工作時間基本相同，延長電容器使用壽命；
過零投入、過零切除，無沖擊電流，無操作過電壓；
具有過壓保護、欠壓保護、缺相保護、諧波保護等功能；
顯示電容器組運行狀態、保護和告警信息等。實時顯示三相電壓、三相電流、三相及單相有功/無功功率、功率因數；
記錄斷相、停電及告警等事件的相關數據。記錄各相電流/電壓/功率因數。

2.運行與保護

當電網某相電壓過壓、欠壓及諧波超限時切除已投入電容器；
當電網缺相時快速切除已投入的電容器；
當裝置失壓后再次通電時各電容器組處在分?jǐn)酄顟B(tài)，各開關斷開；
電容器脫離電源后，電容器上的剩余電壓在3min內從當前值降至50V以下；

3、顯示

人機界面采用320240點陣LCD漢字顯示；
實時顯示A、B、C各項功率因素、電壓、電流、有功功率、無功功率、電壓總諧波畸變率、電流總諧波畸變率等信息。實時顯示電容器的狀態信息、各項告警信息；
直觀顯示各預置參數及模式；
采用紅色指示燈指示裝置是否已接入電網及各電容器組的狀態；
采用指示燈指示功率因素超前（綠燈）和功率因素滯后（紅燈）。

4、通信

標準RS232、RS485通訊接口，可擴展其通訊功能。

四、技術參數

額定電壓	3*380V（三相三）	額定頻率	50Hz
額定容量	420kvar	額定電流	638A
電壓測量精度	1.0級	電流測量精度	1.0級
有功功率測量精度	2.0級	無功功率測量精度	2.0級
動態響應時間	小于20ms	電抗器容量	7%
功率因素測量精度	1級
控制方式	手動/自動
控制物理量	無功功率/無功電流/功率因素
補償級量	120：120：60：60：3*20 (單位kvar，前四組為三相補償，后一組為分相補償)
門限系數	0.01～0.99
投切方式	程序控制投切/手動
補償能力	額定負載下，可以將功率因數補償?shù)?.98以上
放電功能	已切斷電容器上的殘余電壓在1min內降至50V以下
最高允許電壓	1.1Un
過壓保護	(1.07～1.20) Un可調，分?jǐn)嗫倳r(shí)限≤30ms
欠壓保護	(0.75～0.85) Un可調，分?jǐn)嗫倳r(shí)限≤30ms
諧波保護	5%～20%可調
通訊接口	RS485、RS232

五、系統組成

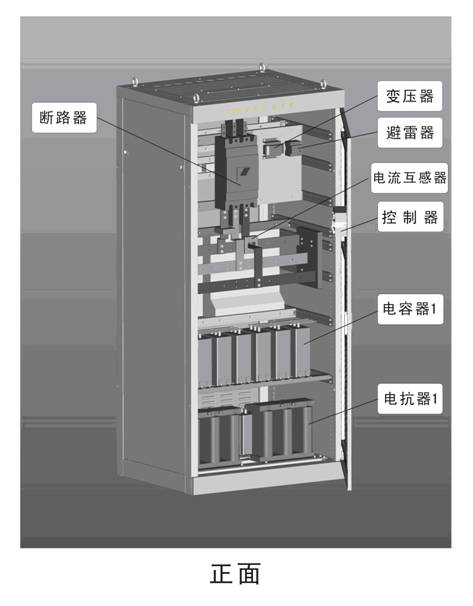

06-18-33-33-51

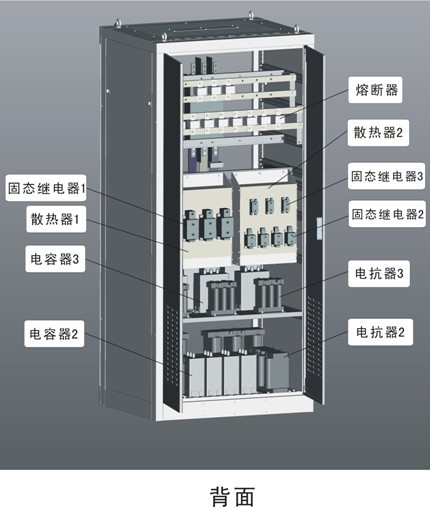

06-18-33-35-51

六、結構及外形安裝尺寸

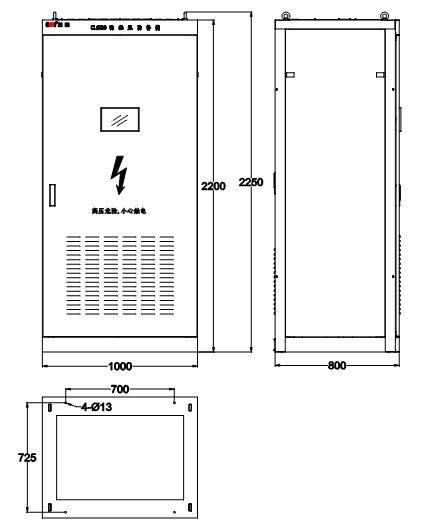

06-18-33-11-51

結構及外形安裝尺寸圖

七、注意事項及問題處理方法

1、裝置在安裝和使用過程中應注意如下事項：

進線電纜的連接和電流互感器的接入連接要正確緊固；
尤其要注意控制器電源、采樣電壓/電流接線正確；
裝置在接入電網之前要將主斷路器開關置于“ON”位置，同時將柜門關閉、鎖好；
由于裝置接入電網后，裝置內部元器件處于帶電狀態，因此嚴禁打開柜門或進行檢修；
由于電容器具有儲能功能，因此裝置在脫離電網后，其內部元器件還帶有一定的電壓，因此裝置在脫離電網3分鐘后才允許打開柜門進行檢修（裝置內部有放電電元件）。

2、簡單的問題及處理方法

問題：無功補償裝置接用電網后，各相無功顯示與實際不符，電容器投切過于頻繁且功率因素變化無規率。
處理方法：檢查電網接線、電壓采樣接線、電流互感器接線是否正確，相序是否顛倒；
問題：控制器顯示的電流值與實際的總電流值不相符。
處理方法：檢查戶外電流互感器是否使用正確，互感器性能是否完好。
問題：系統功率因素低于設定值，但控制器不投入電容器。
處理方法：檢查電容器是否已全部投入，若已全部投入，則為正常現象；檢查裝置系統是否有告警事件發生，若有，排除告警事件。
