一、產品命名規則

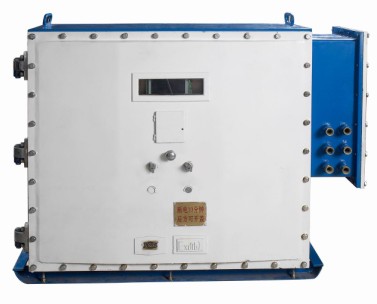

CL1700系列變頻調速裝置型號、編號及含義
|
CL
|
公司名稱縮寫。
|
|
1700
|
器件串聯型中、高壓變頻調速裝置
|
|
排列因素
|
可供選擇代號
|
說明
|
備注
|
|
1
|
S
P
|
適用負載類型：
S（普通傳動）、P（提升傳動）
|
S：風機、水泵類。
P：磕頭機、皮帶機、提升機等同類型負載。
|
|
2
|
N
H
|
回饋制動類型：
N（能耗制動）、H（回饋電網）
|
對于普通傳動類負載，不具備能耗制動和回饋電網，即第二位省略。
|
|
3
|
K
P
|
網側逆變控制方式：
K（半控）、P（PWM）
|
沒有網側逆變控制方式為一般通用設計方式，即第三位省略?？梢愿鶕?jù)用戶要求設計。
|
|
4-5
|
——
|
產品的 功率等級-電壓等級
|
產品功率等級的單位默認為kW，當大于或等于1000kW后，將表示為 *k ；電壓等級的單位默認為kV。
|
|
6
|
01→99
|
設計序列號
|
|
過載能力
共三檔，120%1min、150%1min、200%>1min。
針對以下型號默認過載能力，詳見表格：
|
型號
|
過載能力
|
備注
|
|
S
|
120% 1min，150%立即保護。
|
普通傳動，風機、水泵類，不具備能耗制動和回饋電網功能。
|
|
SN/SH
|
150% 1min，200%立即保護。
|
普通傳動，風機、水泵類，具備能耗制動或回饋電網功能。
|
|
PN/PH
|
200% >1min，300%立即保護。
|
提升傳動, 磕頭機、皮帶機、提升機等同類型負載，具備能耗制動或回饋電網功能。
|
變頻調速裝置型號的舉例說明：
CL1700S560-2.3-01
適用于普通傳動類負載，過載能力為120%1min，150%立即保護。不具備能耗制動和回饋電網功能，網側逆變器無控制，功率等級是560kW，電壓等級是2.3kV，設計序列號是01。
二、產品規格
|
型號
|
S
|
額定功率范圍
|
30kW——6300kW
|
|
適用負載類型
|
風機、水泵類。
|
|
電壓等級
|
0.66kVac、0.72kVac、1.14kVac、1.25kVac、1.7kVac、2.3kVac、3kVac、6kVac、10kVac
|
|
過載能力
|
120%，1min
|
|
主輸出
|
電壓
|
三相
0～0.66kVac、0～0.72kVac、0～1.14kVac、0～1.25kVac、
0～1.7kVac、0～2.3kVac、0～3kVac、0～6kVac、0～10kVac
|
|
頻率
|
0.5～400Hz
|
|
頻率精度
|
±0.01Hz（數字設定）
|
|
啟動頻率
|
0.5～400Hz
|
|
波形
|
標準正弦波
|
|
畸變率
|
<2%
|
|
電壓諧波含量
|
<2%
|
|
控制輸出
|
模擬信號
|
電動機運行電流
|
4～20mA
|
標準配一路輸出，可選兩路輸出。
|
|
電動機運行電壓
|
4～20mA
|
標準配一路輸出，可選兩路輸出。
|
|
電動機運行頻率
|
4～20mA
|
標準配一路輸出，可選兩路輸出。
|
|
電動機運行轉速
|
4～20mA
|
標準配一路輸出，可選兩路輸出。
|
|
輸入電壓
|
4～20mA
|
可選，僅一路輸出
|
|
電動機定子溫度
|
4～20mA
|
可選，僅一路輸出
|
|
電動機轉子溫度
|
4～20mA
|
可選，僅一路輸出
|
|
數字信號
|
運行/停止
|
0/1
|
220Vac3A
|
主輸出有輸出/主輸出無輸出
|
|
無故障/故障
|
0/1
|
220Vac3A
|
所有故障
|
|
無預報警/預報警
|
0/1
|
220Vac3A
|
所有故障
|
|
未就緒/已就緒
|
0/1
|
220Vac3A
|
變頻調速裝置就緒后，方可運行。
|
|
主輸入
|
電壓
|
三相 +15% -20%
0.66kVac、0.72kVac、1.14kVac、1.25kVac、1.7kVac、2.3kVac、3kVac、6kVac、10kVac
|
|
頻率
|
50/60Hz
|
|
控制特性
|
控制技術
|
自主優化SVPWM控制技術
|
|
輸出電壓控制
|
自動穩壓
|
|
轉矩控制
|
自動、手動
|
|
運行控制方式
|
開環、閉環
|
|
PID
|
內置PID
|
|
電氣隔離
|
光隔離、電磁隔離
|
|
控制電壓
|
1.8VDC、3.3VDC、±5VDC、12VDC、±15VDC、24VDC、220VAC/380VAC
|
|
保護類型
|
預報、立即保護
|
|
保護內容
|
控制電源掉電、過壓、失速、欠壓、過載、主器件自保護、輸入缺相、輸出缺相、外部報警、過熱、電動機對地、電涌
|
|
運行方式
|
本地（人機界面）、遠程（485通信、端子）
|
|
頻率設置方式
|
人機界面、485通信、數字信號、模擬信號
|
|
參數設置方式
|
人機界面、485通信
|
|
顯示
|
人機界面
|
輸入電壓、電動機電壓、電動機頻率、電動機電流、電動機轉速、電動機定子溫度(可選)、電動機轉子溫度(可選)、被控量反饋值、目標量設定值
|
|
端子
|
詳見附件-端子圖
|
|
環境
|
海拔高度：<1000m；保存溫度：0～60℃；短時間運輸溫度：-40～60℃；使用環境溫度：0～40℃；使用環境濕度：20～90%RH不結露；振動：5.9m/s2(0.6G)以下；安裝傾斜角度：<5º；無陽光直射；無腐蝕性、易爆性氣體和灰塵；室內使用；良好通風。
|
|
冷卻方式
|
強制風冷或其它方式
|
防護等級
|
IP20或定制
|
|
型號
|
SN/H
|
額定功率范圍
|
30kW——6300kW
|
|
適用負載類型
|
風機、水泵類，具備能耗制動/回饋制動。
|
|
電壓等級
|
0.66kVac、0.72kVac、1.14kVac、1.25kVac、1.7kVac、2.3kVac、3kVac、6kVac、10kVac
|
|
過載能力
|
150%，1min。大于150%可定做。
|
|
主輸出
|
電壓
|
三相
0～0.66kVac、0～0.72kVac、0～1.14kVac、0～1.25kVac、
0～1.7kVac、0～2.3kVac、0～3kVac、0～6kVac、0～10kVac
|
|
頻率
|
0.5～400Hz
|
|
頻率精度
|
±0.01Hz（數字設定）
|
|
啟動頻率
|
0.5～400Hz
|
|
波形
|
標準正弦波
|
|
畸變率
|
<2%
|
|
電壓諧波含量
|
<2%
|
|
控制輸出
|
模擬信號
|
電動機運行電流
|
4～20mA
|
標準配一路輸出，可選兩路輸出。
|
|
電動機運行電壓
|
4～20mA
|
標準配一路輸出，可選兩路輸出。
|
|
電動機運行頻率
|
4～20mA
|
標準配一路輸出，可選兩路輸出。
|
|
電動機運行轉速
|
4～20mA
|
標準配一路輸出，可選兩路輸出。
|
|
輸入電壓
|
4～20mA
|
可選，僅一路輸出
|
|
電動機定子溫度
|
4～20mA
|
可選，僅一路輸出
|
|
電動機轉子溫度
|
4～20mA
|
可選，僅一路輸出
|
|
數字信號
|
運行/停止
|
0/1
|
220Vac3A
|
主輸出有輸出/主輸出無輸出
|
|
無故障/故障
|
0/1
|
220Vac3A
|
所有故障
|
|
無預報警/預報警
|
0/1
|
220Vac3A
|
所有故障
|
|
未就緒/已就緒
|
0/1
|
220Vac3A
|
變頻調速裝置就緒后，方可運行。
|
|
主輸入
|
電壓
|
三相 +15% -20%
0.66kVac、0.72kVac、1.14kVac、1.25kVac、1.7kVac、2.3kVac、3kVac、6kVac、10kVac
|
|
頻率
|
50/60Hz
|
|
控制特性
|
控制技術
|
自主優化SVPWM控制技術
|
|
輸出電壓控制
|
自動穩壓
|
|
轉矩控制
|
自動、手動
|
|
運行控制方式
|
開環、閉環
|
|
PID
|
內置PID
|
|
電氣隔離
|
光隔離、電磁隔離
|
|
控制電壓
|
1.8VDC、3.3VDC、±5VDC、12VDC、±15VDC、24VDC、220VAC/380VAC
|
|
保護類型
|
預報、立即保護
|
|
保護內容
|
控制電源掉電、過壓、失速、欠壓、過載、主器件自保護、輸入缺相、輸出缺相、外部報警、過熱、電動機對地、電涌
|
|
運行方式
|
本地（人機界面）、遠程（485通信、端子）
|
|
頻率設置方式
|
人機界面、485通信、數字信號、模擬信號
|
|
參數設置方式
|
人機界面、485通信
|
|
顯示
|
人機界面
|
輸入電壓、電動機電壓、電動機頻率、電動機電流、電動機轉速、電動機定子溫度(可選)、電動機轉子溫度(可選)、被控量反饋值、目標量設定值
|
|
端子
|
詳見附件-端子圖
|
|
環境
|
海拔高度：<1000m；保存溫度：0～60℃；短時間運輸溫度：-40～60℃；使用環境溫度：0～40℃；使用環境濕度：20～90%RH不結露；振動：5.9m/s2(0.6G)以下；安裝傾斜角度：<5º；無陽光直射；無腐蝕性、易爆性氣體和灰塵；室內使用；良好通風。
|
|
冷卻方式
|
強制風冷或其它方式
|
防護等級
|
IP20或定制
|
|
型號
|
PN/H
|
額定功率范圍
|
30kW——6300kW
|
|
適用負載類型
|
牽引、提升類。
|
|
電壓等級
|
0.66kVac、0.72kVac、1.14kVac、1.25kVac、1.7kVac、2.3kVac、3kVac、6kVac、10kVac
|
|
過載能力
|
200%，>1min。再大可以定做。
|
|
主輸出
|
電壓
|
三相
0～0.66kVac、0～0.72kVac、0～1.14kVac、0～1.25kVac、
0～1.7kVac、0～2.3kVac、0～3kVac、0～6kVac、0～10kVac
|
|
頻率
|
0.5～400Hz
|
|
頻率精度
|
±0.01Hz（數字設定）
|
|
啟動頻率
|
0.5～400Hz
|
|
波形
|
標準正弦波
|
|
畸變率
|
<2%
|
|
電壓諧波含量
|
<2%
|
|
控制輸出
|
模擬信號
|
電動機運行電流
|
4～20mA
|
標準配一路輸出，可選兩路輸出。
|
|
電動機運行電壓
|
4～20mA
|
標準配一路輸出，可選兩路輸出。
|
|
電動機運行頻率
|
4～20mA
|
標準配一路輸出，可選兩路輸出。
|
|
電動機運行轉速
|
4～20mA
|
標準配一路輸出，可選兩路輸出。
|
|
輸入電壓
|
4～20mA
|
可選，僅一路輸出
|
|
電動機定子溫度
|
4～20mA
|
可選，僅一路輸出
|
|
電動機轉子溫度
|
4～20mA
|
可選，僅一路輸出
|
|
數字信號
|
運行/停止
|
0/1
|
220Vac3A
|
主輸出有輸出/主輸出無輸出
|
|
無故障/故障
|
0/1
|
220Vac3A
|
所有故障
|
|
無預報警/預報警
|
0/1
|
220Vac3A
|
所有故障
|
|
未就緒/已就緒
|
0/1
|
220Vac3A
|
變頻調速裝置就緒后，方可運行。
|
|
主輸入
|
電壓
|
三相 +15% -20%
0.66kVac、0.72kVac、1.14kVac、1.25kVac、1.7kVac、2.3kVac、3kVac、6kVac、10kVac
|
|
頻率
|
50/60Hz
|
|
控制特性
|
控制技術
|
自主優化SVPWM控制技術
|
|
輸出電壓控制
|
自動穩壓
|
|
轉矩控制
|
自動、手動
|
|
運行控制方式
|
開環、閉環
|
|
PID
|
內置PID
|
|
電氣隔離
|
光隔離、電磁隔離
|
|
控制電壓
|
1.8VDC、3.3VDC、±5VDC、12VDC、±15VDC、24VDC、220VAC/380VAC
|
|
保護類型
|
預報、立即保護
|
|
保護內容
|
控制電源掉電、過壓、失速、欠壓、過載、主器件自保護、輸入缺相、輸出缺相、外部報警、過熱、電動機對地、電涌
|
|
運行方式
|
本地（人機界面）、遠程（485通信、端子）
|
|
頻率設置方式
|
人機界面、485通信、數字信號、模擬信號
|
|
參數設置方式
|
人機界面、485通信
|
|
顯示
|
人機界面
|
輸入電壓、電動機電壓、電動機頻率、電動機電流、電動機轉速、電動機定子溫度(可選)、電動機轉子溫度(可選)、被控量反饋值、目標量設定值
|
|
端子
|
同上述“控制輸出”一致
|
|
環境
|
海拔高度：<1000m；保存溫度：0～60℃；短時間運輸溫度：-40～60℃；使用環境溫度：0～40℃；使用環境濕度：20～90%RH不結露；振動：5.9m/s2(0.6G)以下；安裝傾斜角度：<5º；無陽光直射；無腐蝕性、易爆性氣體和灰塵；室內使用；良好通風。
|
|
冷卻方式
|
強制風冷或其它方式
|
防護等級
|
IP20或定制
|
三、簡單應用、主回路拓樸與施工
1、簡單應用
直接高壓輸入、輸出。無需配置任何變壓器、并聯電容器與濾波器。參見圖3.1.1。
2、主回路拓樸
采用低壓（380V）成熟二電平拓樸技術，具有以下幾個優點：
- 高可靠性；
- 高壓產品高性能：易于把低壓產品先進的矢量控制技術移植到高壓產品中；
- 控制簡單；
- 高精度；
- 控制波形產生的同時基本能消除低次諧波；
- 低頻段波形好；
- 低頻輸出力矩大；
- 易于再生電能反饋電網，實現電能雙向流動；
- 易于實現能耗制動；
- 產品體積?。?/li>
- 易維護。
3、成熟的二電平拓樸
本系列產品的主回路結構參見圖3.3.1、3.3.2、3.3.3。
圖3.3.1 基本二電平拓樸
圖3.3.2 帶能耗制動的二電平拓樸
圖3.3.3 電能雙向流動的二電平拓樸——能量回饋
4、成熟的器件串聯技術。
圖3.4.1 器件串聯基本二電平拓樸
圖3.4.2 器件串聯帶能耗制動的二電平拓樸
圖3.4.3 器件串聯電能雙向流動的二電平拓樸——能量回饋
器件串聯臂在理論上可以不受限制的串聯N個器件。如果說每個器件的額定電壓相等且為1200VDC，那么串聯后總的額定電壓為： 動態自動均壓技術、器件額定電壓大冗余設計、突波吸收大冗余設計，確保產品的可靠運行。
??
??
??
?
