一、音頻放大器分類

傳統的數字語音回放系統包含兩個主要過程：1、數字語音數據到模擬語音信號的變換(利用高精度數模轉換器DAC)實現；2利用模擬 功率放大器進行模擬信號放大，如A類、B類和AB類放大器。從1980年代早期，許多研究者致力于開發不同類型的數字放大器，這種放大器直接從數字語音數 據實現功率放大而不需要進行模擬轉換，這樣的放大器通常稱作數字功率放大器或者D類放大器。

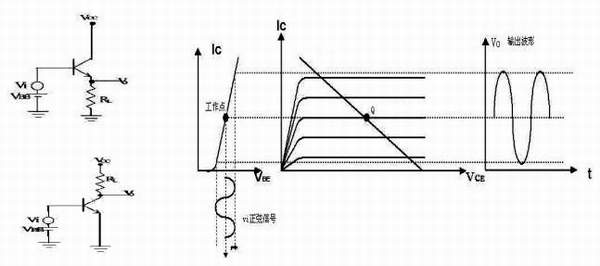

 1、A類放大器

A類放大器的主要特點是：放大器的工作點Q設定在負載線的中點附近,晶體管在輸入信號的整個周期內均導通。放大器可單管工作，也可 以推挽工作。由于放大器工作在特性曲線的線性范圍內，所以瞬態失真和交替失真較小。電路簡單，調試方便。但效率較低，晶體管功耗大，功率的理論最大值僅有 25％，且有較大的非線性失真。由于效率比較低現在設計基本上不在再使用。

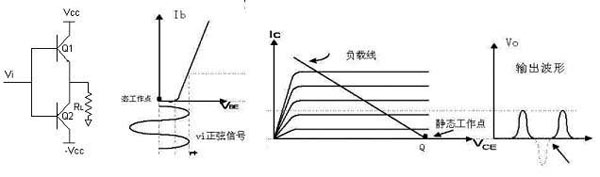

2、B類放大器

B類放大器的主要特點是：放大器的靜態點在(VCC，0)處，當沒有信號輸入時，輸出端幾乎不消耗功率。在Vi的正半周期內，Q1 導通Q2截止，輸出端正半周正弦波；同理，當Vi為負半波正弦波(如圖虛線部分所示)，所以必須用兩管推挽工作。其特點是效率較高(78%)，但是因放大 器有一段工作在非線性區域內，故其缺點是"交越失真"較大。即當信號在-0.6V~0.6V之間時，Q1Q2都無法導通而引起的。所以這類放大器也逐漸被 設計師摒棄。

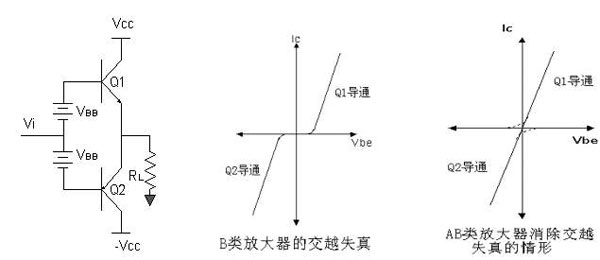

3、AB類放大器

AB類放大器的主要特點是：晶體管的導通時間稍大于半周期，必須用兩管推挽工作。可以避免交越失真。交替失真較大，可以抵消偶次諧波失真。有效率較高，晶體管功耗較小的特點。當信號在-0.6V

4、D類放大器

D類(數字音頻功率)放大器是一種將輸入模擬音頻信號或PCM數字信息變換成PWM(脈沖亮度調制)或PDM(脈沖密度調制)的脈 沖信號,然后用PWM或PDM的脈沖信號去控制大功率開關器件通/斷音頻功率放大器，也稱為開關放大器。具有效率高的突出優點.數字音頻功率放大器也看上 去成是一個一比特的功率數模變換器.放大器由輸入信號處理電路、開關信號形成電路、大功率開關電路(半橋式和全橋式)和低通濾波器(LC)等四部分組 成.D類放大或數字式放大器。系利用極高頻率的轉換開關電路來放大音頻信號的。
