1印染行業節能減排現狀

我 國印染行業是耗水、耗能、排污大戶。在水和能耗方面，與國外相比，印染企業單位產品取水量是發達國家的2～3倍，能源消耗量則為3倍左右，且通常印染環節 能耗要占紡織產品鏈能耗的30％以上；在污染物排放方面，印染廢水排放總量是全國各工業部門排放總量的第5位，污染物排放總量(以COD值計)位于第6 位，其廢水平均回用率只有7％。此外，目前只有少數企業采用余熱回收利用技術，大部分企業熱廢氣、熱廢水直接排放，設備控制沒有節能裝置，印染污泥大多沒 有得到有效處理，企業節能減排的任務十分艱巨。

目 前，印染企業用水、排水和污泥處理等環境問題日益突顯，我國許多印染行業發達地區環境容量已非常有限，印染企業要達到增產不增污或少增污的目標，只有采用 節能減排技術，實現清潔生產。筆者基于多年的研究與實踐，從印染企業節能減排的角度出發，在印染廢水余熱回收、廢水處理及回用和印染污泥干化減量方面研發 了經濟有效的工藝技術，在廣州某印染企業應用，經濟效益明顯。

2節能減排工藝技術的應用

廣 州某印染企業以針織棉布染整加工為主，主要使用活性、分散和直接染料，生產過程中使用河水凈化水作為生產用水，車間日產廢水6000t，其中高溫廢水(約 80℃)600t／d，廢水COD濃度高，色度大；印染廢水在處理過程中產生印染污泥(含水率約80％)6t／d。為減少污染物的排放，達到相關約束性指 標，采用廢熱、廢水回收利用和印染污泥的干化減量等節能減排技術，實現企業節水、節能、降耗、減排、保護環境，提升企業清潔生產水平。

2．1印染廢水余熱回收技術

該企業在漂染過程中，煮紗、漂紗及高溫水洗工序會產生溫度高達80℃以上的高溫廢水約600t／d，若直接排人廢水調節池中，會使處理系統中廢水溫度高達46℃以上，既降低生化處理效率，又造成能源浪費。

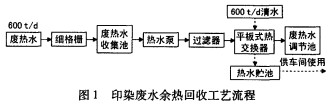

針對印染廢水的特點，改造廢水收集系統，將高溫廢水單獨收集單獨輸送?？紤]到操作溫度不能高及便于檢修等要素，選用結構較為簡單的平板式換熱器對廢水余熱進行回收，工藝流程如圖l所示。

高溫廢水經換熱后，水溫從8O℃降至4O℃，進入調節池后廢水溫度降至4O℃以下，有利于后續生化處理的高效穩定運行；熱交換器每天進清水600t，通過熱交換后清水由25℃上升至55℃，經適量加溫后供生產使用。

高溫廢水經平板式換熱器回收的熱值計算如下：廢水提供熱量’

Ql=M·△t·C=600×(80-40)×4．2×l000=1．008×108kJ

回收熱量

Q2=M·△t·C=600X(55—25)×4．2×1000=0．756×108kJ

由 以上計算而知，熱值回收率為75％。按1t蒸汽的潛熱供熱能為2．27×10kJ，每天可節省蒸汽用量33．3t。蒸汽成本按120元／t計，每天可節省 能源費用3996元，年節省能源費用131．87萬元。此外，按每t煤產6t蒸汽計，日節約煤用量約5．55t。根據該企業使用的鍋爐類型，其排污系數為 10805m3(標態)／t煤，預計廢氣減排約59968m3(標態)／d；廢氣經同樣的脫硫除塵設備處理后達標排放，按本企業所執行的大氣排放標 準，SO排放濃度以l000mg／m3。計算，每年SO2約減排19．79t。

2．2印染廢水清濁分離與廢水回用處理

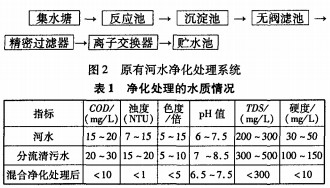

該 企業原外排廢水約6000t／d，對三個主要色種(大紅、寶藍、翠綠)的染色過程進行跟蹤分析，并測定每一工序外排水的水質。結果表明，棉針織物染色后的 洗溢流水工序及后續的5道水洗工序中，約有l(wèi)500m／d的排水COD低于30mg／L，色度低于5倍，與取水水質相當?；谶@種情況，車間廢水實行清濁 分流，將清污水部分分流至廠內河水貯水塘，與河水混合后進入原水凈化系統處理，凈化工藝見圖2?；旌虾笄逅?jīng)凈化處理后水質見表l。

由 表1可知，混合后清水經凈化處理后可直接用于生產，而4500m3／d濁污水則進人廢水處理及回用系統進行回用處理。在工程實施中，為保障清濁分流，避免 誤操作，該企業采用PLC自動控制生產設備，對各個染色品種染色過程進行控制，使各染缸外排水根據設定要求分別從清污水管和高濃度污水管中排出。

針對分流后的高濃度印染廢水，采用高效復合折流板厭氧反應器(HABR)混凝脫色懸浮生物濾池—微絮凝一超濾納濾廢水回用處理技術處理，并回收印染廢水作為生產用水，工藝流程見圖3。

圖 3印染廢水深度處理及回用工藝流程廢水經高效低耗的HABR一混凝脫色懸浮生物濾池聯合工藝處理后，出水水質優于一級排放標準；再采用微絮凝一超濾膜預處 理工藝，以最大限度地降低廢水濁度、色度和有機污染物濃度，提高進膜水質要求；最后采用低壓NF膜分離技術脫除無機鹽和殘余的有機物，低成本地實現廢水的 循環利用。

HABR 通過在ABR(厭氧折流板反應器)的上部安裝組合生物載體，下部添加粒狀生物載體填料，既能將厭氧污泥攔截保留在每個反應室中，且形成的粒狀污泥在反應器 中隨上升水流形成膨脹污泥床層，保持大量污泥同時獲得較好的泥水接觸條件，大幅度提高有機污染物去除率及改善廢水的可生化性。其色度、COD去除率均達 50％以上，厭氧效果得以強化。

混 凝脫色使用的高效有機混凝脫色劑，是通過在合成雙氰胺甲醛縮合樹脂的過程中，引人一定量的金屬無機鹽和淀粉或淀粉衍生物，與縮合的胍類樹脂接枝共聚，以增 大分子質量及陽離子度。該高效有機混凝脫色劑處理印染廢水的脫色效果好，固液分離快，產泥量少，其COD、色度的去除率分別為65％和96％以上，污泥產 生量較傳統混凝劑大大減少。懸浮生物濾池是在BAF的基礎上利用不同比重的粒狀填料研發而成的，它既有BAF(曝氣生物濾池)的優點，又不易堵塞。由于在 水中填料呈膨脹狀態，填料上所附著的生物量更大，活性更高，能強化有機污染物的去除，尤其對低污染負荷的廢水有極高的處理效率，可將廢水COD降至 40mg／L以下，為廢水回用奠定了基礎。

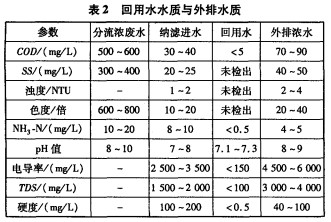

微 絮凝一超濾作為膜分離單元前的深度過濾單元，可將水中污染物降至極低，確保膜分離單元的進水水質，延長膜使用壽命，盡可能降低膜材損耗。廢水經前述處理 后，其中污染物濃度已很低，選用適當?shù)蛪篘F膜作為廢水回用終端單元，用于脫除無機鹽和殘余的有機物，使其既能滿足印染工藝用水要求，又盡可能取得大的膜 通量，減少運行費用和投資。本技術工藝回用處理含活性染料為主的印染廢水，其處理費用僅為0．59t，回用水處理成本低于1．5t產水，廢水回用率可達 50％以上，其產水主要水質指標見表2。

表2表明，出水水質完全滿足印染企業生產用水要求，且由于廢水經過有效的深度處理，膜分離后的外排濃水能穩定達到排放標準。

該企業原外排廢水約6000m3／d，清濁分流后4500m3／d進入廢水回用處理系統，2500m3／d優質產水回用到生產上，2000m3／d濃水達標排放，補充新鮮水量只需2000m3／d。

該 企業原廢水處理系統運行費用1．22元／t，河水凈化處理費1元／t，加上排污費0．7元／t，以6000t／d計算，企業原用水及廢水處理成本為 17520元／d。實行廢水清濁分流和廢水回用后，企業用水及廢水處理成本11055元／d(廢水處理費+河水凈化費+回用水處理費+排污 費=4500×0．59+3500×1+2500×1．4+2000×0．7)，每天可節省運行費用6465元，年節省213萬元左右。

該 企業年產10000t色紗，新鮮水消耗由198噸水／噸紗降至66噸水／噸紗，遠低于紡織業(棉印染)清潔生產標準一級要求(針織印染產品100噸水／噸 紗)及印染行業準人條件(新建企業100噸zK／噸紗，現有企業130噸噸紗)；同時企業年廢水減排量約130萬t，年減排COD量約l10t。若對以自 來水為生產用水的印染企業而言，其自來水費約2t，應用本項技術取得的經濟效益更大。

2．3印染污泥干化減量

印染廢水處理過程需使用大量混凝劑以脫除廢水的色度及部分COD，從而產生大量的印染污泥。印染污泥在我國部分地區已被列為嚴控物質。

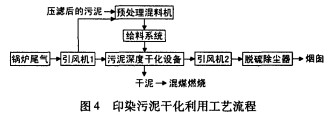

為解決印染污泥的出路問題，筆者對污泥基本性質、干燥特性、干燥工藝、干燥過程污染物釋放特性進行了研究，成功研發了能夠充分利用印染廠鍋爐煙道尾氣余熱的污泥干化減量技術，其工藝流程見圖4。

圖4工藝中，污泥預處理混料機由槳葉式干燥機改造而成，在干燥機簡體中設置煙道氣進出口，以通人煙道氣加速污泥干燥，適當減小槳葉間距離可以增強槳葉對污泥的攪拌作用，并在出口設置造粒裝置，對污泥進行造粒。

復 合熱源立式污泥干化機是在多盤連續干化機基礎上開發的。在該盤式干燥機外壁上設置夾套防止干燥機中熱量散失；在干燥機底部和頂部分別設置煙道氣進出口，以 通人高溫?zé)煹罋鈱?duì)污泥進行干燥。運行時，濕污泥經壓濾后含水率約80％，進入預處理混料機經預干燥后，通過給料系統引入至污泥深度干化設備，利用鍋爐煙道 氣(約150oC)對污泥進一步干化、減容、減重，使其含水率降至較低水平。污泥干化后與煤以一定比例(占煤3％)混合用于鍋爐燃燒，干化尾氣與鍋爐尾氣 一并經脫硫除塵后達標排放。

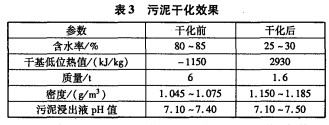

目前該企業建成了處理量為6t／d的污泥干化減量工程，濕污泥壓濾后含水率約80％，經干燥處理后含水率低于30％，減重70％以上。污泥干化效果見表3。

由表3可知，干化后污泥干基低位熱值為2930kJ／kg，小于3500kJ／kg，不能滿足自持燃燒的要求，但可通過摻煤混燒，以回收熱值。

考慮到在污泥干燥過程中，在去除污泥水分的同時不可避免地使污泥中某些易揮發以及不穩定物質分解釋放進入干燥尾氣，筆者對污泥干化系統煙氣進出口NOxSO2的變化進行分析，結果見圖5。

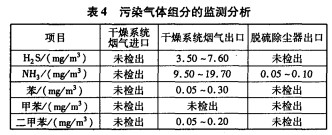

由 圖5可知，污泥干化系統穩定運行一周內，系統煙氣出口NOx無明顯變化，而煙氣出口SO2濃度較進口有所減少，均值從475mg／m3降到 420mg／m3，脫硫率為l1．6％，具有一定的脫硫效果。這是因?yàn)槲锘磻?yīng)單元采用石灰作為混凝藥劑，在干燥過程中與煙氣中SO2反應生成CaSO4 脫除了煙氣中部分SO2污泥干燥系統連續穩定運行兩個月內，周期性地對干燥系統煙氣進口、煙氣出口和脫硫除塵出口的幾種典型污染氣體組分進行監測，結果見 表4。

表 4結果表明，污泥干燥過程中某些易揮發或易分解組分(NH3，H2S和苯系物)釋放出來被煙氣帶走，導致這些組分的濃度在干燥系統煙氣出口有一定程度的上 升。然而，本系統干燥溫度不高(約150℃)，污染氣體組分沒有急劇上升，且煙氣再經過脫硫除塵后，上述幾種典型氣體污染組分得以有效去除，NH3、 H2S和苯系物均能達標排放。

用 于干燥污泥的熱源采用煙道氣余熱，形成的干粉不影響燃煤灰制磚的質量與功能，且污泥干化后噴入鍋爐爐膛混煤燃燒時，煤增量為零，因此運行成本較低，處理每 噸污泥運行成本約為103元，遠遠低于工程運行前每噸濕污泥外運處置費用600t，年節省95萬元，同時實現了印染污泥的零排放。

3結論

印染企業采用上述的工藝技術可有效解決在廢物處理及污染物減排方面面臨的問題，降低企業的污染物排放量處理成本及資源消耗，提高其綜合競爭力。網站
