1前言
根據中國電信電源支撐中心的統計：在中國電信，通信設備用電占總用電量的40％～50%。如何 在這40％～50%上找到一條節能的突破口？中國電信協調各設備廠商在這方面投入了大量的精力，研發新一代電信節能設備產品和技術。其中，開關電源整流模 塊休眠技術（電源整流模塊呼吸式管理技術）就是最近發展起來的一項安全可靠、簡便易行的節能技術。
該技術主要是基于目前通信行業電源系統的實際運行情況提出。目前，通信行業大多數通信設備采用 的是直流-48V供電，且出于對通信系統安全性、可靠性的考慮，配套的電源系統往往采用多級冗余配置，如規模稍大的局站或比較重要局站的變配電系統、發電 機組、蓄電池組等，開關電源系統容量也是按“負荷”的最大需求采取整流模塊冗余配置，且系統在“負荷”達不到最大時，這部分冗余往往處于低效工作狀態，極 大地浪費了能源。開關電源整流模塊休眠技術（以下統稱休眠技術）就是通過軟件運算后，自動地“開關”整流模塊，調整開關電源整流模塊系統的負荷率，控制其 工作在相對高效區，從而降低系統低效區的自身功耗，達到節能的目的。休眠節能不同于模塊的冷備份。休眠節能模式下，模塊的主電路完全停止工作，控制電路仍 在工作，整個系統處于待機狀態，一旦負載增大到一定程度或系統異常，系統會立即根據需要喚醒部分休眠模塊，使整個系統始終處于安全可靠的工作狀態之下。
2測試方法
為保證此次調研的準確性，我們與全省各本地網的技術主管共同商討測試流程及辦法，部分業務骨干 也參與其中。最后確定對我省主體直流系統艾默生電源、武漢洲際、珠江電源、北京動力源、中興電源5個廠商的直流系統予以重點測試；要求測試每個廠商的系統 不少于5套，均從各分公司最大的系統開始，大系統數量不足時用相對小的系統補充，以確保數據來源的廣泛性。
在通信用開關電源系統應用中，一旦系統正式投入使用，其負荷就比較固定，沒有外界因素，電源負 荷一般不會有太大的變化。利用這一點，可在保證開關電源輸出功率不變的情況下，人工手動逐個關閉整流模塊（每操作一次，詳細記錄系統有關電流、電壓等數 據），使每個模塊的帶載率/負荷率接近100%（但不能超過），來觀察系統輸入功率的變化，計算出系統效率。通過這種方法將系統的負荷率與開關電源效率加 以聯系，找到效率最高時所對應的系統負荷率。
2.1 相關計算公式
被測系統的效率=被測系統的輸出功率/被測系統的輸入功率
單模塊平均負載率=系統電流/工作模塊數/模塊的額定電流
被測系統的輸入功率=UAIAcosΦA+ UBIBcosΦB+ UCICcosΦC （cosΦ不能實測到時，整流器、UPS均取0.9）。
被測系統的輸出功率=整流器輸出電壓×各整流器電流之和
2.2 測試注意事項
每次只能關閉本系統的一臺整流模塊，在系統完全穩定后記錄數值，當單模塊平均負載率接近100%時為止。
數據采集的儀表精度要求：三位半或精度級別更高的數字式電壓、電流表、功率計或電能分析儀。
3測試結果分析

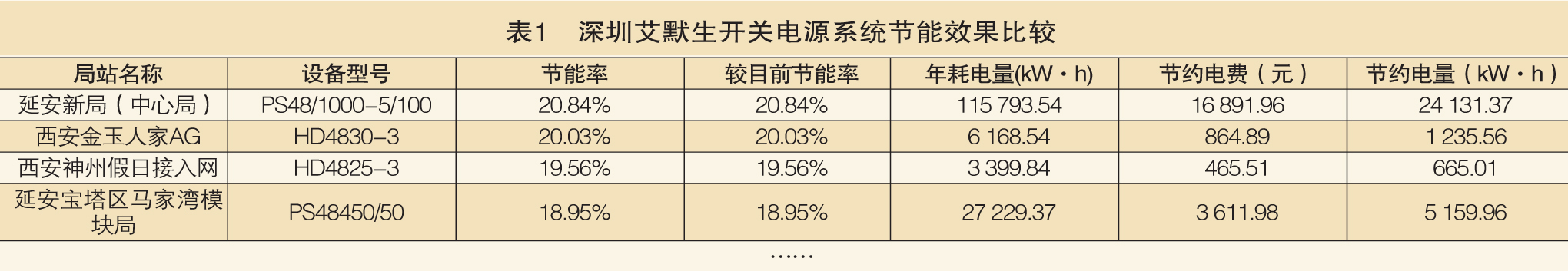

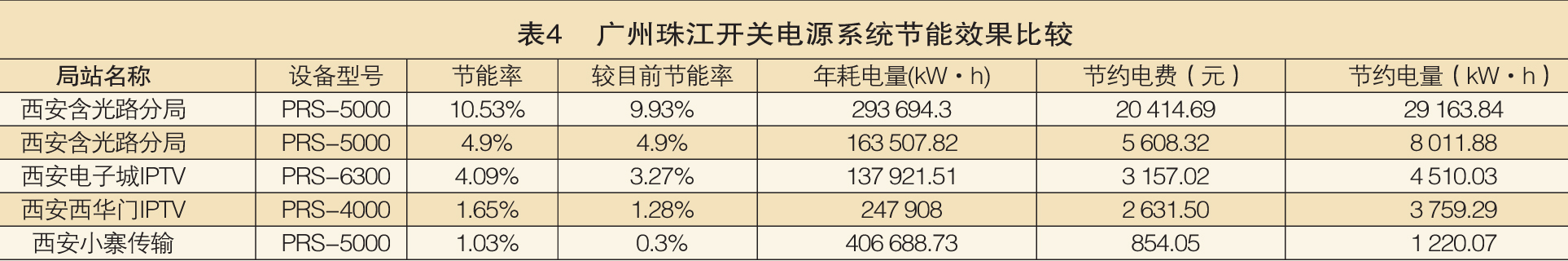

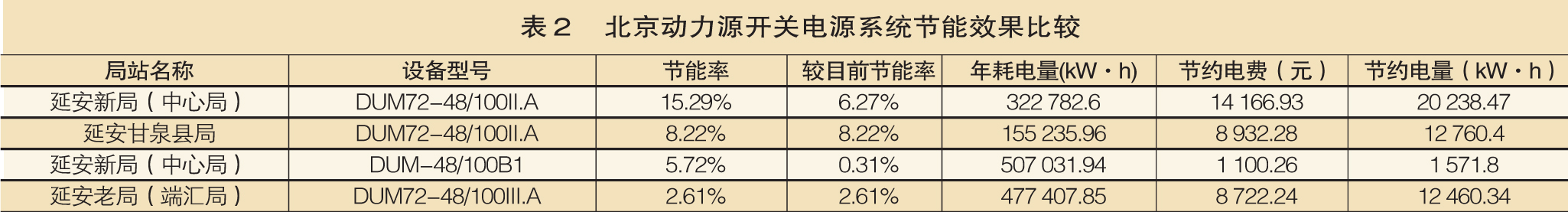

深圳艾默生開關電源系統節能效果比較見表1。對艾默生開關電源16套系統節能率抽測排序，16 套系統均有節能的條件，節能率為1.8%～20.84%，按年估算可節約電費352～1.7萬元。北京動力源開關電源系統節能效果比較見表２。武漢洲際開 關電源系統節能效果比較見表３。廣州珠江開關電源系統節能效果比較見表4。
4節能效果分析
4.1開關模塊節能有潛可挖
無論哪一種節能技術或節能設備，最關鍵的是評估它在確保電源系統安全可靠運行的前提下，能不能 把成本降下來。通過本次對我省36套各類型號開關電源模擬休眠測試，有節能效果的系統達30套，占到總數量83%。可見大部分開關電源系統確實具有節能的 條件，為此我們特意將被測系統節約的電量轉換成每年的節約電費（按0.7元/ kW·h）,53%的系統每年節約的電費在3 000元以上。這樣根據一些電源廠商提供的實現開關電源模塊休眠的技術改造費用在3 000元/系統左右，這些系統一年就可收回成本。另外，從測試數據看，被測試的絕大部分系統還處于低效工作狀態，所以開關電源整流模塊休眠技術有應用空 間，值得推廣。
本次測試采用人工手動關閉整流模塊輸入交流開關的方式，忽略了模塊休眠仍需消耗部分能源，但這部分能源消耗畢竟非常有限。本次測試也存在一定的測試誤差以及一些偶然因素，影響測試結果，但這些不會對測試結果造成重大影響。
4.2 負載-效率曲線各有差異（包括同規格型號），不能一概而論
本次測試所得負載-效率曲線與各廠商提供的資料大相徑庭，每套系統均表現出了不同的負載-效率特性（每套系統均存在差異），這 應該和各個系統所處的海拔、溫濕度、電磁環境、供電網品質等因素有關。所以說，廠商對某類型系統采用一套改造方案是不科學的。如果要進行改造，應對所改造 系統做更為細致的測試，以確定該系統的負載-效率曲線，再調整軟件控制程序，使系統工作在最佳效率狀態，而不能一概而論，對一個型號只設計一種方案。
4.3 要具體實施，不能只單純追求節能率
看節能效果，不能一味地看節能率，節能率低不一定就不值得改造。一套系統是否值得改造，不能只單純看節能率，而應該結合該系統的實際負荷功率而定。
另一方面，考慮成本因素，雖說大部分開關電源具有節能的條件，但當年就見效（前提是系統改造費 用在3 000元以下）的只是53%，有40%處于每年節約100～1 000元，這部分系統可能大部分集中在模塊局或接入網，交流引入供電環境普遍不好、改造難度大、負荷小、節約費用有限、相對成本回收周期較長（需3～5年 才能收回成本，到時該套設備可能也該退網了）。如果要具體實施開關電源休眠改造，建議這40%放棄改造，不予考慮，而應從大容量的系統中篩選，模塊數量配 置較多的優先。對另外的7%（年節電費在1 000～3 000元），要具體情況具體分析。
4.4 高可靠性、高安全性仍然是關鍵
供電安全是通信電源技術應用的精髓，所以對電源系統的任何改造都要遵循高可靠性、高安全性的原 則。首先是軟件邏輯控制的科學性，是否考慮到了特殊情況下自動把休眠功能旁路掉，如系統整流模塊損壞數量較多、電池均充電等情況。其次，為避免模塊老化程 度不一致，應確保一定周期內每個模塊的累計工作時間基本一致，即系統可根據設置的工作時間使模塊輪流休眠。
