一、前言
電力工業是支撐國民經濟和社會發展的基礎性產業，其中，火力發電占全國發電的73%，用煤量占煤炭產量的50%以上?；鹆Πl(fā)電也是一次能源消耗和大氣污染物排放的大戶，節能減排對火力發電及環境保護有著重大意義。
《煤電節能減排升級與改造行動計劃(2014-2020)》提出到2020年現役燃煤發電機組改造后的供電煤耗要低于310g/(kW.h)，要求加快現役機組的綜合升級改造，重點對300MW等級的亞臨界機組實施綜合性、系統性的節能改造，改造后供電煤耗力爭達到同類型機組的先進水平。安陽發電廠2號機組為亞臨界300MW采暖抽汽凝汽式機組，根據2014年統計數據，2號機組平均供電煤耗高于310g/(kW.h)，隨著機組服役年限的增加，機組性能會有一定老化，煤耗也會逐年增加，因此只有對2號機組實施綜合升級改造，才能達到機組節能降耗、安全經濟運行的目的。
二、機組改造前運行情況
安陽發電廠2號機組汽輪機為亞臨界、一次中間再熱、單軸、兩缸兩排汽、抽汽凝汽式汽輪機，機組型號C300/235-16.7/0.343/537/537。鍋爐為DG1025/17.4-Ⅱ4型亞臨界參數、四角切圓燃燒方式、自然循環汽包爐，單爐膛п型布置，燃用煙煤，一次再熱，平衡通風、固態排渣，全鋼架、全懸吊結構，爐頂帶金屬防雨罩，設計煤種為貧煤。發電機是東方電機有限公司生產的水氫氫汽輪發電機，形式為三相交流隱極式同步發電機，型號QFSN-300-2-20B，最大連續容量388MVA，最大連續功率330MW，額定容量353MVA，額定功率300MW。于2008年12月正式投入商業運營，
2號機組采用D300P機型，設計開發于上世紀90年代末，雖然應用了當時的先進技術，但受制造加工能力等因素的影響，效率較低，熱耗偏高。此外隨著機組的運行，原設計一些缺陷逐步暴露，也進一步影響效率，在經濟性方面和安全可靠性方面都存在較多問題。
2.1.汽機側
經濟性方面，2號機組汽輪機熱耗率偏高。2013年7月，安陽發電廠委托河南電科院對2號汽輪機進行了性能試驗，結果表明300MW工況下修正后熱耗率為8141.39kJ/kWh，較設計值7892kJ/kWh高249.89kJ/kWh，影響供電煤耗9.76g/kWh。同時存在7號低加疏水不暢等問題。
安全可靠性方面，2號機組汽輪機存在啟動中1號瓦振動大，運行中1、2號瓦溫度偏高等問題。
2.2鍋爐側
爐頂大包內二次密封存在漏風，積灰較多;過再熱減溫水水量大，300MW負荷下，過熱減溫水量為42t/h，再熱減溫水量為19t/h。
三、改造可行性
升參數節能改造是為了進一步節能降耗，在傳統汽輪機通流部分改造的同時將蒸汽初參數提高，即需要對鍋爐受熱面進行改造，增加受熱面積，同時對受熱面材料進行升級，以提高主再熱參數。汽輪機通流部分改造國內已實施了多年，國內主要汽輪機廠家至少有幾十臺甚至上百臺的造業績，技術上已非常成熟，因此改造方案的的確定主要集中在鍋爐受熱面部分。

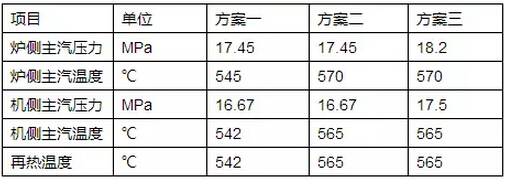

由于升參數改造此前在國內未實施過，改造風險大。為此，2號機組改造前大唐集團公司對升參數改造課題多次組織制造廠家及業內專家對項目提溫、提壓方式及幅度進行充分論證，并進行了大量計算和深入分析研究。在此基礎上提出了三種方案，即一是提升主汽溫度至545℃;二是提升主汽溫度至570℃;三是提升主汽溫度、再熱汽溫至550℃/570℃，并將壓力提升至18.2MPa。具體如下表：

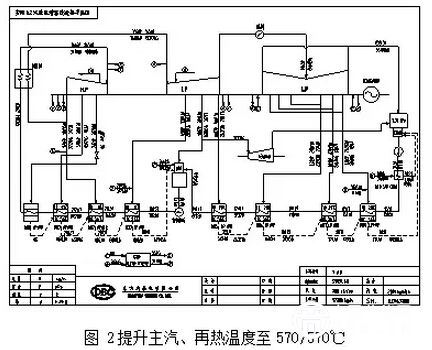

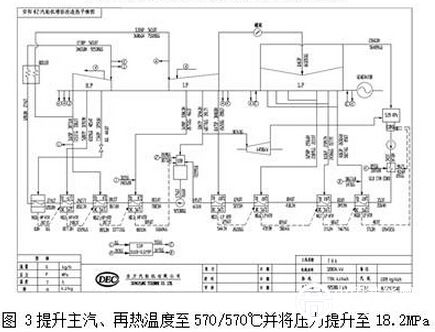

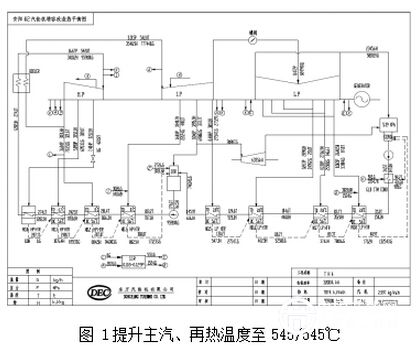

針對三個方案，汽輪機廠家分別給出了核算后的熱平衡圖：
根據方案提升參數要求及汽機熱平衡圖，鍋爐廠家對三個改造方案分別進行了鍋爐熱力計算，計算結果如下：

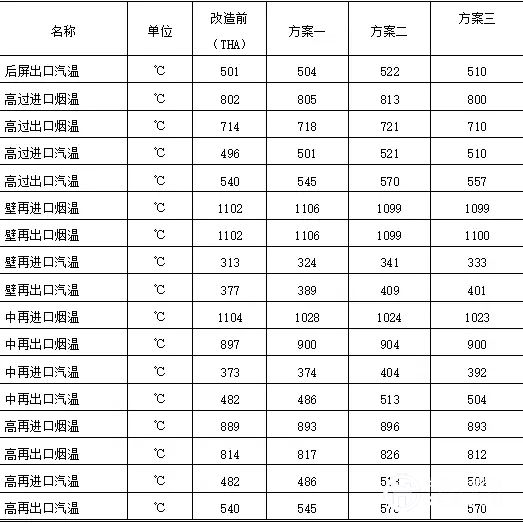

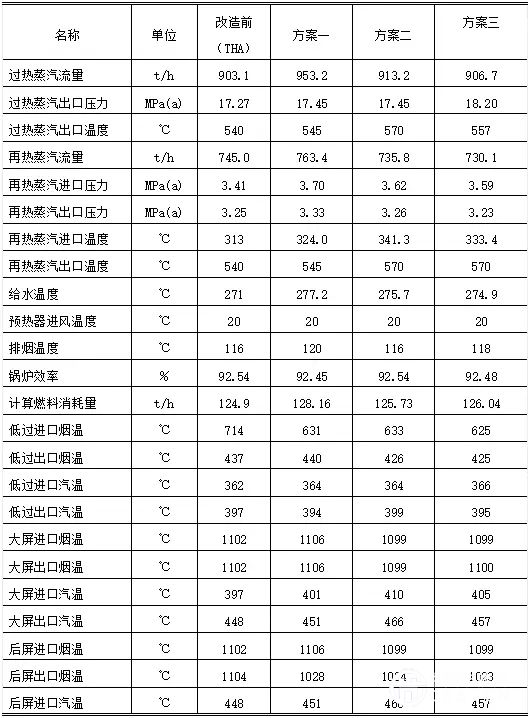

提升參數后鍋爐熱力計算結果(設計煤種)
從計算結果看：
方案一鍋爐不需要進行受熱面大的改造，可以達到改造方案要求。
方案二鍋爐側主汽溫度只有566℃，達不到改造要求，必須進行相應受熱面改造。初步核算具體為加長高過管圈長度，面積增加約15%，大屏過熱器長度增加500mm，面積增加約5%，同時在低過增加一圈管圈，面積增加20%。考慮原鍋爐再熱汽溫裕度偏通過對高過、屏過、低過和中再、高再受熱面進行必要的改造，小，再熱器系統可縮小高再縱向節距，增加管圈數量，面積增加約700m2。
因受鍋爐高度及寬度的限制，鍋爐中無法再更多的受熱面，計算后方案三的主汽溫度為只可達到553℃，再熱蒸汽溫度為568℃，達不到改造要求，需要進行受熱面改造，具體為過熱器、再熱器系統按方案二的方式進行。
從項目投資上看：
方案一相比來說鍋爐側投資少，只對中溫再熱器要進行改造。改造費用約350萬，但通過計算對應的汽輪機熱耗為7875kJ/kWh，相對于其他幾種方案收效低，不進行考慮。
方案二改造范圍主要是高溫過熱器、低溫過熱器、高溫再熱器(關于方案二，聯系鍋爐廠到現場收集資料并計算后認為通流改造后再熱器入口溫度會降低約10℃，因此將改造范圍有所擴大，低溫再熱器及大屏過熱器面積均需要增加)，該方案雖改造范圍大，但對應的設計熱耗為7790kJ/kWh。收益也較明顯。
方案三除了方案二中提到的改造范圍外，由于提高蒸汽壓力，涉及到多個集箱更換，配套閥門(安全閥、PVE閥等)也要進行更換，對應的設計熱耗為7755kJ/kWh，相比于方案二，投資收益上較低，另外因受鍋爐高度及寬度的限制，已經無法再增更多的受熱面。因此方案三方案在實際改造中無法實施。
通過對以上幾種方案進行可行性、投資、收益綜合比較，確定按方案二進行改造，采用將主、再熱溫度分別提升至570/570℃，壓力保持不變的方案，既在鍋爐本體外部結構不做改變的情況下通過對高過、高再和低過等受熱面進行必要的改造，實現提高鍋爐主再熱汽溫、提升汽輪機做功能力、降低汽輪機熱耗的目標。
改造范圍：
3.1汽輪機本體部分：
汽輪機通流分部改造技術成熟，應用廣泛。本次改造包括：更換高中壓轉子、低壓轉子、高中壓外缸、高壓內缸、低壓內缸、調節級噴嘴、高中低壓各級動葉及隔板、各段軸封體及軸封、低壓進排汽分流環、高壓主汽調節閥、中壓聯合汽閥，設計上增加了中壓進汽隔熱罩和中壓進汽冷卻管，取消了高壓內缸疏水和高中壓間汽封排放閥。高壓缸由1+8級增加3級變?yōu)?+11級，中壓缸增加1級變?yōu)?級。(2)
3.2鍋爐本體部分：
.低溫過熱器改造在原基礎上下部增加一組管圈，面積增加20%;大屏過熱器延長管屏長度500mm，面積增加5%，出口段材質由12Cr1MoVG提升至SA-213MT91;后屏過熱器出口段提升材料檔次，材質由12Cr1MoVG提升至SA-213MT91;高溫過熱器延長后半管圈長度至水平煙道底部，管圈長度與前半管圈長度相同，面積增12%。高過全部更換，材質提升至SA-213T91。中溫再熱器面積不變，出口段提升材料檔次。高溫再熱器管屏全部更換，管子規格由Φ60×4改為Φ63.5×4。面積增加了100m2。對高過進口集箱、出口集箱、高再出口集箱進行升檔更換，壁再出口集箱更換，規格由Φ457.2×25更換為φ457.2×30，材質不變。
為保證受熱面管壁安全運行，配合機務增加受熱面管屏壁溫測點283點，修改相關報警定值及邏輯，保證受熱面安全運行。
3.3發電機及主變部分：
在定、轉子氣隙中裝設風區隔板，將全臺定子槽楔更換為新型結構。更換高效新型大容量氫氣冷卻器，更換轉子集電環。主變改造更換4臺冷卻器及冷卻器控制箱。
3.4輔機及熱力系統部分：
由于鍋爐側主再熱汽溫的提高，各系統管道壓力、溫度、流量發生改變。因此需要對四大管道、抽汽管道和閥門進行材質、壓力和流量校核，不滿足要求的進行更換，需要高低加、除氧器等壓力容器制造廠家進行容器內部核算。安陽電廠2號機組改造輔機對再熱蒸汽管道進行更換，材料由12Cr1MoV更換SA-335P91;對汽機側、鍋爐側主再熱蒸汽系統閥門進行更換，汽機側包括主再熱管道疏水、高低旁疏水、本體疏水管道及閥門，鍋爐側包括對過熱器出口和再熱器出口的安全閥、水壓實驗堵閥、對空排氣閥;過熱器出口的放空氣閥、疏水閥、反沖洗閥、壓力訊號閥等進行更換;高、低壓旁路調節閥閥芯材質為12Cr1MoV，材質不滿足改造后閥前565℃要求，更換高、低壓旁路調節閥，材質為P91。
為了進一步進行節能挖潛，提高機組低負荷下的經濟性，本次改造增設0號高壓加熱器。配套增加O段抽汽管道、給水管道及高加疏水管道及排水管道、閥門，配套需要對1號高加增加外殼改造增加疏水接口。低負荷段降低熱耗率約23kJ/kWh。
四、改造后效果
4.1安全性
通過改造，達到了在保證鍋爐鋼結構、各承壓部件、水動力循環安全可靠的基礎上，實現主、再熱蒸汽出口壓力不變，主、再熱蒸汽出口溫度達到570℃/570℃的目的，且提升參數改造后不影響鍋爐效率、不影響尾部環保設備長期安全可靠運行。鍋爐受熱面改造工作，水壓試驗一次通過，再熱系統工作壓力5分鐘下降0.1Mpa，過熱系統工作壓力5分鐘壓力下降0.01Mpa，2015年1月23日2號機組點火，24日機組并網，2月5日鍋爐達到滿負荷出力，在各級受熱面沒有超溫的情況下，過熱蒸汽、再熱蒸汽溫度達到570℃。
汽輪機通流采用現代設計技術，更換通流部分高中、低壓轉子，高、中、低壓內缸，高中壓外缸，噴嘴組、各級動葉和靜葉、汽封等;新型葉型的剛性將大大優于原設計葉片，隔板的剛性也增強;同時，末級和次末級動葉將采用先進的更為安全可靠的連接結構，保證葉片的振動與強度安全性，改造后機組的安全性大為提高。汽輪機解決了此前機組振動及瓦溫高問題，各瓦振動達到了優秀值。發電機、主變壓器隨機組啟動后，各部位溫度、噪聲、振動等參數均正常，運行情況良好。
4.2技術經濟性
改造后機組的效率、熱耗率得到最大程度的改善，高、中、低壓缸效率分別達到85.1%、93%和89.1%;機組熱耗率達到7801kJ/kW•h考核值;機組鍋爐效達到92.54%設計值，折合供電煤耗率約301.4g/kW•h。改造后機組熱耗率下降約341kJ/kW•h，發電煤耗率下降約12.7g/kW•h，折合供電煤耗率下降13.2g/kW•h。
4.3環保效益
改造后大氣污染物排放大幅降低，環保效益顯著，改造后按機組熱耗率下降341kJ/kw˙h，機組年利用小時數4000小時，年發電量12.8億度計算，機組年節約標準煤約1.69萬噸，每年減少CO2排放4.44萬噸，減少SO2排放0.066萬噸，減少NOx排放168噸。
五、結束語
安陽發電廠2號機組實施的高效亞臨界升能參數節能改造提高了機組經濟性和安全性，實現節能降耗并增加出力，在提高初參數的同時采用先進的熱力氣動技術對汽輪機通流部分進行改造，提高通流效率、減小或消除汽輪機本體的內漏，使改造后機組的熱耗率得到改善，實現節能降耗。采用先進的動強度和結構設計技術消除目前機組高、中壓缸、低壓缸及其它方面存在的安全隱患，提高機組運行安全性和可靠性。
目前我國在役的300MW亞臨界等級機組已超過450多臺，按照該等級汽機組的設計熱耗、爐效及廠用電率水平計算，純凝工況下設計供電煤耗是無法滿足國家《煤電節能減排升級與改造行動計劃(2014-2020)》中提出的目標要求，因此探索300MW亞臨界等級機組升參數改造的可行性意義重大，安陽發電廠2號機組升參數改造項目屬國內首創，項目的實施對進一步降低該等級純凝汽機組和采暖抽汽機組非供熱工況下機組供電煤耗具有示范效果，將是實現煤電節能減排升級與改造行動計劃目標的重要技術改造措施。
