[一、城市路燈管理的背景]
路燈照明保證市民夜間出行安全，提高城市形象，是一個城市重要的基礎設施。隨著我國經濟的高速發展，城市化逐步加快，道路照明和景觀設施照明的數量和要求也不斷增加，各級政府和市民對城市照明管理提出了更高的要求。因此城市路燈管理的難度越來越大，現有的路燈管理方式已經不能滿足實際的需求。
路燈線路分布范圍廣，路燈管理部門每天只能巡檢部分區域，不能及時發現故障。一方面亮燈率得不到保障，另一方面維護不及時，巡檢成本越來越高。
路燈控制器采用自動獨立的時控方式，即采用定時器或天文鐘進行開關燈控制。季節的變化、天氣的影響和特殊節日的安排需要對照明的時間和地點進行快速調整和控制時，時控器難以實現。并且時控器需要定時調表，增加了維護的工作量。
原有路燈控制系統功能簡單，不能時時了解路燈設備運行參數，發現異常情況，預防路燈設備的故障；不能及時發現偷盜電纜等案件的發生；不能根據電網供電電壓的變化調整燈具的輸入電壓，使路燈的照度隨之變化，浪費大量的電能，同時降低燈具的使用壽命。
因此，路燈管理部門迫切的需要應用新型的路燈管理系統來解決上述所有問題！
[二、系統介紹]
北京華億宏圖機電設備有限公司（以下簡稱華億公司）針對路燈管理上存在的問題，經過幾十位工程師歷時多年的研發，依據市政路燈節能與管理的要求，采用了最先進的計算機管理技術、嵌入式管理器技術、電力線載波通信技術、GPRS/CDMA/GSM通訊技術、網絡監控技術和現代測控技術等技術手段，成功開發出HYSS系列城市路燈管理系統。
該系統通過對城市路燈照明運行狀態的遙控、遙測、遙信、遙調和遙視，解決了路燈小概率事件（如雷雨、臺風、天氣、政務、節日需要、天文日蝕等）的控制問題，實現了自動路燈巡檢，時時檢測路燈設備的運行參數，動態調節設備運行參數，分析設備運行情況，記錄設備運行狀況，發現偷盜電纜及盜電行為等。實現了路燈的精細化管理，顯著提高運行質量和效率，節省電能、降低運行成本和維護費用。
[三、系統構成]
城市路燈管理系統主要有三部分組成：監控中心、通訊網絡和各個現場控制分站。可以根據每個城市的具體規模和需求情況進行調整，組成適合該城市的個性化管理系統。

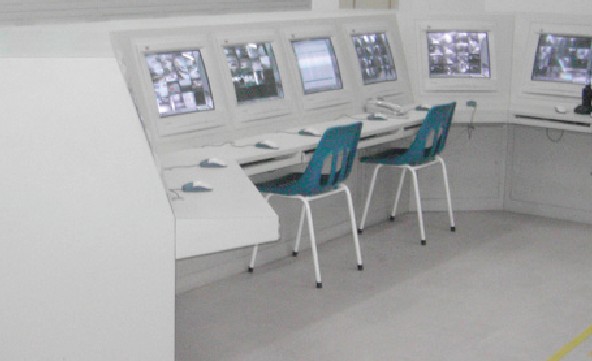

[四、監控中心]

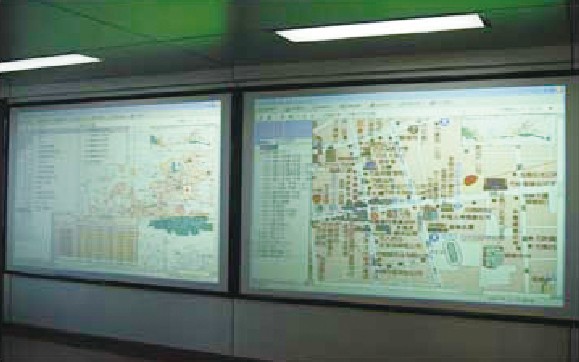

監控中心包括監控室、數據服務器、1到3個工作站、路燈管理軟件、打印機、投影儀、照度計及UPS電源等組成。其中路燈管理軟件為核心產品，為華億公司完全知識產權的軟件，產品編號為HYSS-MSDB系列。
路燈管理軟件基于工業平臺，成功應用于各種復雜工況。
[五、通訊網絡]
通訊網絡負責實現監控中心指令的下達和遠程終端數據的上傳。通信網絡選用電信部門的無線公網，可以選用GPRS/GSM/CDMA等通信方式，無線公網具有開放性、穩定性、覆蓋面廣、實時性好、收費低等優點。建設時期投入少，應用方便。

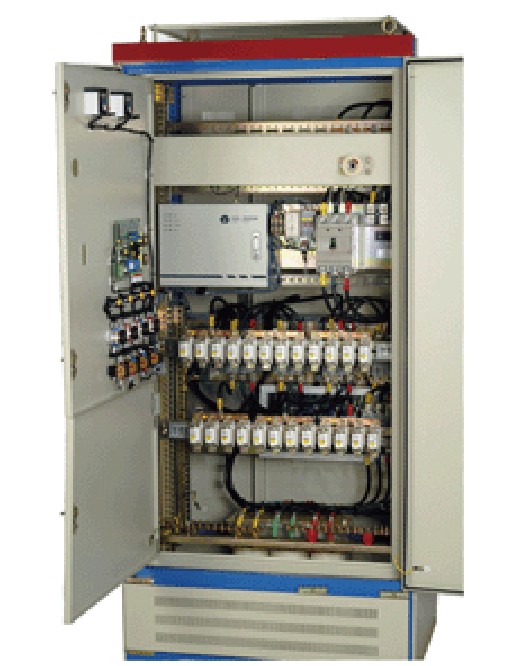

[六、控制分站]
現場控制分站包括控制終端及其輔件、手操器、電纜防盜器及其組件、調壓型節電器等。其中控制終端為核心產品，為華億公司完全知識產權的產品，產品編號為HYSS-CTDB系列。手操器、電纜防盜器及其組件和調壓型節電器為選配產品?？刂平K端的輔件包括位置開關、中間繼電器、電流互感器、防雷器等。

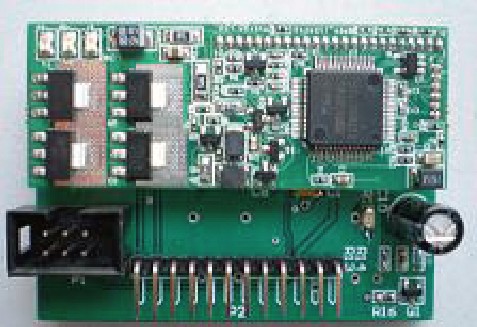

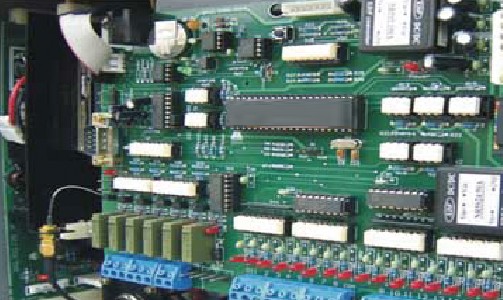

[七、終端控制器]

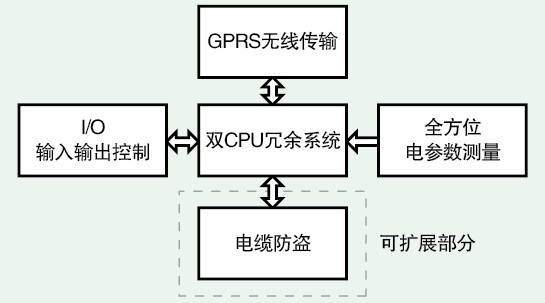

路燈監控終端除具有傳統的基本的，如I/O輸入輸出控制、電壓電流測量和無線傳輸?shù)裙δ芡猓€具有以下特點：
1、監控終端高度集成化，采用導軌或螺絲固定安裝方式，安裝方便，節省空間。
2、采用雙CPU冗余工作方式，熱備冗余，增強可靠性，減少故障率。
3、電纜防盜為選配部件，留有接口，方便擴展。
4、擁有GPS校時、萬年歷、經緯度等時間控制功能。
5、提高防護等級，每路輸入輸出都分別采用光電或電磁隔離手段，單路故障不影響整體。
6、由傳統的電壓電流測量升級為全方位電參數測量。
[八、智能節電器]
路燈智能節電器采用先進的微電腦技術和模塊化控制技術，通過對路燈電壓、電流及運行參數的動態智能化處理，使路燈輸入功率與實際照度要求達到最佳匹配，節電效果十分明顯。能有效的改善用電線路的功率因數，提高整個用電系統的用電效率。同時采用先進的瞬變抑制技術，有效濾除電網電路中的瞬變、浪涌、諧波，從而減少其對電網和路燈的影響和損害，延長燈具的使用壽命，達到了雙重意義上的節能。
路燈節電器也是路燈監控系統實現遙調功能的關鍵部件。
men[九、電纜防盜]
電纜防盜系統是路燈管理系統的選配部分，可選配一到多個防盜終端，安裝在每組供電回路的最末端。正常情況下，防盜終端通過電力電纜和監控終端建立通信，當線路出現斷點時，線路末端和監控終端通訊連接被中斷，監控終端發出報警信號，傳到監控中心，通知相關人員。電纜防盜系統24小時運行，防盜終端可以在線路斷電狀態下正常工作。
[十、城市路燈管理系統主要功能]
●遙控功能：遠程控制城市各路段路燈開關
●遙測功能：遠程測量控制點的各項工作參數
●遙調功能：遠程調整路燈的供電參數（選裝路燈節電控制裝置），起到節電作用
●遙視功能：通過攝像頭采集主要路段的視頻信息
●監控功能：對城市路燈運行狀態進行全自動監控
●時間設定功能：設定路燈自動開關時間
●數據處理功能：路燈運行實時參數記錄、處理，對路燈運行狀況作出評價
●管理功能：路燈運行參數及相關資料整理存檔功能
●數據查詢功能：可進行操作、故障記錄查詢
●電纜防盜功能：線路有電、無電情況下電纜24小時斷點報警
●演示功能：良好的人機界面，可向來訪者演示系統
●多種亮燈控制模式：時控式，經緯度式，照度式
●打印功能：可將相關參數和報表進行打印
[十一、城市路燈管理系統的意義]
城市路燈管理系統可以提升一個城市的品牌形象，美化人居環境，保障交通安全，改善治安水平。城市路燈管理系統是數字化城市的一部分，擁有現有控制方式無法比擬的技術優勢，未來十年將有超過80%的城市采用城市路燈管理系統。路燈管理行業最終實現管理的現代化、科學化、動態化、規范化。
