水在石油化工企業的生產運營中起著至關重要的作用。長期以來，水資源的短缺一直是制約中國石化企業發展的主要因素之一。鑒于中國水資源時空分布的不均衡性，目前，國內僅長江中下游及珠江地區的石化企業尚能維持良好的生產經營狀況，而在其它地區，尤其是北方地區的石化企業均不同程度地受水資源短缺的影響而產生了一系列問題。
1石油化工企業的用水現狀
目前，中國的工業生產耗水量非常大，僅次于排名第一的農業用水，而石化企業的耗水量約占中國工業用水總量的5%。在中國第十個“五年規劃”中，國家就對石化企業的年用水量提出要求，且年增長率不高于1.2%[1]。針對這一要求，石化企業在技術、管理和經營方面提出了一系列改革舉措，如引進先進節水技術，購置高新設備，對現有工藝進行改造或研發新的生產工藝，建立健全企業管理制度，加強節水減排指標考評等，在提高水的利用率和減少排污量方面取得了不錯的成績，具體體現在以下幾個方面。
1.1用水結構日趨合理

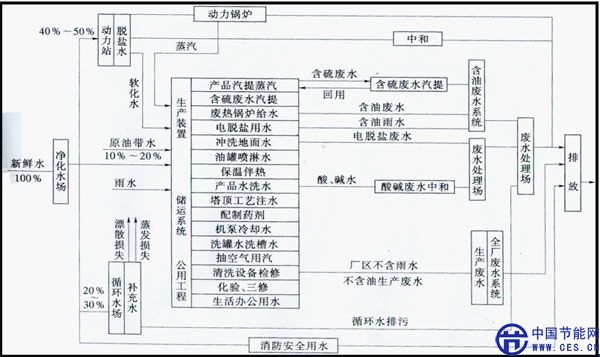

近年來，隨著工藝技術的進步和用水管理措施的規范，中國石化企業的用水結構日趨合理，以百萬噸級PTA項目為例，按新鮮水量計算，循環冷卻水系統的需水比重約為58%左右，主要用于循環冷卻水排污和蒸發的補充，除鹽水系統的需水比重約為32%左右，主要用于除鹽水的制備，其他裝置的需水比重為10%左右，包括PTA裝置生產用水，動力裝置和鍋爐房用水，以及廠區生活用水等[2]。可見，循環冷卻水系統的需水比重最大，除鹽水系統次之，因此，石化企業要想更好地實現節水減排目標，就必須把主要精力放在循環冷卻水和除鹽水系統上面，積極采取措施優化上述2個用水系統，從而有效地減少新鮮水用量，實現節水目標。
1.2工業水重復利用率不斷提高
由于水資源的日趨緊張，關于工業水重復利用方面的國家和行業標準也日趨嚴格，如中國石油《煉油化工企業污水回用管理導則》中規定：石油化工項目排放污水回用率應大于70%[3]。另一方面，隨著各種污水深度處理新技術，新設備和新材料的不斷涌現，工業污、廢水經深度處理后再生重復利用也成為一種必然趨勢，使得石化企業的工業水重復利用率不斷提高。20世紀末，石化企業的水資源利用率僅為85%，而進入21世紀卻達到了96%，這一進步是非?？斓腫5]
1.3直流冷卻水工藝逐漸被淘汰
以往石油化工類項目的選址一般都會優先考慮海濱或大型湖泊沿岸，其中1個重要原因便是豐富的水資源可用于設備的直流冷卻。近年來，隨著生態環境的不斷惡化，直流冷卻水對自然水體造成的熱污染已經引起廣泛的關注;另一方面，冷卻塔等換熱設備成本日益降低，換熱效率不斷提高[4]。目前，循環冷卻水系統已經成為石化企業冷卻水的主流工藝，不少老項目也都通過技術改造將原有的直流冷卻水系統淘汰，轉而采用循環冷卻水工藝。例如，中國江蘇的一家石化企業起初使用的是直流冷卻水系統，但是一直以來并沒有獲得良好的經濟效益。后來，公司派人出國考察和學習，并引進了循環冷卻水系統，之后的幾年，其生產所用的新鮮水量大幅減少，企業的經濟效益也大幅提高[5]。
2石油化工企業在節水減排過程中存在的問題
2.1裝置規模較小 生產工藝技術落后
受中國經濟水平以及投入資金的限制，歷史上，中國石化工業起步較低，石化裝置的規模多以小型和中型為主，且很多企業生產工藝落后，設備老化嚴重，從而造成一些工序難以達到清潔化生產及廢棄物減量化的要求。此外，不少石化企業的原材料質量不夠穩定，使得生產設備無法維持在最優工況，對水、電、燃料等各種資源的利用率偏低，“三廢”的排放量偏高，不僅造成了資源的浪費，也給環境治理工作帶來了巨大的壓力[6]。例如，換熱器的老化會造成物料泄漏，污染設備中的冷卻用水，受污染的冷卻水因此被迫排放掉用新鮮水再次補充，造成水資源的浪費，而且這種排放掉的水中污染物濃度往往較高，給后續的污水處理工作也造成了一定困難。
2.2廢水處理工藝技術不夠成熟
石油化工生產裝置排放的廢水水質復雜，有機物濃度較高，有毒有害物質較多，難以生物降解。例如乙醛廢水、苯酚廢水、甲苯、PTA、丙烯酸、醋酸、腈綸等廢水，均為水量小，但有機物濃度高、毒性大的廢水，需與廠區其它生產裝置排放的污水分隔后單獨處理。目前，對石化工業廢水多采用焚燒、高級氧化，催化氧化生物改性，另外也可采用膜法提取，垂直管降膜蒸發等方法進行處理[7]。但是，這些處理工藝的效果并不盡如人意，缺乏較為成熟的標準處理流程，一般在應用前須對選擇的處理技術進行現場中試，由中試結果確定應用工藝條件和技術。
3石化企業節水減排對策措施
3.1采用清潔生產技術
清潔生產是指既可滿足人們的需要又可合理使用自然資源和能源并保護環境的實用生產方法和措施，其實質是一種物料和能耗最少的人類生產活動的規劃和管理，將廢物減量化、資源化和無害化，或消滅于生產過程之中[8]。具體應用于石化企業節水方面，即從全廠角度出發，采用源頭控制技術，對所有用水單元，包括工藝主裝置、綜合給水站、循環冷卻水站、除鹽水站、鍋爐島及其他各生產裝置等統籌考慮節約用水及提高污水回用率指標。例如，針對工藝主裝置，可采用優化換熱流程，裝置間盡量采用熱進料，介質溫度60 ℃～90 ℃采用空氣直接冷卻等措施減少冷卻水用量。針對循環冷卻水站，可采用提高循環冷卻水系統的濃縮倍數，降低新鮮水補給量，在有條件的地區可采用閉式冷卻塔，提高干式冷卻點溫度，減少循環水的耗量。山東勝利石化采用清潔生產理念對廠區用水點進行源頭控制管理后，多增收了1 200×104元多 [9]?？梢?，這項技術在節水減排領域的應用前景十分廣闊。
3.2對全廠用水系統進行統一規劃
針對傳統石化企業污水簡單末端處理和污污混流、清污混流處理方式的弊端，近年來，一些石化企業在項目設計階段便依據節水減排理念對廠區的給排水系統進行統一規劃。一方面從各項工藝流程著手，綜合考慮各生產裝置給排水的水量和水質，進行分質處理，分質循環利用，取得了極佳的成果。以PTA項目為例：PTA主裝置的精制母液直接回收利用，從而減少了約50%的除鹽水用量，廠區蒸汽系統的冷凝液統一回收，經簡單處理后可作為除鹽水直接回用，循環冷卻水站的排污水單獨進行化學處理后回用為循環冷卻水的補充水，廠區生產、生活污水經生化處理后再進行深度處理，出水可用于循環冷卻水的補充水、水煤漿調配以及廠區綠化澆灑和沖廁用水[10]。
3.3加強污水深度處理
污水深度處理過程是指對已處理的污水(一般指二級處理達標排放污水)通過進一步處理，達到改變水中物質含量、提高水質，以適應某種需要的過程[11]。污水深度處理是實現污水回用的關鍵環節，其出水水質指標直接決定著回用水的用途。目前，石化企業污水深度處理采用的常規組合工藝主要有混凝沉淀、石英砂過濾、活性炭吸附和氧化劑處理等幾個單元，處理效果一般以達到HG/T 3923-2007循環冷卻水用再生水水質標準 或GB/T 19923-2005 城市污水再生利用 工業用水水質 為目標，處理后出水多用于循環冷卻水補水或沖廁及綠化用水。近年來，隨著膜分離技術制造工藝的提高，其經濟性和穩定性越來越好，與傳統分離技術相比競爭潛力越來越大，一些以往只用于給水處理的微濾(MF)、超濾(UF)、納濾(NF)、反滲透(RO)等技術也開始用于污水深度處理，使得出水水質大大提高，甚至可直接作為鍋爐補充用水或工藝用除鹽水。
4結語
石化企業的節水與減排工作，要遵循整體優化、科學優化、重點優化、分步實施的用水優化原則，按照“水平衡核算—用水優化—污水回用”的工作步驟，在調研、實驗等必要的前期工作基礎上制訂合理的節水減排技術方案，積極穩妥地開展節水減排工作。同時，根據企業自身情況，對外積極引進國內外先進技術及設備，對內強化管理制度，通過節水減排提升企業效益和和社會效益，增加企業在社會主義市場經濟競爭的砝碼。
