前言
隨著我國國民經濟的迅猛發展，鋼材、有色金屬和水泥等基礎性結構材料的消耗大幅攀升，2003 年中國的鋼產量首次突破 2 億噸，連續八年鋼產量居世界第一位。急劇增長的消費刺激了鋼材、有色金屬等大宗材料的生產設備迅速發展，以穩產高效、節能降耗為基礎，對現有選礦設備進行革新改造在各企業得到廣泛重視，并得到迅猛發展。
玉溪大紅山鐵礦是在建特大型采、選、管道運輸聯合企業，設計最終生產規模為800萬t/a，采用高分段的無底柱分段崩落法井下開采，自磨－弱磁－強磁的選別流程，采用先進工藝和高效設備，提高效益，通過改革用工制度，改革經營管理模式等方面貫徹新模式辦礦方針，其生產規模、采礦強度及效率、選礦技術指標等都將處于我國黑色礦山的前列。
在選礦生產中，球磨是整個選礦工藝流程的最關鍵環節，磨礦作業在選礦廠的基建投資和生產費用中占較大比重。同時，磨礦也是整個選礦廠的“瓶頸”作業環節，直接關系到選礦生產的處理能力、磨礦質量，對整個選礦廠的經濟技術指標有重大影響。選礦業的大發展，刺激了球磨機制造技術的發展創新，各種球磨機應用技術研究在生產實踐中得到迅速深化，球磨機進一步向大型化、高自動化、低能耗方向發展。
在國際上大中型球磨機制造方面，采用滾動軸承替代滑動軸承成為一種趨勢。隨著我國制造業的迅速發展，滾動軸承制造水平日新月異，為在球磨機上使用滾動軸承替代傳統的滑動軸承創造了條件。
資源是國民經濟發展的支柱，然而隨著我國經濟的快速發展，資源緊缺問題日趨嚴重，資源的相對不足已成為制約我國經濟發展的一大隱患，經濟快速發展與資源相對緊缺的矛盾日益凸顯出來。
節能降耗，減污增效是我國企業的發展方針，堅持開發與節約并舉，節能優先，效率為本的原則，為國家節約能源，為企業創造效益。本著以上原則對大紅山鐵礦(昆鋼玉溪大紅山礦業有限公司) 4.8×7m溢流型球磨機和2721格子型球磨機進行了節能技術改造分析。
本課題研究目的是通過在球磨機上應用國產滾動軸承替代傳統的滑動軸承，進一步提升球磨機作為選礦主體設備的應用水平，推動滾動軸承式球磨機在黑色冶金礦山選礦行業、水泥行業、有色金屬選礦業的應用，促進整個磨機制造業的整體進步，為進一步降低能耗，提高企業整體經濟效益發揮作用。
1.球磨機設備綜述
1.1基礎材料產業現狀
鋼材、有色金屬和水泥等是國民經濟最重要的基礎結構材料，也是使用量最多的功能性材料。改革開放以來，隨著我國國民經濟的迅速發展，鋼材、有色金屬和水泥等材料消耗量大幅攀升。1999 年，我國生產的鋼材、有色金屬和水泥等三種大宗材料產量分別為 1.2395 億噸、699.7 萬噸、5.27 億噸，而到了 2003 年，上述三種大宗材料的產量已經分別達到 2.4119 億噸、1205 萬噸、8.62 億噸。特別是 2003 年中國的鋼產量首次突破 2 億噸，連續第八年鋼產量居世界第一位，也成為全球第一個年產鋼量突破 2 億噸的國家。2003 年，中國粗鋼產量超過了日本和美國粗鋼之和。
世界都在關注中國難以置信的鋼鐵產量,中國鋼鐵行業乃至整個社會都在思考,作為一個人均占有資源極為匱乏的發展中國家,工業如何平衡、和諧發展至關重要，我國最終確立了建設節約型社會的發展綱領。整個社會各行各業都在圍繞節約能源、提高綜合經濟效益而努力。
按照科學發展觀和走新型工業化道路的要求，鋼鐵材料產業的發展方向是：“提高質量，
發展品種，節約資源，環境協調，降低成本”。新一代鋼鐵制造流程目標確定為：發展綠色、高效（即節能）的冶金制造技術。作為鋼鐵行業的基礎產業的選礦業，隨著鋼鐵產業的膨脹也得到迅速提升。在選礦生產中，球磨作業是整個選礦生產工藝流程的最關鍵環節，發揮著承上啟下的作用。
磨礦作業在選礦廠基建投資和生產費用（主要是電耗、鋼耗）中占較大比重，也是整個選礦廠的“瓶頸”作業環境，直接關系到選礦生產的處理能力、磨礦產品質量，對后續作業指標乃至整個選礦廠的經濟指標產生重大影響。
鋼鐵的急劇發展，激發了作為鋼鐵產業基礎的選礦業的大發展，進一步刺激了球磨機制造技術的發展創新。各種球磨機應用技術研究在生產實踐中得到迅速深化，球磨機進一步向大型化、高自動化、低能耗方向發展。
1.2磨礦機概述
1.2.1 磨礦機機理與分類
礦石的磨碎是在磨礦機機體中進行的，圓筒形磨礦機有一個空心圓筒，圓筒兩端是帶端蓋的空心軸頸，軸頸支承在軸承上。圓筒內裝有各種破碎介質，如鋼球、鐵球、鋼棒或礫石等，當圓筒繞水平軸線按照規定的轉速回轉時，裝在筒內的破碎介質和礦石在離心力和摩擦力的作用下，隨著筒體運動到一定高度，當磨礦介質的自身重力大于離心力時，脫離筒體內壁拋射下落，產生沖擊而擊碎礦石。同時，磨礦機在運轉過程中，筒內磨礦介質相互間有滑動，對礦石也有一定研磨作用，所以礦石的磨碎主要靠破碎介質落下時的沖擊力和運動時產生的研磨作用。
礦石由圓筒一端的空心軸頸不斷給入，而磨碎以后的產品經過圓筒另一端的空心軸不斷排出，筒內礦石的移動是利用不斷加入礦石的壓力來實現的。濕磨時，礦石被水流帶走，干磨時，礦石被抽出筒外的氣流帶走。
球磨機是鋼材、有色金屬和水泥等部門不可缺少的重要設備。從礦山開采的各種礦石需要達到單體分離，才能滿足工業生產要求。要實現單體分離，就需要將開采的礦石進行破碎、磨碎，然后進行分選。在選礦工業中，礦物顆粒成細粒、微粒嵌布，要分離他們，必須磨細至 0.3-0 .1 毫米，有時甚至需要磨至 0.05-0.074 毫米以下才能實現單體分離，所以磨礦作業在選礦工業流程中占有重要位置。
磨礦機按照磨礦介質的不同可分為:球磨機(介質為鋼球或鑄鐵球)；棒磨機(介質為鋼棒)；礫磨機(介質多是磨圓的卵石子)；自磨機 (被磨礦石作磨礦介質)。球磨機可以破碎各種硬度不同的礦石，其破碎比可以達到 200 以上。球磨機的給礦粒度一般不大于 65 毫米，最適宜的粒度為 6 毫米以下，產品粒度在 15-0.075 毫米之間。棒磨機用在礦石成粗粒嵌布的鎢礦、錫礦的磨礦處理上，也可用在球磨機前作粗磨，其給礦粒度一般不超過 20-25 毫米，產品粒度多在 3 毫米以下。目前，國內選礦工業中，球磨機是使用最為廣泛的磨礦設備。
按照筒體的形狀，磨礦機又可分為圓錐形和圓筒形兩種，而圓筒形磨礦機又可分為短筒型和管型。短筒型球磨機的筒體長度一般小于等于兩倍的筒體直徑，管型的磨礦機的長度則不小于筒體直徑的 3 倍。管型磨礦機主要用于水泥工業，短筒圓錐形主要用于有色金屬礦石與黑色金屬礦石的粗磨、細磨作業。
按照排礦方式的不同，磨礦機可分為中心排礦和格子排礦兩種。中心排礦式磨機的磨
礦產品是經過磨礦機排礦端的中空軸頸自由溢流，為此筒內礦漿水平必須高于排礦軸頸最低母線的水平，這種磨礦機又叫溢流型磨礦機。格子排礦式磨機是在筒體排礦端安裝有排礦格子，磨礦產品經過格子板的空隙排出，這種磨礦機又叫格子型磨機，多用在磨礦產品細而均勻的場合。
按照筒體支撐方式的不同，磨機分為軸承支承、托輥支承、軸承和托輥混合支承。軸承支承被廣泛采用在各種磨機生產中。
按照筒體傳動方式分為:周邊齒輪傳動、摩擦傳動及中央傳動三種。短筒型和錐形球磨機、自磨機廣泛采用周邊齒輪傳動，管型棒磨機多用中心傳動。
1.2.2溢流型球磨機與格子型球磨機構成
溢流型球磨機與格子型球磨機主要由進料部、出料部、筒體部、軸承部、傳動部、潤滑系統等構成。大紅山礦使用的有4.8×7m溢流型球磨機, 傳動形式均為邊緣傳動。為濕式溢流型球磨機，2721 為濕式格子型球磨機。傳動部和軸承部可互換，軸承部所用軸承均為滑動軸承，采用稀油站潤滑。
4870濕式溢流型球磨機筒體直徑為 4.8m，長7m。這種磨機在粉磨時，磨礦產品經排礦端的中空軸徑自由溢流而出，出料口設計有反向螺紋，大顆粒返回磨機，小的顆粒流入篩子，篩下的物料流入磁選機，篩上物流入泵坑，由渣漿泵再抽送到 4870磨機中重新被磨碎。球磨機外型。
2721 為濕式格子型球磨機，筒體直徑為 2.7m，長 2.1m。此類磨機磨礦產品經位于排礦端的格子板的孔隙排出后，再經中空軸徑流出，由出料口流入篩子，篩下的物料流入磁選機，篩上物流入泵坑，由渣漿泵再抽送到 4870 磨機中重新被磨碎。此磨機在我礦用于一段。動力由 280KW 異步電動機帶動減速機驅動，電壓為 6000V。

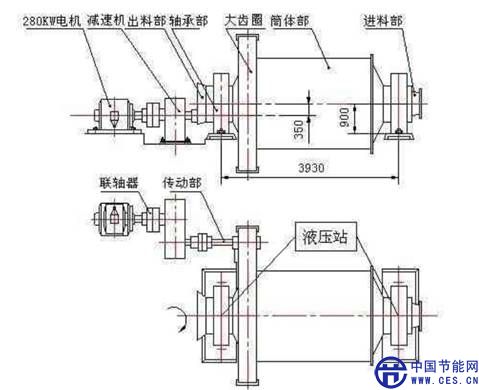

圖1 球磨機外型如
2 滑動軸承球磨機分析
2.1軸承易燒損
球磨機作為一種重型機器，其主軸承支撐著整個回轉部的重量，另外，軸承還承受研磨體及物料拋落而產生的沖擊負荷。因此，主軸承球面瓦的燒損直接影響整臺設備的正常運轉，從而影響整個選礦生產線的運行。在實際生產中，滑動軸承的球面瓦經常發生抱瓦，最終造成重大損失。具體原因包括三個因素：
(1)軸瓦制造因素
軸瓦合金材質問題、鑄造問題和加工質量缺陷，是導致軸瓦質量問題的主要原因之一。軸瓦成分不達標，合金組織不均勻，直接影響軸瓦性能。軸瓦合金和瓦座之間澆注質量差，合金與瓦體有脫殼現象，導致合金脫落；有氣孔、裂紋、砂眼、夾渣、傷痕等缺陷，軸瓦尺寸精度不高，表面光潔度差等。要解決這些問題，就必須嚴格化驗軸瓦合金的化學成分，要保證其不低于 GBII74《鑄造合金》中的規定，軸瓦合金加工精度必須達到技術要求，加工后，要認真檢測，通過小錘敲擊合金表面，聽其生音、感其彈力來鑒別是否有脫胎、夾層等現象。必要時可以通過局部鏟、鉆、刮進行簡單探傷，以鑒別是否有有氣孔、裂紋、砂眼、夾渣、表面組織偏析等鑄造缺陷。因材質原因及鑄造缺陷造成球面座的剛度不夠，在主軸承承受重載荷時，球面座變形，將球面瓦“抱死”。如何保證球面座材質符合 JB/ ZQ40005 鑄件通用技術要求，要保軸承座材質和合理的鑄造工藝，避免出現鑄造缺陷，是提高球面瓦運行質量的重要措施。
在制造球磨機過程中，中空軸的加工質量也直接影響球面軸瓦正常運轉。因此，中空軸頸加工精度及表面粗糙度比較關鍵，要嚴格控制中空軸徑的加工質量，使其具有較好的形位公差是極為重要的。
（2）設備安裝因素
球磨機主軸承座水平標高誤差及縱向、橫向水平度超標，磨體運轉受熱膨脹伸長，使軸與軸瓦間隙變小，嚴重時把軸瓦推出球面接合面，使軸和軸瓦呈線性接觸，接觸應力急劇增加，磨損加速，此為滑動軸承燒損的另一原因。另外，當軸瓦與中空軸接觸角過小或過大，以及接觸點達不到要求，也可能造成上述后果。
針對上述原因，在安裝時必須保證兩主軸承座縱向中心線重合，控制不重合允差為 0.5mm，橫向中心線平行，且只允許出料端低于進料端，控制在 0.5mm 以內，瓦口油偰尺寸應符合設計與安裝要求，保證軸與軸瓦間形成油膜。要注意潤滑系統的密封，避免侵入灰塵。
(3)操作因素
由于潤滑油的粘度過低或油質不好，以及混入雜質或潤滑油沒有定期更換，也會導致軸瓦燒損。要解決這個問題，必須選擇優質的潤滑油。這樣，可在摩擦表面間形成良好油膜，減小磨體對軸瓦的沖擊，減小振動，降低摩擦阻力，降低功率消耗。因此，控制潤滑油質量尤為重要。另外，軸瓦冷卻系統水質存在問題也可造成軸瓦燒損。當冷卻水質較差時，有泥沙集聚在瓦體內形成泥垢，使冷卻水起不到應有冷卻作用。要使用潔凈的冷卻水，不得使用未經處理的冷卻水。在磨機的日常維護中，要確保潤滑系統運行良好，避免造成供油減少或潤滑中斷，定期檢修、維護，保證磨機工作在良好潤滑狀態下。
通過嚴格控制生產制造工藝和質量，精心安裝，保證軸瓦間可靠形成油膜，并有完善的冷卻系統、稀油潤滑系統，加之科學的維護管理，可有效控制軸瓦燒損，從而使設備良好運行，但這些措施無法從根本上解決球磨機燒瓦問題。
2.2電擊易燒損
交流電動機以結構簡單、運行可靠、維護方便、價格便宜等特點，得到了廣泛的應用。隨著球磨機不斷向大型化發展，電動機容量越來越大，也暴露出許多新問題，電機容易燒毀。分析原因，主要是滑動軸承的使用，摩擦阻力較大，電機啟動電流過大，傳統滑動軸承2700 X 3600球磨機通常使用40OkW同步電動機，經測量，當球磨機正常啟動時，電機啟動電流能夠達到其額定電流的5-7倍，對供電設備要求較高，直接威脅設備安全。啟動電流過大，正常驅動轉矩卻只有電機額定轉矩的0.4-1.2倍，對于球磨機類啟動轉矩比較大的負載，為了能正常起動，必須增加電機容量，勢必造成電機“大馬拉小車”現象。
1 球磨機設備綜述
1.1 基礎材料產業現狀
1.2 磨礦機概述
1.2.1 磨礦機機理與分類
1.2.2 溢流型球磨機與格子型球磨機構成
2 滑動軸承球磨機分析
2.1 軸承易燒損
2.2 電機易燒損
3.滾動軸承應用
3.1 摩擦功耗分析
3.2 作業環境分析
3.3 軸承壽命計算
4 球磨機的改造設計
4.1 進料端蓋和進料口的設計
4.2 出料端蓋和出料口的設計
4.3 軸承部的設計
5 改造后的期望效果
6 此項技術改造存在的問題
7 結束語
前言
隨著我國國民經濟的迅猛發展，鋼材、有色金屬和水泥等基礎性結構材料的消耗大幅攀升，2003 年中國的鋼產量首次突破 2 億噸，連續八年鋼產量居世界第一位。急劇增長的消費刺激了鋼材、有色金屬等大宗材料的生產設備迅速發展，以穩產高效、節能降耗為基礎，對現有選礦設備進行革新改造在各企業得到廣泛重視，并得到迅猛發展。
玉溪大紅山鐵礦是在建特大型采、選、管道運輸聯合企業，設計最終生產規模為800萬t/a，采用高分段的無底柱分段崩落法井下開采，自磨－弱磁－強磁的選別流程，采用先進工藝和高效設備，提高效益，通過改革用工制度，改革經營管理模式等方面貫徹新模式辦礦方針，其生產規模、采礦強度及效率、選礦技術指標等都將處于我國黑色礦山的前列。
在選礦生產中，球磨是整個選礦工藝流程的最關鍵環節，磨礦作業在選礦廠的基建投資和生產費用中占較大比重。同時，磨礦也是整個選礦廠的“瓶頸”作業環節，直接關系到選礦生產的處理能力、磨礦質量，對整個選礦廠的經濟技術指標有重大影響。選礦業的大發展，刺激了球磨機制造技術的發展創新，各種球磨機應用技術研究在生產實踐中得到迅速深化，球磨機進一步向大型化、高自動化、低能耗方向發展。
在國際上大中型球磨機制造方面，采用滾動軸承替代滑動軸承成為一種趨勢。隨著我國制造業的迅速發展，滾動軸承制造水平日新月異，為在球磨機上使用滾動軸承替代傳統的滑動軸承創造了條件。
資源是國民經濟發展的支柱，然而隨著我國經濟的快速發展，資源緊缺問題日趨嚴重，資源的相對不足已成為制約我國經濟發展的一大隱患，經濟快速發展與資源相對緊缺的矛盾日益凸顯出來。
節能降耗，減污增效是我國企業的發展方針，堅持開發與節約并舉，節能優先，效率為本的原則，為國家節約能源，為企業創造效益。本著以上原則對大紅山鐵礦(昆鋼玉溪大紅山礦業有限公司) 4.8×7m溢流型球磨機和2721格子型球磨機進行了節能技術改造分析。
本課題研究目的是通過在球磨機上應用國產滾動軸承替代傳統的滑動軸承，進一步提升球磨機作為選礦主體設備的應用水平，推動滾動軸承式球磨機在黑色冶金礦山選礦行業、水泥行業、有色金屬選礦業的應用，促進整個磨機制造業的整體進步，為進一步降低能耗，提高企業整體經濟效益發揮作用。
1.球磨機設備綜述
1.1基礎材料產業現狀
鋼材、有色金屬和水泥等是國民經濟最重要的基礎結構材料，也是使用量最多的功能性材料。改革開放以來，隨著我國國民經濟的迅速發展，鋼材、有色金屬和水泥等材料消耗量大幅攀升。1999 年，我國生產的鋼材、有色金屬和水泥等三種大宗材料產量分別為 1.2395 億噸、699.7 萬噸、5.27 億噸，而到了 2003 年，上述三種大宗材料的產量已經分別達到 2.4119 億噸、1205 萬噸、8.62 億噸。特別是 2003 年中國的鋼產量首次突破 2 億噸，連續第八年鋼產量居世界第一位，也成為全球第一個年產鋼量突破 2 億噸的國家。2003 年，中國粗鋼產量超過了日本和美國粗鋼之和。
世界都在關注中國難以置信的鋼鐵產量,中國鋼鐵行業乃至整個社會都在思考,作為一個人均占有資源極為匱乏的發展中國家,工業如何平衡、和諧發展至關重要，我國最終確立了建設節約型社會的發展綱領。整個社會各行各業都在圍繞節約能源、提高綜合經濟效益而努力。
按照科學發展觀和走新型工業化道路的要求，鋼鐵材料產業的發展方向是：“提高質量，
發展品種，節約資源，環境協調，降低成本”。新一代鋼鐵制造流程目標確定為：發展綠色、高效（即節能）的冶金制造技術。作為鋼鐵行業的基礎產業的選礦業，隨著鋼鐵產業的膨脹也得到迅速提升。在選礦生產中，球磨作業是整個選礦生產工藝流程的最關鍵環節，發揮著承上啟下的作用。
磨礦作業在選礦廠基建投資和生產費用（主要是電耗、鋼耗）中占較大比重，也是整個選礦廠的“瓶頸”作業環境，直接關系到選礦生產的處理能力、磨礦產品質量，對后續作業指標乃至整個選礦廠的經濟指標產生重大影響。
鋼鐵的急劇發展，激發了作為鋼鐵產業基礎的選礦業的大發展，進一步刺激了球磨機制造技術的發展創新。各種球磨機應用技術研究在生產實踐中得到迅速深化，球磨機進一步向大型化、高自動化、低能耗方向發展。
1.2磨礦機概述
1.2.1 磨礦機機理與分類
礦石的磨碎是在磨礦機機體中進行的，圓筒形磨礦機有一個空心圓筒，圓筒兩端是帶端蓋的空心軸頸，軸頸支承在軸承上。圓筒內裝有各種破碎介質，如鋼球、鐵球、鋼棒或礫石等，當圓筒繞水平軸線按照規定的轉速回轉時，裝在筒內的破碎介質和礦石在離心力和摩擦力的作用下，隨著筒體運動到一定高度，當磨礦介質的自身重力大于離心力時，脫離筒體內壁拋射下落，產生沖擊而擊碎礦石。同時，磨礦機在運轉過程中，筒內磨礦介質相互間有滑動，對礦石也有一定研磨作用，所以礦石的磨碎主要靠破碎介質落下時的沖擊力和運動時產生的研磨作用。
礦石由圓筒一端的空心軸頸不斷給入，而磨碎以后的產品經過圓筒另一端的空心軸不斷排出，筒內礦石的移動是利用不斷加入礦石的壓力來實現的。濕磨時，礦石被水流帶走，干磨時，礦石被抽出筒外的氣流帶走。
球磨機是鋼材、有色金屬和水泥等部門不可缺少的重要設備。從礦山開采的各種礦石需要達到單體分離，才能滿足工業生產要求。要實現單體分離，就需要將開采的礦石進行破碎、磨碎，然后進行分選。在選礦工業中，礦物顆粒成細粒、微粒嵌布，要分離他們，必須磨細至 0.3-0 .1 毫米，有時甚至需要磨至 0.05-0.074 毫米以下才能實現單體分離，所以磨礦作業在選礦工業流程中占有重要位置。
磨礦機按照磨礦介質的不同可分為:球磨機(介質為鋼球或鑄鐵球)；棒磨機(介質為鋼棒)；礫磨機(介質多是磨圓的卵石子)；自磨機 (被磨礦石作磨礦介質)。球磨機可以破碎各種硬度不同的礦石，其破碎比可以達到 200 以上。球磨機的給礦粒度一般不大于 65 毫米，最適宜的粒度為 6 毫米以下，產品粒度在 15-0.075 毫米之間。棒磨機用在礦石成粗粒嵌布的鎢礦、錫礦的磨礦處理上，也可用在球磨機前作粗磨，其給礦粒度一般不超過 20-25 毫米，產品粒度多在 3 毫米以下。目前，國內選礦工業中，球磨機是使用最為廣泛的磨礦設備。
按照筒體的形狀，磨礦機又可分為圓錐形和圓筒形兩種，而圓筒形磨礦機又可分為短筒型和管型。短筒型球磨機的筒體長度一般小于等于兩倍的筒體直徑，管型的磨礦機的長度則不小于筒體直徑的 3 倍。管型磨礦機主要用于水泥工業，短筒圓錐形主要用于有色金屬礦石與黑色金屬礦石的粗磨、細磨作業。
按照排礦方式的不同，磨礦機可分為中心排礦和格子排礦兩種。中心排礦式磨機的磨
礦產品是經過磨礦機排礦端的中空軸頸自由溢流，為此筒內礦漿水平必須高于排礦軸頸最低母線的水平，這種磨礦機又叫溢流型磨礦機。格子排礦式磨機是在筒體排礦端安裝有排礦格子，磨礦產品經過格子板的空隙排出，這種磨礦機又叫格子型磨機，多用在磨礦產品細而均勻的場合。
按照筒體支撐方式的不同，磨機分為軸承支承、托輥支承、軸承和托輥混合支承。軸承支承被廣泛采用在各種磨機生產中。
按照筒體傳動方式分為:周邊齒輪傳動、摩擦傳動及中央傳動三種。短筒型和錐形球磨機、自磨機廣泛采用周邊齒輪傳動，管型棒磨機多用中心傳動。
1.2.2溢流型球磨機與格子型球磨機構成
溢流型球磨機與格子型球磨機主要由進料部、出料部、筒體部、軸承部、傳動部、潤滑系統等構成。大紅山礦使用的有4.8×7m溢流型球磨機, 傳動形式均為邊緣傳動。為濕式溢流型球磨機，2721 為濕式格子型球磨機。傳動部和軸承部可互換，軸承部所用軸承均為滑動軸承，采用稀油站潤滑。
4870濕式溢流型球磨機筒體直徑為 4.8m，長7m。這種磨機在粉磨時，磨礦產品經排礦端的中空軸徑自由溢流而出，出料口設計有反向螺紋，大顆粒返回磨機，小的顆粒流入篩子，篩下的物料流入磁選機，篩上物流入泵坑，由渣漿泵再抽送到 4870磨機中重新被磨碎。球磨機外型。
2721 為濕式格子型球磨機，筒體直徑為 2.7m，長 2.1m。此類磨機磨礦產品經位于排礦端的格子板的孔隙排出后，再經中空軸徑流出，由出料口流入篩子，篩下的物料流入磁選機，篩上物流入泵坑，由渣漿泵再抽送到 4870 磨機中重新被磨碎。此磨機在我礦用于一段。動力由 280KW 異步電動機帶動減速機驅動，電壓為 6000V。
圖1 球磨機外型如
2 滑動軸承球磨機分析
2.1軸承易燒損
球磨機作為一種重型機器，其主軸承支撐著整個回轉部的重量，另外，軸承還承受研磨體及物料拋落而產生的沖擊負荷。因此，主軸承球面瓦的燒損直接影響整臺設備的正常運轉，從而影響整個選礦生產線的運行。在實際生產中，滑動軸承的球面瓦經常發生抱瓦，最終造成重大損失。具體原因包括三個因素：
(1)軸瓦制造因素
軸瓦合金材質問題、鑄造問題和加工質量缺陷，是導致軸瓦質量問題的主要原因之一。軸瓦成分不達標，合金組織不均勻，直接影響軸瓦性能。軸瓦合金和瓦座之間澆注質量差，合金與瓦體有脫殼現象，導致合金脫落；有氣孔、裂紋、砂眼、夾渣、傷痕等缺陷，軸瓦尺寸精度不高，表面光潔度差等。要解決這些問題，就必須嚴格化驗軸瓦合金的化學成分，要保證其不低于 GBII74《鑄造合金》中的規定，軸瓦合金加工精度必須達到技術要求，加工后，要認真檢測，通過小錘敲擊合金表面，聽其生音、感其彈力來鑒別是否有脫胎、夾層等現象。必要時可以通過局部鏟、鉆、刮進行簡單探傷，以鑒別是否有有氣孔、裂紋、砂眼、夾渣、表面組織偏析等鑄造缺陷。因材質原因及鑄造缺陷造成球面座的剛度不夠，在主軸承承受重載荷時，球面座變形，將球面瓦“抱死”。如何保證球面座材質符合 JB/ ZQ40005 鑄件通用技術要求，要保軸承座材質和合理的鑄造工藝，避免出現鑄造缺陷，是提高球面瓦運行質量的重要措施。
在制造球磨機過程中，中空軸的加工質量也直接影響球面軸瓦正常運轉。因此，中空軸頸加工精度及表面粗糙度比較關鍵，要嚴格控制中空軸徑的加工質量，使其具有較好的形位公差是極為重要的。
（2）設備安裝因素
球磨機主軸承座水平標高誤差及縱向、橫向水平度超標，磨體運轉受熱膨脹伸長，使軸與軸瓦間隙變小，嚴重時把軸瓦推出球面接合面，使軸和軸瓦呈線性接觸，接觸應力急劇增加，磨損加速，此為滑動軸承燒損的另一原因。另外，當軸瓦與中空軸接觸角過小或過大，以及接觸點達不到要求，也可能造成上述后果。
針對上述原因，在安裝時必須保證兩主軸承座縱向中心線重合，控制不重合允差為 0.5mm，橫向中心線平行，且只允許出料端低于進料端，控制在 0.5mm 以內，瓦口油偰尺寸應符合設計與安裝要求，保證軸與軸瓦間形成油膜。要注意潤滑系統的密封，避免侵入灰塵。
(3)操作因素
由于潤滑油的粘度過低或油質不好，以及混入雜質或潤滑油沒有定期更換，也會導致軸瓦燒損。要解決這個問題，必須選擇優質的潤滑油。這樣，可在摩擦表面間形成良好油膜，減小磨體對軸瓦的沖擊，減小振動，降低摩擦阻力，降低功率消耗。因此，控制潤滑油質量尤為重要。另外，軸瓦冷卻系統水質存在問題也可造成軸瓦燒損。當冷卻水質較差時，有泥沙集聚在瓦體內形成泥垢，使冷卻水起不到應有冷卻作用。要使用潔凈的冷卻水，不得使用未經處理的冷卻水。在磨機的日常維護中，要確保潤滑系統運行良好，避免造成供油減少或潤滑中斷，定期檢修、維護，保證磨機工作在良好潤滑狀態下。
通過嚴格控制生產制造工藝和質量，精心安裝，保證軸瓦間可靠形成油膜，并有完善的冷卻系統、稀油潤滑系統，加之科學的維護管理，可有效控制軸瓦燒損，從而使設備良好運行，但這些措施無法從根本上解決球磨機燒瓦問題。
2.2電擊易燒損
交流電動機以結構簡單、運行可靠、維護方便、價格便宜等特點，得到了廣泛的應用。隨著球磨機不斷向大型化發展，電動機容量越來越大，也暴露出許多新問題，電機容易燒毀。分析原因，主要是滑動軸承的使用，摩擦阻力較大，電機啟動電流過大，傳統滑動軸承2700 X 3600球磨機通常使用40OkW同步電動機，經測量，當球磨機正常啟動時，電機啟動電流能夠達到其額定電流的5-7倍，對供電設備要求較高，直接威脅設備安全。啟動電流過大，正常驅動轉矩卻只有電機額定轉矩的0.4-1.2倍，對于球磨機類啟動轉矩比較大的負載，為了能正常起動，必須增加電機容量，勢必造成電機“大馬拉小車”現象。
