一、機房現存在的問題

　　機房現狀：通化移動生產五樓交換機房安裝了五臺精密空調分別是：9AU16一臺、9AU22兩臺、M40一臺、M60一臺，送風方式均為上送風，目前采用風帽直吹式送風。

　　因機房內留有余地，便于以后增加機柜設備，但由于機房設備的擴充，機柜的體積大小不一，布局不夠均勻，其中有部分機柜的間距過大或過小，造成冷風送不進去的現象，阻擋了空氣的對流。

　　機房裝機密集、走線架多、空氣流通性差，局部設備散熱分布不均勻，在機房專用空調配置較合理的情況下，仍存在局部高溫報警現象。由于空調采用直吹式送風，風送的不遠，產生局布溫度過熱，并加之機柜發熱量過大，從而使整個機房的溫度過高。

　　綜上所述，目前影響部分溫度過高的原因是：氣流組織不合理;機房內部的氣流分部混亂，不能形成空氣有序的循環;局部風量分配不足。為解決這些問題，必須重新組織氣流結構，使其有效對流，帶走熱量。采用管道精確送風，存在機柜間距離過小，正常管道影響布線及維護工作，管道過細不好風阻過大，達不到精確送風效果。

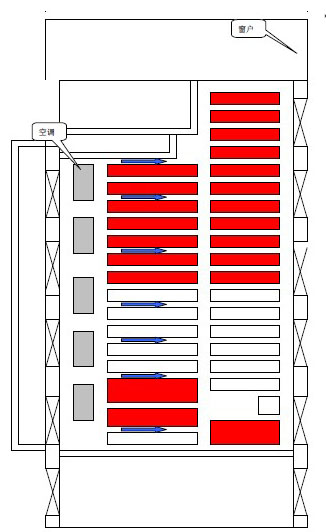

　　圖1現實機房平面示意圖

　　注：1)紅色機柜為高發熱量機柜，2)北側10扇窗戶，3)南例8扇窗戶1扇陽臺門。
　

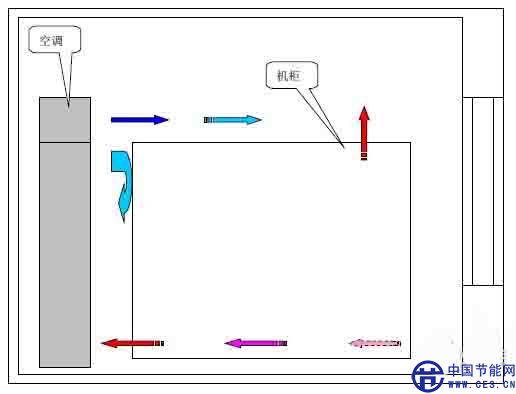

　圖2現實氣流示意圖

　二、機房節能技術方案

　　吉林移動經多次研究提出了一種新的節能方案，采用靜壓箱與空氣熱交換加濕降溫相結合的技術方案。在現有空調上部按裝靜壓箱，使冷空氣通過機柜間過道流動，減少機柜造成的風阻和短路。在空調對面窗戶內(1770*600*2090mm)安裝空氣熱交換加濕降溫機，形成空氣有序的循環流動同時，空氣熱交換加濕降溫機進行二次制冷降溫，達到節能和解除高溫點雙重目標。

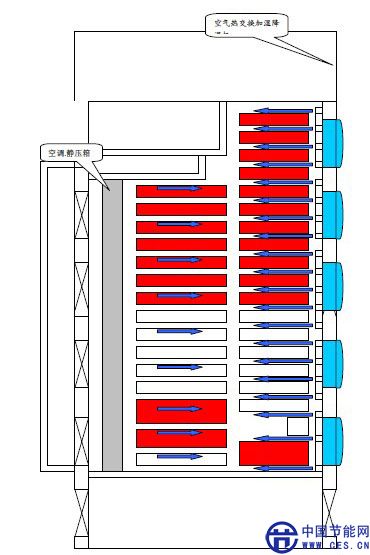

　　圖3改造機房平面示意圖

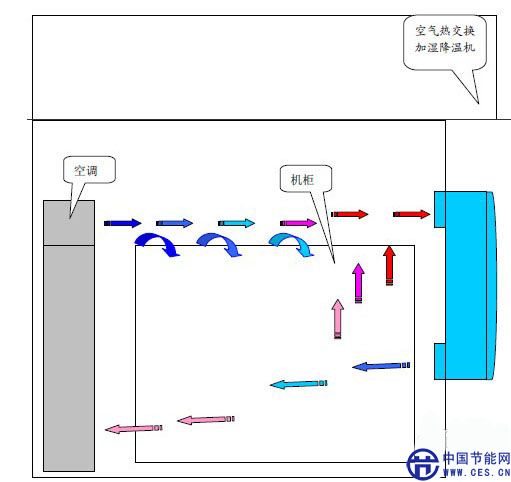

　　圖4改造后氣流示意圖

　　氣流循環過程：當機房溫度上升到空調制冷設定值(26OC)時，空調起動制冷運行后，冷空氣在風機作用下通過靜壓箱進入機房，在流動過程逐步與熱空氣綜合溫度升高，此時空氣熱交換加濕降溫機進風口溫度上升到空氣熱交換加濕降溫機制冷設定值(26OC)，空氣熱交換加濕降溫機啟動運行，在風機作用下熱空氣進入空氣熱交換加濕降溫機冷卻，冷空氣再返回室內。在二次制冷同時與空調氣流構成循環回路。當空氣熱交換加濕降溫機出風溫度高于設定值(20OC)或濕度低于60%時，加濕膜加水進行加濕降溫運行。

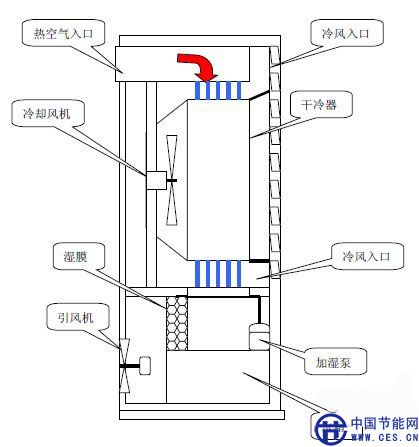

　　圖5空氣熱交換加濕降溫機原理圖
