一、技術名稱：鍋爐智能吹灰優化與在線結焦預警系統技術
二、適用范圍：電力、鋼鐵、化工等行業工業鍋爐
三、與該節能技術相關生產環節的能耗現狀：
在電站及工業鍋爐運行中，鍋爐結渣、積灰是個長期存在的問題。由于缺乏科學的監測方法指導鍋爐水冷璧、再熱器、過熱器、省煤器“四管”及省煤器后部煙道預器進行吹灰，導致吹灰頻次不合理，“四管”局部污染和磨損嚴重及結焦，從而造成吹灰汽源浪費、鍋爐效率降低，并給鍋爐的安全和可靠運行帶來很大隱患。鍋爐結渣、積灰不但增加了鍋爐受熱面的傳熱阻力，使受熱面?zhèn)鳠釔夯?、煤耗增加，降低鍋爐的熱經濟性，還可能造成煙氣通道的堵塞，影響鍋爐的安全運行，嚴重時會發生設備損壞、人身傷害事故，對鍋爐運行危害嚴重。
四、技術內容：
1.技術原理

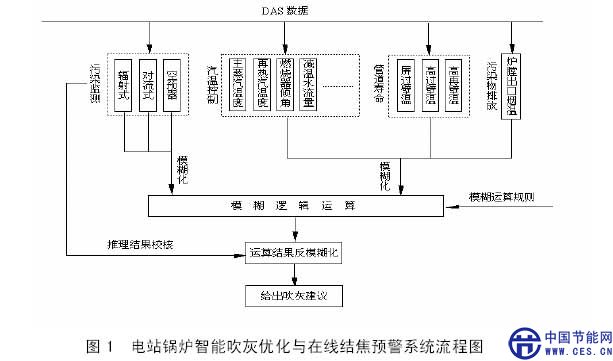

將鍋爐水冷壁、過熱器、再熱器、省煤器“四管”及省煤器后尾部煙道、空預器污染程度進行量化處理和圖像轉換，顯示實時參考畫面和污染數據，并根據臨界污染因子及機組運行狀況提出吹灰優化策略，實現污染監測與智能吹灰優化閉環反饋監測控制相結合，并具有鎖氣清灰和煤質在線調整功能。同時在此基礎上，采用有限元法研究膜式水冷壁特點，根據熱力系統狀態空間原理和主導因素原理，建立鍋爐、主要輔助系統及設備的運行模型，開發爐膛結焦預警系統、高溫區金屬超溫預警系統，建立結焦預警、超溫預警控制數據庫和鍋爐爐膛及高溫區結焦動態模型，可視化地在線顯示爐內狀態和結焦過程。
2.關鍵技術
在鍋爐各受熱面污染在線監測的基礎上，實現系統開環運行操作指導與閉環反饋監測控制相結合的智能吹灰運行模式，降低排煙溫度，提高鍋爐效率；采用有限元法研究膜式水冷壁特點，建立鍋爐、主要輔助系統及設備的運行模型，開發爐膛結焦預警系統、高溫區金屬超溫預警系統，建立結焦預警、超溫預警控制數據庫和鍋爐爐膛及高溫區結焦動態模型，可視化地展示爐內狀態和結焦過程；配合建立燃料管理系統、制粉優化監測系統、燃燒優化系統和鍋爐運行防結焦經驗管理模型。
3.工藝流程
（1）配置系統專用服務器
（2）確定和安裝新增測點。
（3）安裝調試“四管”污染監測系統軟件和基礎平臺
（4）建立基于膜式水冷壁背面溫度測量的結焦預警模塊
（5）建立調試積灰污染潔凈因子計算相關模塊 （6）建立調試鍋爐性能監測和預警監測相關模塊
（7）建立調試在線調整煤種功能模塊
（8）鍋爐“四管”吹灰敏感性試驗
（9）爐膛積灰積渣特性試驗
（10）進行吹灰蒸汽壓力對吹灰性能的影響試驗
（11）積灰特性試驗和吹灰強度及頻次試驗
（12）搭建爐膛結焦預警畫面
（13）制定吹灰優化和結焦預警、超溫預警策略
（14）閉環運行試驗和預警試驗
（15）與SIS 系統對接。
可使電站鍋爐排煙溫度下降3～6℃，鍋爐效率提高0.2％～0.5％。按需吹灰比定時吹灰可減少吹灰頻次1/2～2/3，預計每年可減少結焦次數3～5 次，發電煤耗降低0.5～1.5g/kWh。同時，再熱氣溫度得到有效控制，降低鍋爐循環倍率，提高再熱器溫度或避免再熱器超溫，避免因結焦嚴重塌焦滅火事故的發生。
六、技術應用情況：
2008 年通過山東省科學技術廳組織的科學技術成果鑒定，鑒定結論為“本項目在電站鍋爐智能吹灰優化研究與應用效果方面達到國內領先水平”。該技術目前已在華電、國電、大唐、華能、中電投、國投、河北省投等電力集團近百臺機組實施了節能改造，其中300MW 以上機組40 多臺，占目前國內火電機組總量的近8％。
七、典型用戶及投資效益：
典型用戶：華電鄒縣發電有限公司，內蒙古大唐托克托發電有限責任公司
1） 華電鄒縣發電有限公司。建設規模：1000MW 機組#7 鍋爐“鍋爐智能吹灰優化與結焦預警系統”節能技術改造。主要技改內容：新增測點24 個，新增1 套采集器、1臺套服務器、1 臺工控機和1 套顯示器，建立數據采集和傳輸系統，建立優化吹灰優化和結焦預警系統。節能技改投資額約180 萬元，建設期8 個月。年綜合節能量13600tce，年綜合經濟效益1000 余萬元，投資回收期4 個月。
2）內蒙古大唐托克托發電有限責任公司。建設規模：600MW 機組#6 鍋爐“智能吹灰優化與在線結焦預警系統”節能技術改造。主要技改內容：新增1 套采集器、1 臺套服務器、1 臺工控機和1 套顯示器，并建立數據采集和傳輸系統，建立吹灰優化和結焦預警系統。節能技改投資額150 萬元，建設期9 個月。年綜合節能量7000tce，年綜合經濟效益560 余萬元，投資回收期4 個月。
八、推廣前景和節能潛力：
目前需要實施本項目改造的鍋爐約有1000 多套，預計到2015 年可改造其中的30％（約350 套），達到350 萬tce/a 的節能能力。
