一、技術名稱：純凝汽輪機組改造實現熱電聯產技術
二、適用范圍：電力行業125-200MW 純凝汽輪機組
三、與該節能技術相關生產環節的能耗現狀：
200MW 三缸三排汽純凝汽輪機組平均能耗約為355g/kWh，集中鍋爐房平均供熱能耗約為52kg/GJ。
四、技術內容：
1.技術原理
對純凝汽輪機組進行打孔抽汽，使純凝汽輪機組具備純凝發電和供熱兩用功能。
2.關鍵技術
1）純凝汽輪機本體不作改動，通過在兩根中低壓連通管打孔抽汽，同側合并，利用調節閥和主調門控制抽汽參數，使純凝發電機組具備熱電聯產和純凝發電兩用功能。
2）在兩用功能中，純凝方式運行保持原來運行方式不變；熱電聯產方式運行時，在安全性能不變的基礎上，能實現供熱流量150 t/h及以上的供熱 能力，實現熱電比>50％，熱效率>45％的熱電聯產基本指標要求。

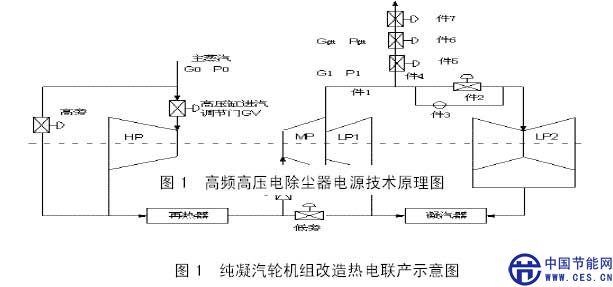

3）改造后采暖供熱抽汽參數符合常規供熱的要求。 說明：
件2 為A 調節閥，件7 為B 調節閥；
G0 和P0 為主蒸汽的流量和壓力；
G1 和P1 為B 調節閥前的流量和壓力
G 供和P 供為B 調節閥后的流量和壓力；
P1≥P 供，而G1>G 供；
供熱抽汽熱工控制方法如下：
為保證雙流低缸的安全，應維持A 調節閥后的低壓缸一定的進汽量；A 閥的開度設有一定的上限和下限限值，正常調節時應在上下限值之間進行；機組在供熱期間的考核方式為只對供熱量（G 供和P 供）進行考核，而不對發電功率進行考核，即以熱定電。但在主汽流量不大于670t/h 條件下，可根據電網調度要求，在以熱定電基礎上增加電負荷；
三排汽機組供熱調節方式：
A、提高G 供保持P 供不變，使系統達到新的穩態值G 供’和P 供
控制過程：
在A 閥未關至最小開度之前，關小A 閥開度，增大B 閥開度，通過二者之間的配合即可達到提高G 供的目的。在A 閥不斷調節已到達最小開度后如果還想提高G 供，則需適當增大GV 開度并配合調節A、B 閥開度，增加進入汽缸的進汽量而使系統達到新的穩定點G 供’和P 供；
B、提高P 供保持G 供不變，使系統達到新的穩態值G 供和P 供’
控制過程：
由于中壓缸后連接有一個低壓缸，此時關小A 閥壓力G1 不會提高，而應適當增大GV 開度，增加P1 后再通過A、B 閥間的配合調節達到新的穩定點G 供和P 供’。
五、主要技術指標：
抽汽壓力為0.22～0.245MPa，能實現供熱流量150 t/h 及以上的供熱能力，實現熱電比>50％，熱效率>45％的熱電聯產基本指標要求。
六、技術應用情況：
2008 年通過由天津市科學技術委員會組織的專家評審，結論為：該項成果具有實用性強、節能環保效益好、投資小、見效快的特點，綜合技術達到國際先進水平。已在天津軍糧城發電有限公司、國電大同第二熱電廠等企業改造完成。
七、典型用戶及投資效益：
典型用戶：天津軍糧城發電有限公司
建設規模：#7、#8 兩臺200MW 三缸三排汽機組供熱技術改造。主要技改內容：對#7、#8 汽輪機本體采用連通管打孔抽汽加蝶閥的方式；在汽輪機高低壓間連通管上與蝶閥并聯設置安全閥，以保證汽輪機組的安全；在汽輪機中低缸間連通管的抽汽供熱管上設置抽汽逆止門、快關閥、調節閥，防止熱網蒸汽回流，保證汽輪機組的安全。節能技改投資額1600 萬元，建設期55 天（一個大修期）。改造后，每供1GJ 熱可節能28kgce，2007 年采暖期供熱250000GJ，節約7000tce，取得節能經濟效益371 萬元。如果每個采暖期供熱500000GJ，則三年內投資可全部回收。
八、推廣前景和節能潛力：
該技術對國內現存的125～600MW 純凝發電機組的節能改造具有重大意義。預計到2015 年可改造現有老機組中的20％（約200 臺），實現總節能能力約400 萬tce/a。
