1 低頻噪聲的來源及測量

低頻噪聲是指頻率在500Hz（倍頻程）以下的聲音。辦公樓的低頻噪聲源主要有電梯、變壓器、高樓中的水泵、中央空調（包括冷卻塔）及交通噪聲等5大類。 低頻噪聲與高頻噪聲不同，高頻噪聲隨著距離越遠或遭遇障礙物時，能迅速衰減，如高頻噪聲的點聲源，每10m距離就能下降6dB。而低頻噪聲卻遞減得很慢， 聲波又較長，能輕易穿越障礙物。振動、低頻噪聲和一般噪聲的性質相同，都是一種振動的波,是能量傳播的一種方式。

低頻噪聲按傳播途徑主要分為結構傳聲、空氣傳聲及駐波，其中駐波危害最重。結構傳聲是指安裝在大樓內的變壓器、水泵、中央空調主機通過大樓的基礎結構大 梁、承重梁將低頻振動的聲波傳導到其它樓層?？諝鈧髀暿侵傅皖l噪聲通過空氣直接傳播到其它樓層或鄰近辦公樓。駐波是指低頻噪聲在傳播過程中經過多次反射形 成駐波，低頻噪聲在波腹中的振幅最強，對人的健康危害最重。

目前我國現行的環境噪聲標準中還沒有針對低頻噪聲的標準，所以在對城市辦公區和居住區的低頻噪聲進行測量時，都是以現行的有關噪聲標準為標準，聲級計的分 貝數往往顯示沒有超標?！冻鞘袇^(qū)域環境噪聲標準的測量方法》（GB/T 14623-93）、《工業企業廠界噪聲測量方法》（GB/T 12349-90）中的測量方法都是用聲級計的A聲級來測量和評價環境噪聲。由于A聲級的頻率特性曲線是對噪聲的低頻段和高頻段大幅度衰減，對中頻段沒有 衰減。它的頻率特性曲線像一個反蓋的鍋底，中間高兩頭低。因此，用A聲級對低頻噪聲測量時，低頻噪聲的聲級都已大幅度被衰減了，儀表卻顯示不出來。所以只 有采用線性檔或用C聲級檔來測量，才能真實客觀地反映出低頻噪聲的存在。但目前國家環境噪聲測量方法中并沒有用線性檔或用C聲級檔來測量環境噪聲，這是目 前國內環境噪聲標準和測量方法存在的不足。據了解，國家現已在醞釀制定針對低頻噪聲的環境標準和測量方法。

2 治理案例分析

隨著城市辦公區域和住宅小區居民對環境噪聲中低頻噪聲的投訴越來越多，低頻噪聲及振動的治理對于減輕低頻噪聲對人的危害尤顯迫切。本文對治理中央空調主機低頻噪聲及振動的一個案例進行了分析。

2.1 項目概況

廣州某大廈位于廣州珠江新城南段，西靠廣州大道中路，南靠珠江邊，是一幢甲級綜合辦公樓。大廈樓高三十二層，空調主機房坐落在十八層（連通十九層），機房 面積607m2 （48m12.65m），空調主機采用約克螺桿式冷冰機組，型號YSEAES45CKE，制冷量 428USRT/臺，共計6臺，布置位置東面3臺、西面3臺，正常工況下東西面分別是1用1備。另設有新晃風冷機組4臺，每臺主機排風量 136,000m3 /h。機房南側立面裝有防水百葉，供主機排風散熱及進風換氣之用；東、西、北三個立面裝有雙層抽真空隔聲窗；原設計圖紙?jiān)谑藢訕敲驿佋O(shè)2層50mm厚的 擠塑板（FM450），共厚 100mm，作隔振用。在擠塑板上面搗制一層鋼筋混凝土樓面，厚度100～200mm，空調主機安裝在這層鋼筋混凝土基礎上。當十八層機房東西端分別運行 1臺螺桿式冷水機組時，在十七層和二十層地面可感覺有振動，尤其是十七層樓面振動更為明顯。

該大廈的機房噪聲源分布點多（6臺螺桿式冷水機組、4臺風冷機，還有水泵及機房頂?shù)娘L(fēng)機等）、傳遞振動的點（面）多（主要有空調機組、冷凍水管支承架、電 纜支承架等），為便于對機房噪聲進行治理設計，特邀請廣東省計量科學研究院對噪聲源進行了噪聲測量并做了頻譜分析，在單機運作及雙機運作的正常工況下分別 進行測量，測量位置在機房內及十七、十九、二十層聲源敏感位置，共測量了16個點。從測量數據可知：單臺螺桿式冷水機組運行時的噪聲為90dB（A），停 機后環境本底噪聲為48dB（A），風冷機噪聲值暫時未測到，但風冷機組單獨運行時，十七層同樣具有明顯振動。

建設單位要求的治理目標：主機系統經減振后，振動降8～10dB（支撐點）；消聲百葉消聲量達12～ 15dB。

2.2 噪聲源分析

從噪聲測量結果及現場觀察可知，噪聲對十七層及二十層的影響較大，單機運作時最大達60.7dB，滿負荷兩機運作噪聲將會更明顯。十七層樓面振動比二十層更大，造成這種狀態主要有以下幾點原因：

（1）螺桿式冷水機組與管道連接隔振設施做得不夠。冷水機組進出水口直接以無縫管連接到第一個向上彎頭后，接不銹鋼金屬軟管，再連接到管道。從冷水機組直 接引出的280無縫鋼管較長，在向上轉彎位置處用管支承到地面。當冷水機組運行時，振動通過支承托架傳至地面，該接觸點地面振動明顯。不銹鋼金屬軟接頭因 固定螺栓沒有松開，其減振作用不夠，振動繼續沿管道系統向四處支管擴散。

（2）冷凍供回水管在運作時產生振動，振動源有 2個：1）冷水機組正常工況下因剛性連接將振動傳給管道系統；2）水流在冷凍供回水管內流動時產生的振動。冷凍供回水管的安裝，按規范要求在一定距離內要 用支架承接，支架與管道間用木托支承，因管道木托支架之間是剛性連接，而支架架設在建筑物的立柱和墻體上，而且支承點分布廣，噪聲及振動容易通過固體傳聲 的形式向上下樓層傳播。從測量的噪音頻譜可知，冷水機組在低頻范圍內噪聲值最強，而建筑物及隔聲窗的固有頻率也是在此低頻范圍內，由此造成共振產生的吻合 效應將嚴重降低建筑物和隔聲窗的隔聲量。

（3）機房南立面是鋁合金防水百葉，百葉距離冷水機組不足1.5m，機外1m處噪聲為93.1dB，因防水百葉的隔聲量較低，此處傳出的噪聲對十七、二十層會造成一定影響。

（4）與冷水機組連接的電纜槽架，剛性與地面連接，手感地面振動明顯。

（5）水泵系統隔振措施不完善?，F(xiàn)水泵底座已裝彈簧減振器，水泵進、出水位置沒有裝橡膠減振軟接，現通過對單臺水泵進行試運轉（停開主機），在十七層、二 十層樓面振動較明顯。原因有兩個：1）振動通過水泵的進、出水管道傳遞給承托架，再傳到地面，因支承點分布廣，傳到地面的振動點多，總體振動明顯；2）水 泵底部雖然裝有彈簧減振器，減振器規格相同，布置均勻，由于水泵的重心不在水泵底座中部，造成彈簧承受壓力偏差較大，降低了應有的減振效果。

（6）風冷式散熱機每套排風量136,000m3 /h，其通過排風扇向上排熱風。

2.3 設計治理方案

（1）在螺桿式冷水機組與管道連接口，加裝橡膠減振軟接頭

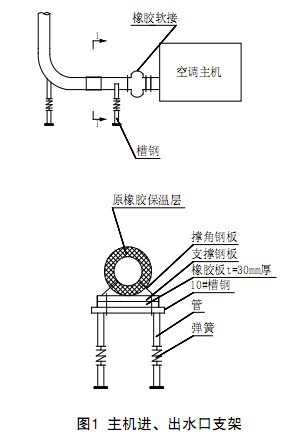

這樣可使冷水機組振動源在最近距離內給予減弱，降低傳給冷凍主管的振動（主機進、出水口支架示意見圖1）。如果減振軟接頭產品不能滿足設計要求可承受的 50噸壓力，則要將橡膠減振軟接頭改為裝在主管近空調主機第一個彎頭的上方，減振軟接頭豎直安裝（符合空調設計要求），彎頭至空調主機段主管安裝彈簧支承 托架。
