一、現狀

據廣東省環保保護部門進行的摸底調查發現，使用活性炭吸附加光解方法處理的企業實際使用形同虛設，企業選擇吸附光解技術是看中其建設成本低。由于活性炭價格計較高，很多企業為了節省成本，常年累月都不更換，處理效果大打折扣，到最后為零。也有公司投入200多萬元，引入吸附+脫附直接燃燒技術，結果發現該技術并不夠成熟。有公司投入1000多萬元治理VOCs,其采用的治理技術成熟與否還需要時間檢驗。雖然大多數企業已有處理裝置在運行中，但是隨著國家環保政策持續加碼，企業很難找到合適的VOCs治理技術。



二、目標

要做好印刷業VOCs治理，首先應制定一個目標，目標明確了，才能找到解決的辦法。經過多年來行業專家的討論研究，認為印刷業有機廢氣（VOCs）處理技術的評價應當從下面幾個方面考慮：

（一）經過處理后，排放達標。

各地要求不通，有30mg/m³、50mg/m³、80mg/m³、100mg/m³、120mg/m³。對凈化率的要求在99%以上。達標與否由第三方檢測公司出具檢測結果。

（二）要持續達標。

不能僅保持幾天、幾十天達標，如果隨著時間的持續，排放不斷增加而出現超標是不行的。要經得起第三方在線監測。

（三）

利用能源回收技術，為印刷涂布設備提供熱能，使企業產品成本降低。同時幾年內收回投資成本。

（四）

運行費用要低。如果經常更換介質，如活性炭、紫外燈管、催化劑、設備關鍵就會使企業投入無限的費用。

（五）

解決無組織廢氣對環境的危害。

三、方法

下面分析一下行業內常見的處理技術。

一是收集法，利用VOCs的物理性質通過吸附或冷凝技術將廢氣抓取收集，此種方法的凈化率較低，只有30%～90%。隨著設備運行時間的延長，處理效率快速下降，回收的VOCs更是轉變成危險品，處理難度大、處理費用高。早期上馬的在退出，也有企業還在繼續上馬。

二是分解法，利用紫外線、微生物或等離子方式將VOCs進行催化分解，60%～90%的分解效率仍然是此種方法的瓶頸，隨著時間的推移，分解效率每天都在下降。由于印刷行業中廢氣成分復雜，針對不同類型的廢氣其分解要求不一，單一的分解法無法滿足目前VOCs治理的要求。

三是燃燒法，燃燒法是國際通用的最可靠方法。煤與生物質直接燃燒法因排放問題已經被叫停。而RTO氧化燃燒法作為歐美、日韓是在軟包裝行業、涂布行業通用的方法，凈化率高，熱效率高。RTO氧化燃燒法高達99%～99.5%，是燃燒法中效率最高的一種處理方式。





四、共識

早在2016年，中國印刷及裝備器材工業協會環保及VOCs治理分會在了解國內現狀和國際發展情況后，明確指出“凹印VOCs末端治理如果短期內沒有新技術出現，RTO將成為主流。”

2017年12月，該協會成員在蕪湖相聚，肯定了兩年來推廣使用RTO技術的成果。包括：

1、RTO燃燒法處理達到國家和地方排放標準。

2、廢氣經過減風增濃后，經RTO分解產生的熱能回收給企業帶來可觀的經濟回報。

五、RTO系統特點

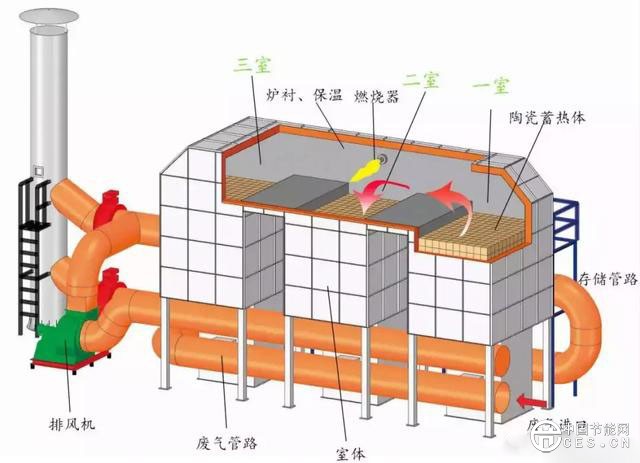

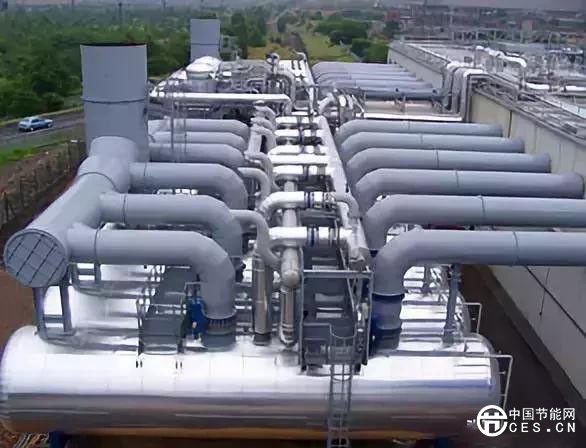

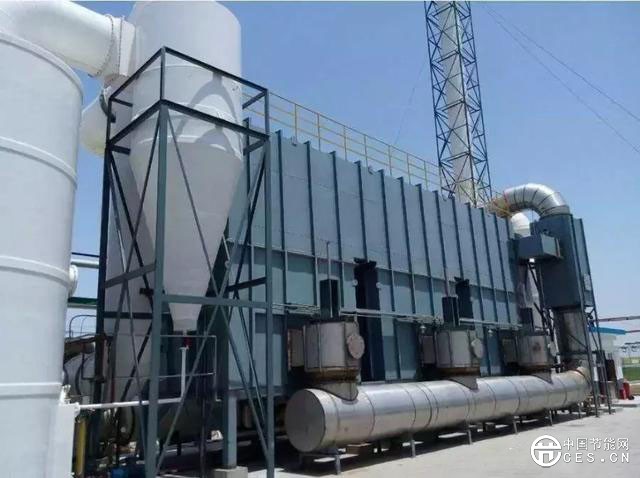

RTO(有機廢氣氧化焚燒系統)包含傳統的三床式RTO和旋轉式RTO。

1、旋轉式RTO特點

旋轉式RTO對設備的風壓波動小于25Pa,徹底解決了設備運行過程中料膜的張力波動。

旋轉式RTO廢氣連續導入燃燒室，消除了床式RTO開關動作出現的1%廢氣泄漏問題，凈化率達到99%以上。

旋轉式RTO由于體積小，散熱少，熱效率明顯提高。能有更多的熱能提供給印刷涂布設備。

旋轉閥閥體的壽命在二十年以上。

三重安全防爆設計。出現溶劑總量過量時，首先補加新風；出現溫度飆升時安全閥自動打開；還有金屬安全膜自動爆裂。這是恒君環保科技有限公司防止RTO產生爆炸、保證設備安全運行的關鍵技術。



2、旋轉式RTO結構

旋轉式RTO的結構分為驅動區、分配區、蓄熱區、燃燒區和排放區幾大部分。其中分配區的廢氣旋轉分配閥是RTO設備的核心部件，通過分配閥平穩旋轉將廢氣均勻地輸送到蓄熱區不同的扇區中，保證廢氣管道中氣體壓力的平穩，不會對上游生產設備的各項工藝指標造成任何影響。作為關鍵部件的分配閥，對精度、密封性及壽命都有嚴格的要求。

旋轉式RTO工作時，首先利用天然氣預熱加熱區，達到800℃時，再利用溶劑分解氧化產生的熱量維持運轉。排出的大量熱能經熱交換器輸送到印刷涂布設備，使原有的設備加熱系統不再消耗能源。節約的成本可使RTO投資在3～5年內收回。

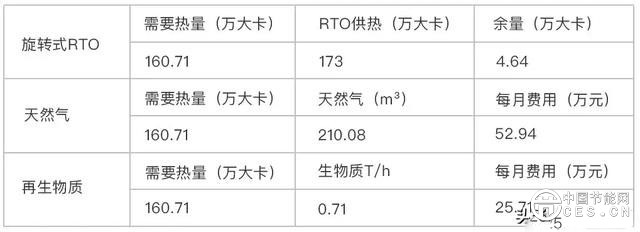

下表為某公司設備使用RTO供熱與原來使用兩種鍋爐供熱成本對比



六、VOCs廢氣收集與濃縮

旋轉式RTO工作時，當廢氣濃度達到2g/m³時，廢氣自身分解產生熱量，RTO燃燒室不再需要天然氣加熱。當廢氣濃度達到2.5g/m³以上時，多余的熱量就可以供給印刷涂布設備使用。當濃度不足時，通過減風增濃技術減少進風量和排風量，讓干燥系統內部熱空氣多循環幾遍來提高濃度，同時提高干燥風的風速，就能保證干燥速度和溶劑殘留不超標。系統需要的新風采集于無組織氣體重點區域，所有烘箱均為負壓狀態，配合地排風的合理布置，可有效降低車間異味。

在印刷機熱風系統中，有一個二次回風結構，它的本來作用是回用排出廢氣的熱能，在印刷物殘留溶劑不超標的前提下，盡量加大二次回風以降低印刷機的加熱成本。而這種方法恰恰實現了減風增濃的目的。當新風管、回風管、排風管風閥調節適當時，就能產生很好的節能和增濃效果。在此基礎上出現了幾種專門進行減風增濃的方法，單色組二次回風LEL濃度檢測控制法、整機回風循環法（ESO）、整機回風循環加濃度檢測控制法（并聯LEL），另外還有沸石轉輪濃縮法、空氣能熱泵二次回風法、干復機烘箱串風法，這些方法目前都有安裝或使用。減風增濃的效果主要看減風增濃后的廢氣濃度是否在2～6g/m³之間，車間無組織氣體是否減少。



七、無組織氣體管控

車間的無組織氣體主要來源于印刷單元處溶劑的揮發、烘箱干燥風的外溢、管道的泄漏。

為了阻止印刷單元揮發，一般采用油墨槽遮蓋密封的方法。如果使用一次性鍍膜電雕淺版，就可以使用密封雙刮刀，使油墨在密封的回路中循環，減少揮發和溶劑用量。

烘箱熱風外溢問題，在原理設計上一般排風量會稍大于進風量，使烘箱形成微負壓。同時改變進出料口的風刀的方向，防止在風力沖擊下沖出進出料口。這個需要檢查，有必要時調整風機速度和各管路的風門大小。另外，印刷機熱風廢氣系統部分管道中存在正壓力，是造成廢氣循環時泄漏的主要原因，結構密封性一定要好。在進行減風增濃時，新風的來源應盡量采集于溶劑揮發嚴重的區域。

對設備進行分區隔離，主要是把印刷部分、熱風部分、天橋烘箱部分用輕質裝修板材做成密閉包廂形式。密閉包廂內的無組織氣體，可以作為新風利用最終被送往RTO燃燒。為了達到最佳狀態，還有兩條路可走，一是采用沸石轉輪對無組織氣體進行濃縮，送RTO燃燒。沸石轉輪處理過的常溫氣體返回車間，保持車間壓力狀態。對低濃度無組織氣體沸石轉輪的凈化率完全能做到。二是采用沸石轉輪把無組織氣體和有組織氣體進行濃縮，經過噴淋塔送RTO燃燒。

八、效果

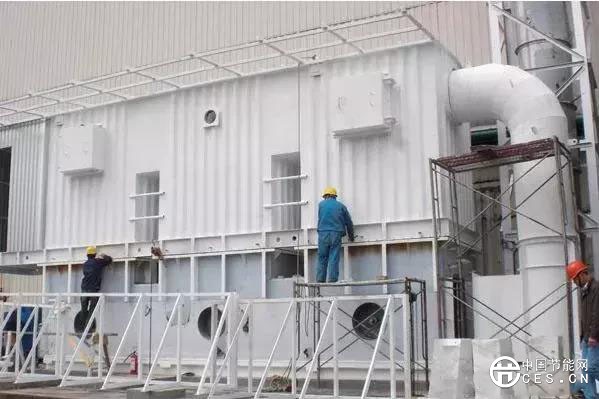

在國內已有30多家廠家選用上海恒君環保旋轉式RTO設備。在中國印工協VOCs治理委員會的監督下，完成了為期一個月的在線連續監測驗證工作。監測結果顯示旋轉式RTO在穩定運行，廢氣處理排放值始終小于30mg/m³。

兩年前我們期待凹印VOCs末端治理有新技術出現，并形成主流。但兩年過去了，沒有新技術出現ROT還是主流技術，認識了這一點我們就會少走彎路少浪費資金。而旋轉式RTO是燃燒法中效率最高、熱能利用率最高的方法。這也是歐美國家?guī)资陙眚炞C過的并一直使用的方法。
