120W PFC+QR解決方案(OB6563+OB2203)
昂 寶120W PFC+QR解決方案采用OB6563和OB2203芯片。其中OB6563是高性能的臨界模式（Transition mode）功率因子校正器（PFC），這款產品對傳統的臨界模式控制進行了優化設計，使系統易于實現接近于1的功率因子；同時集成了多項昂寶的專利技術， 提升了客戶的應用價值，分別實現了：
（1） 專利的諧波優化技術能實現極低的諧波失真（<10%@26?VAC）；
（2） 專利技術消除工作時的異音；
（3） 電流檢測電阻開路保護和三重過壓保護，確保了系統的安全性；
（4） 電流檢測回路內置雙重噪聲抑制功能，無須外加RC低通濾波器；
（5） 更低的動態OVP檢測電流，與PWM結合使用，系統能實現低待機能耗
OB2203 是多模式準諧振PWM控制芯片，通過準諧振工作模式，系統的開關損耗和EMI大大降低，能夠在200W的范圍內為系統提供超過88%的轉換效率和實現極低 的待機功耗（<300mW）。此芯片集成PFC控制電路和PFC IC電源開關管，在輕載或無載時自動關斷PFC IC，使輕載到滿載系統均符合自2007年實施的全球待機功耗要求與能效規范。與傳統的電源IC相比，OB2203大大降低了開關損耗，典型效率大于 90%，通過調節外部電容，能夠?qū)崿F(xiàn)可編程緩啟動功能，使得系統的應用更具靈活性。
目前OB6563和OB2203這兩種芯片都提供DIP8、SOP8兩種封裝模式，符合RoHS標準。
PFC+QR電源解決方案可廣泛應用于各類LCD TV、LCD顯示器、筆記本電腦適配器、醫療儀器電源及其他消費類電子。

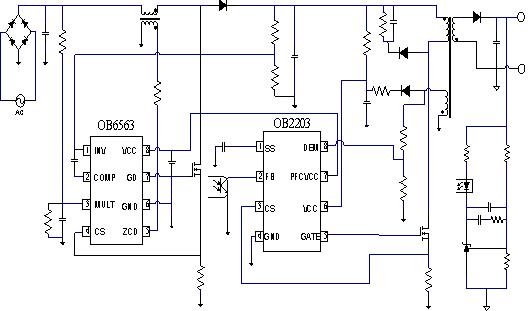

圖1. 120W PFC+QR解決方案典型應用示意圖
90W PFC+PWM解決方案（OB6563+OB2298）
昂寶90W PFC+PWM解決方案同樣采用昂寶高性能的臨界模式（Transition mode）功率因子校正器OB6563，與OB2298芯片結合使用，展現了昂寶產品的諸多優良特性。
OB2298是高度集成的PWM控制芯片，全面采用昂寶電子的“綠色引擎TM” 技術，并集成了PFC供電控制電路和PFC IC電源開關管，使系統在輕載或空載時自動關閉功率因素校正器（PFC IC），降低了整個系統待機功耗。此外，芯片內置先進的頻率擴展（shuffling）功能，能有效改善系統的EMI特性，可以為客戶降低系統成本、縮短 設計周期。
OB2298同時還具有以下特點：1500mA的Gate驅動能力；內置4mS軟啟動功能；管腳浮空保護和短路保護；電流工作模式，內置斜率補償和前沿消隱（LEB）模塊；內置保護鎖定功能（可選擇），提高了系統的可靠性。
目前OB6563和OB2203這兩種芯片都提供DIP8、SOP8兩種封裝模式，符合RoHS標準。
PFC+PWM電源解決方案可廣泛應用于各類打印機、LCD顯示器適配器、筆記本電腦適配器及各類綠色家電。
昂 寶電子致力于綠色節能的電源IC，所有產品以“高效節能”為顯著特點，并且提供全套綠色電源解決方案。除以上推出的兩款中大功率電源解決方案外，同時提供 32寸以上大屏幕LCD TV Power全套電源解決方案（OB6563、OB2288、OB2354），半橋式CCFL電源解決方案（OB3318），高性能高效率的全橋CCFL電 源（OB3329），以及小功率電源等系列解決方案，應用范圍覆蓋各種適配器、恒流恒壓電池充電器、“No Y電容”適配器、Notebook適配器、PC電源、打印設備電源、機頂盒、LCD TV、CCFL逆變器、液晶顯示器、便攜DVD等各個領域。所有昂寶產品都基于昂寶專利的“綠色引擎”技術，輕松滿足低待機能耗的國際要求，引起業內廠商 和技術人員的廣泛關注。
