我國現行鐵路設計規范要求通信信號等一級負荷應有兩路電源，分別供電至用電設備或低壓雙電源切換裝置處，目前設計中一般均由車站自動閉塞、貫通變壓器低 壓側各引一路電源至用電設備處雙電源切換箱，自雙電源切換箱下口饋出至負荷，在此供電系統中，雙電源切換裝置作為兩路電源的轉換點對能否保證可靠供電起著 關鍵作用。但目前在設計、使用中對如何選用雙電源切換裝置、雙電源切換裝置在不同配電系統中的設置、類型的選用以及管理等方面，還存在很多值得深入探討的 問題。
l 雙電源轉換的發展現狀
我國工程領域?qū)崿F(xiàn)雙電源切換有四種模式，即兩接觸器型、兩斷路器型、勵磁式專用轉換開關和電動式專用轉換開關。最初設計均為兩接觸器型，它是由兩臺接觸 器搭接而成的簡易電路，這種方式因其機械聯鎖不可靠、容易產生溫升發熱、觸點粘結、線圈燒毀，在目前工程中應用越來越少，接近淘汰；第二為兩斷路器式 (CB級)，這種雙電源轉換電路由兩斷路器搭接而成，另配機械聯鎖裝置，同時具有短路、過電流保護功能，但是這種模式機械聯鎖不太可靠，多用于計算電流較 大的場所；第三采用勵磁式專用轉換開關，它由勵磁式接觸器外加控制器構成一個整體裝置，機械聯鎖可靠，轉換時由電磁線圈產生吸引力來驅動開關，速度快。第 四由電動式開關構成，其主體為負荷隔離開關，作為機電一體式開關電器，轉換由電機驅動，轉換平穩迅速，且具有過0位功能(PC級)。
按GB／T 14048．11的規定：雙電源切換裝置可分為PC級或CB級兩個級別。PC級：能夠接通、承載、但不用于分?jǐn)喽搪冯娏?；CB級：配備過電流脫扣器，主觸頭能夠接通并用于分?jǐn)喽搪冯娏鳌?/p>
2 現行設計中有關爭議
目前設計中關于雙電源切換裝置的爭議和誤區主要有以下幾點
1)CB級、PC級雙電源轉換裝置如何選用；
2)雙電源轉換裝置選擇三極開關還是四極開關；
3)雙電源轉換裝置選擇兩位式還是三位式；
4)雙電源轉換裝置是否可作為隔離電器使用；
5)雙電源轉換裝置轉換時間的確定；
下面將針對這些問題展開討論，以期找到適用于鐵路通信信號供電系統的解決之道。
3 鐵路設計的對策

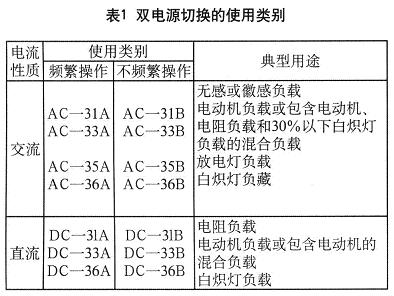

配電系統的特點和負荷的需要是設計中如何選擇雙電源切換的型式及各種參數的根本，顯然，接通與分?jǐn)嗄芰εc系統負載的自身特性及操作頻繁度關系甚大，在設計中需酌情分析。國標GB／T14048．11--2002按其不同用途規定了相應的使用類別(表1)。
鐵路通信信號負荷均為感性負載，同時由于為通信信號供電的高壓側10kV自閉線路、貫通線路分別設有備自投及重合閘裝置，除計劃檢修外停電次數較少，比較可靠，因此在一般車站應選用針對感性負載不頻繁操作的雙電源切換裝置。
基本原則確定后，針對上一章所提問題逐一分析如下：
1)如何選擇Pc級和CB級兩類轉換裝置
CB級本身帶熱磁保護，它的主觸頭能夠接通并用于分?jǐn)喽搪冯娏鳌＿x擇CB級時，只要求自動轉換裝置的執行斷路器選擇正確，即符合下列條件：①低壓斷路器 額定分?jǐn)嚯娏?有效值)大于該處的預期最大短路電流值(有效值)；②低壓斷路器選型與上下級出線回路低壓斷路器選型配合滿足配電保護選擇性要求。PC級只 有電源轉換功能，沒有短路及過載保護功能。額定電流小于等于250A的自動轉換開關，其額定短時耐受電流有效值(1s)一般在5～12kA左右；因此設計 中需要根據整個低壓配電系統的情況和場合，負荷的要求具體分析，客觀選擇。
實際應用中，在配電箱、柜內，CB級前端可只設置隔離電器或隔離開關，不必再設短路保護電器；而PC級前端就需要設置短路保護電器，且配電箱、柜內出線回路上的MCB還需要與前端設置的MCB有級聯配合的要求。
需要注意的是CB級轉換裝置會產生因保護功能所引發的一系列問題：
(1)增加了保護的級數，需要確保與上、下級之間的選擇性。
(2)由于雙電源轉換的動作輸入信號是取自電源進線的上口，當正常電源的電壓或頻率都正常時，斷路器因過流而脫扣造成負載失電，轉換裝置并不會動作。從這個角度說，CB級的保護功能，在系統的運行中是不利的。但在短路容量大的配電系統中，CB級有一定的優勢。
