1、項目概況
2011年，《中新天津生態城公屋管理暫行辦法》正式實施，
這意味著具有“新加坡特色”的公屋項目將首次在中國找到落腳
點，參考新加坡、香港等地的“公屋”建設模式，在生態城建設
一批綠色節能的舒適住宅建筑，滿足低收入人群的住房需求。在
公屋的管理過程中也充分參考新加坡的管理制度，對最低居住年
限、每家限制擁有一戶公屋以及住房空置的處分，杜絕投機炒作
的行為，“公屋”實際上屬于新型的中國廉租房。
為全面落實中新天津生態城100%綠色建筑的目標，生態城公
屋項目全部按照國家和生態城的綠色建筑設計標準進行設計和施
工[1]，公屋展示中心正是將公屋先進的綠色生態技術進行集成，通
過公屋展示中心將生態城綠色建筑采用的高效節能措施的實際使
用效果展示給參觀者和居住者，充分體現新型住宅建筑的先進性
和優越性，有利于推進綠色建筑的推廣實施率。
公屋展示中心位于中新天津生態城15號地公屋項目內，項
目西北側為和暢路，東北側為和風路。項目為公共建筑，主要功
能為中新天津生態城的公屋展示、辦公及檔案存儲功能，同時為
生態城房管局的辦公場所。項目占地面積8090.7m2，建筑面積
3467m2，建筑地上兩層，地下一層。建筑效果圖如下：

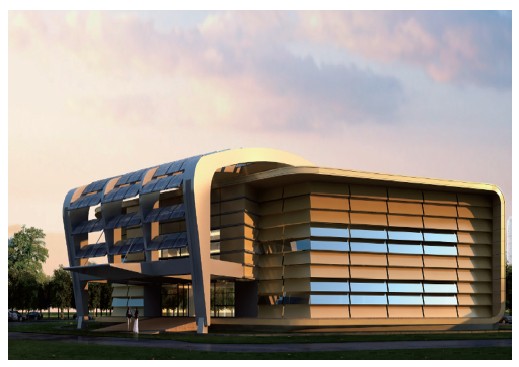

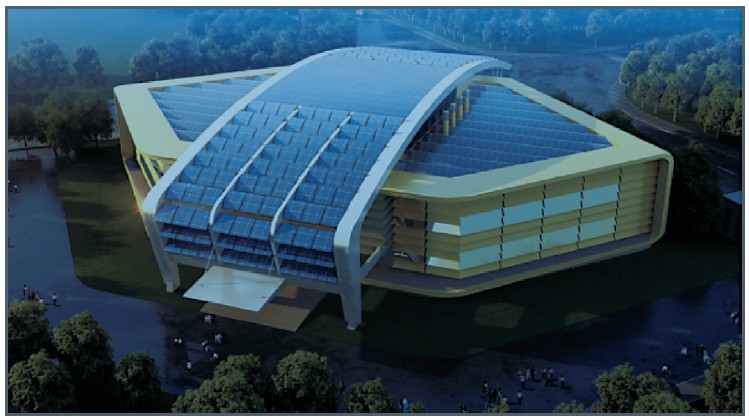

圖1 建筑效果圖

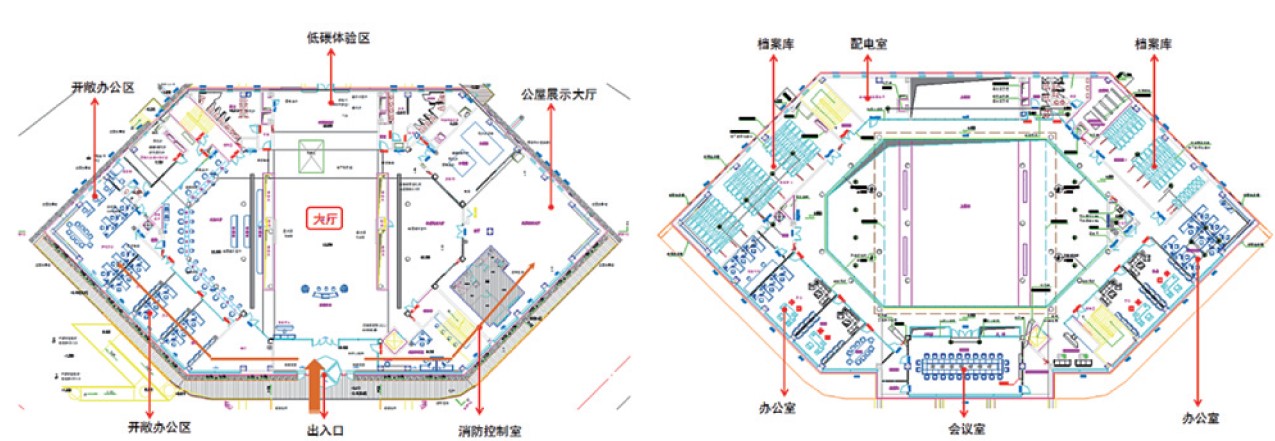

圖2 建筑一層和二層平面圖
公屋展示中心以我國綠色建筑三星級為設計目標，優先采用
各項被動節能技術、合理采用可再生能源、充分利用場地的雨水
和市政中水，綜合采取多項節材措施，目標打造成為生態城綠色
建筑技術示范項目。中新天津生態城公屋展示中心于2012年1月
通過建設部專家評審，獲得了綠色建筑三星級設計標識。
綠色建筑設計含“四節一環保”的各個方面，對建筑設計各
個細節均提出很高的要求，本文選擇節能技術進行介紹。
2、建筑規劃設計
公屋展示中心從建筑朝向、平面布置、場地綠化、圍護結構
設計四個方面，實現建筑節能規劃設計。
（1）建筑朝向和平面布置
建筑朝向選擇應充分考慮自然通風和自然采光的需求。本項
目建筑朝向為南北向，可充分利用夏季和過渡季節的室外新風，
實現良好的室內自然通風效果，降低空調系統能耗。在平面布置
時，將辦公室、會議室等人員主要活動的區域布置在南向，保證
良好的采光后和日照，有利于人員身心健康，而檔案室等區域布
置在北側，避免太陽直射，利于資料存儲，建筑平面整體規劃合
理，賦予人性化。建筑規劃為規則的六邊形，體型系數為0.22。
（2）場地綠化
場地的綠化布置直接影響建筑所在區域的局部微氣候，增
大綠化面積可直接減少夏季區域吸收的太陽輻射量，對于緩解城
市熱島效應十分明顯，進而間接的降低建筑夏季空調能耗，達到
節能的目的。本項目室外采用適合天津地區的鄉土植物，優化喬
木、灌木和草坪的搭配，形成富有生機的復層綠化體系，場區的
綠地率達到67%，改善局部氣候的效果較明顯。
為充分降低夏季空調系統的能耗，項目還在屋面設置了屋
頂綠化[2]，其比例達到80%以上，預計可實現夏季空調節電量
20%~25%。
（3）圍護結構設計
本項目建筑外墻采用300mm厚04級蒸壓輕質砂加氣混凝土砌
塊外貼150mm巖棉保溫，平均傳熱系數可達到0.16W/（m2·K），
屋面鋪設300mm厚擠塑聚苯板，傳熱系數為0.14W/（m2·K）。
外檐門窗、幕墻采用PA斷橋鋁合金雙中空(雙銀Low_E 6無
色+12Ar+6無色+12Ar+6無色)，建筑各朝向窗墻比均滿足《天津
市公共建筑節能設計標準》(DB29-153-2010)的要求，外窗傳熱
系數為1.10W/（m2·K），東西向外窗綜合遮陽系數為0.39。外
窗氣密性能不低于《建筑外窗氣密性能分級及其檢測方法》GB/
T7106-2008中規定的6級。
3、被動節能技術應用
3.1 自然采光設計
為了改善地下室及部分大進深房間的自然采光效果，本項目
在地下空間設置3個光導筒，為樓梯間、爬梯出口及電池間提供
自然采光，地下空間的平均采光系數由0提升到了0.23%；屋頂
設置20個光導筒，為檔案庫、辦公室、會議室、衛生間及無自然
采光條件的房間提供自然采光，一層的整體平均采光系數提升了
0.99%，二層的整體平均采光系數提升了1.21%。整體評價區域
約88.49%的主要功能空間采光系數能夠達到采光要求。下圖給出
二層主要區域設置導光筒前后的采光效果對比：

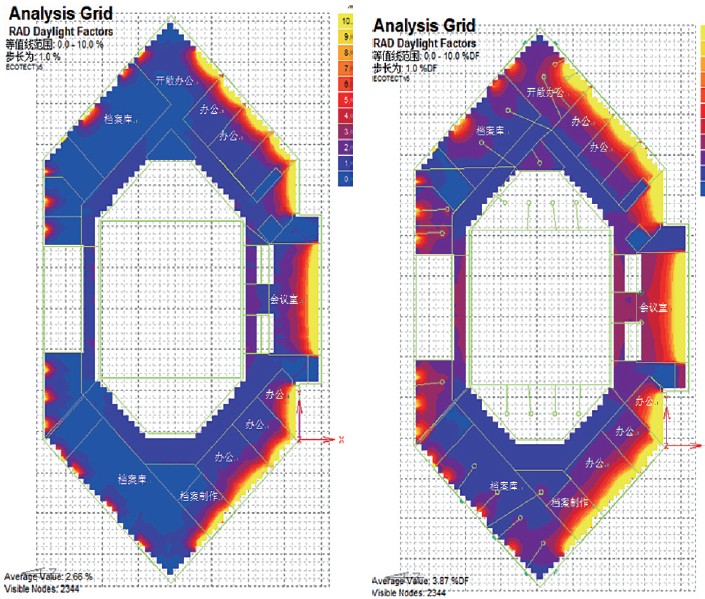

（a）二層無導光筒時自然采光效果 （b）設置導光筒后自然采光效果
圖3 二層自然采光效果對比
3.2 自然通風設計
本項目從以下三個方面考慮增強室內自然通風效果：
（1）建筑朝向，中新天津生態城夏季主導風向為SE，過渡
季節主導風向為SW，本項目建筑呈梭形，為東西對稱，朝向為南
北朝向，可充分利用夏季和過渡季節的主導風向。
（2）外窗設置，應增加迎夏季和過渡季節主導風向的開窗面
積，經核算外窗和幕墻可開啟面積比例達到66%以上，便于實現
自然通風。
（3）合理利用建筑中庭、天窗等，增強熱壓通風效果。通過
外窗直接通風，在過渡季節利用室外的采風口、室內地下層的自
然通風道及屋頂電動天窗，將室外自然風引入室內共享大廳，在
室外溫度為18℃時，基本可保證室內較舒適環境，達到強化自然
通風的效果。

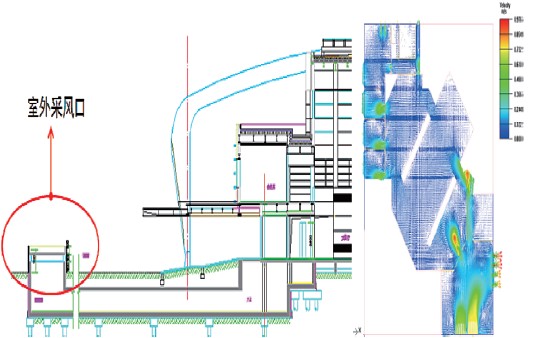

圖5 自然通風模擬效果
通過CFD軟件對本項目室內自然通風效果進行模擬，得到各
房間的換氣次數如表1。從表中可以看出，在夏季工況下，本項目
首層及二次空間整體換氣次數在6次以上，大于《綠色建筑評價標
準》規定的2次/小時，自然通風效果良好，有利于保證室內良好
的空氣品質，實現空調系統節能。

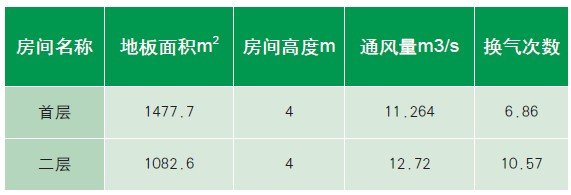

表1 公屋展示中心各區域通風量與換氣次數模擬結果（夏季）
4、主動節能設計
4.1 空調系統節能設計
本項目采用地源熱泵機組為建筑提供冷熱源?？照{(diào)總冷負荷
為193kW，高溫冷水地源熱泵機組負擔冷負荷175kW，VRF負
擔冷負荷18kW?？偀嶝摵蔀?73.5KW，高溫冷水地源熱泵機組
負擔熱負荷168kW，VRF負擔熱負荷5.5kW。經過計算，地源熱
泵系統的能效比，制冷COP=5.93，其能效遠遠高于一級能效標
準，節能效果明顯。

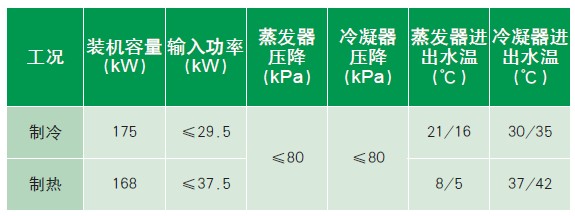

表2 地源熱泵機組主要性能參數
在空調末端設計方面，本項目根據各區域功能的不同，選擇
合理的節能措施：
（1）交易大廳、大廳、公屋交易大廳采用單區變風量全空氣
空調系統，送風機變頻。變頻風機可根據建筑負荷自動調節送風
量，實現節能的目的。
（2）空調系統所需新風由統一設置的溶液調濕新風機組提
供，公屋展示大廳末端采用毛細管網輻射系統，在吊頂內敷設毛
細管，通過飾面板向下散熱和吸熱，冬季部分房間采用地板輻射
采暖系統。輻射供冷在夏季降低圍護結構表面溫度，加強人體輻
射散熱份額，提高了舒適性，經模擬分析，輻射系統可節約空調
系統能能耗25%~30%；而地板輻射采暖同樣提高了冬季室內人員
的熱舒適，并可提高供熱效率10%以上。
（3）小開敞房間采用干式風機盤管加新風系統，風機盤管為
直流無刷型，可提高風機效率19.5%，有效降低風機能耗。
（4）各新風管道分支均安裝定風量調節器，與室內CO2傳感
器聯動。當室內CO2濃度超標時，自動增加送風中的新風比例，
在保證室內良好空氣質量的同時兼顧節能效果。
采用DOE-2軟件對項目空調和采暖系統的能耗進行模擬，結
果如圖6。從圖中可以看出，采用各項優化設計后，本項目采暖和
空調系統的總能耗下降了55.9%，節能效果十分明顯。

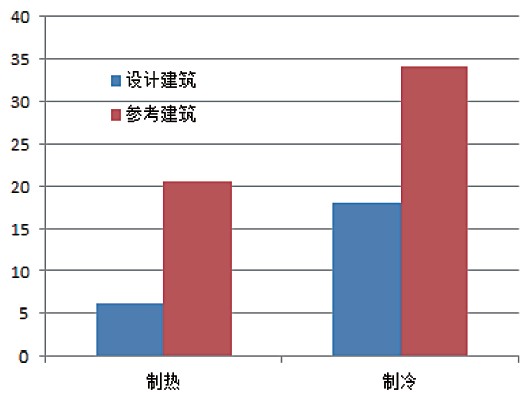

圖6 設計建筑與參考建筑采暖空調能耗對比（單位：kWh/m2·a）
4.2 照明系統節能設計
公共建筑照明系統的能耗占建筑總能耗的比例約為
22%~28%[3]，本項目含部分展示功能，對照明的需求較高，照明
節能對建筑能耗降低有重要意義。降低建筑照明能耗的措施有兩
個：一是采用節能燈具，二是采用合理的節能控制措施。
本項目室內一般照明采用細管徑直管型熒光燈（T5三基色熒
光燈）、LED燈、金屬鹵化物燈等高效照明光源，并且各房間或
場所的照明功率密度值按照現行國家標準《建筑照明設計標準》
GB 50034規定的目標值進行設計。

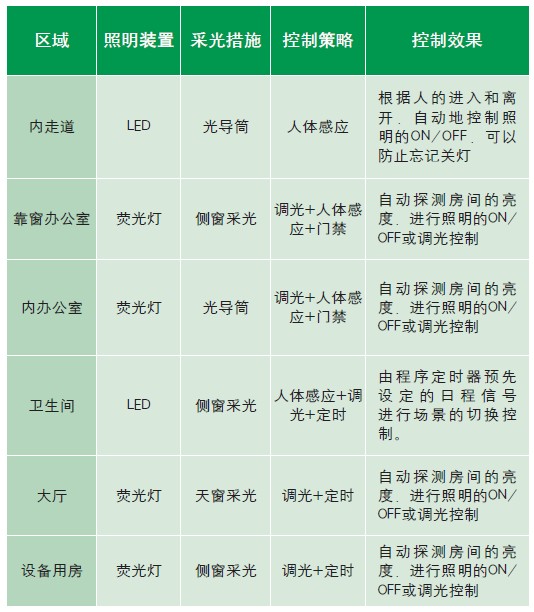

表3 照明節能設計
采用DOE-2軟件對項目照明能耗進行模擬，結果顯示本項
目照明能耗為27.29kWh/m2·a，而參考建筑的照明能耗為44.17
kWh/m2·a，通過以上措施，可以實現照明系統節能38.2%。
4.3 太陽能綜合利用
中新天津生態城的氣候?qū)儆诖箨懶园霛駶櫦撅L(fēng)氣候，四季
特征分明，年平均日照時數為2898.8小時，平均日照百分率為
64.7%，可進行合理的太陽能開發利用。本項目太陽能利用包括
兩個方面：一是太陽能熱水，二是太陽能光伏發電。
（1）太陽能熱水設計
本項目采用太陽能熱水為主、電熱水器輔助加熱的生活熱水
供應系統，設置集中式太陽能熱水系統，將太陽能集熱板敷設于
屋頂，水箱設置于室內。采用間接式太陽能系統，利用防凍介質
換熱，加熱儲水箱中的水。對生活熱水系統水量進行計算，結果
如下：

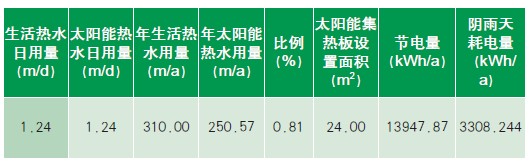

表4 太陽能熱水計算
太陽能熱水系統日產水量1.24m3/d，全年所能提供的熱水量
為250.57 m3/a，占全年生活熱水需求的81%，年節約用電1.39萬
kWh。

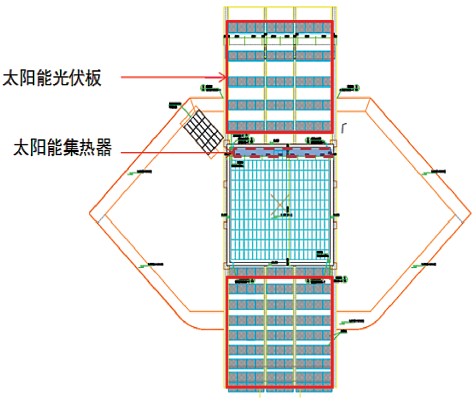

圖7 屋頂太陽能光伏板與集熱器布置情況
除提供生活熱水外，本項目還將太陽能熱水系統與地源熱泵
耦合，冬季利用部分太陽能集熱板對地源側水的升溫，提高機組
COP，夏季利用冷凝器的余熱提供部分生活熱水，實現可再生能
源的綜合利用。

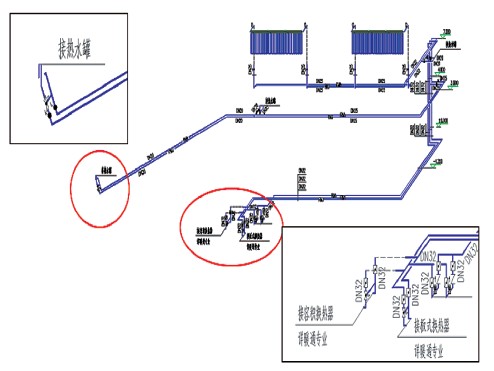

圖8 太陽能熱水耦合地源熱泵系統圖
（2）太陽能光伏設計
本項目作為天津生態城光伏發電技術試用的重點工程，同時
承擔光伏發電技術相關科研工作。項目在屋頂合理布置光伏板，
組件轉換效率為16.7%，電池轉換效率為18.9%光伏發電總裝機
容量約303kWp，全年發電量約295.36MWh，原則上可滿足建筑
全部的用電需求。光伏發電系統接入公共電網的用戶側，實現負
載供電。

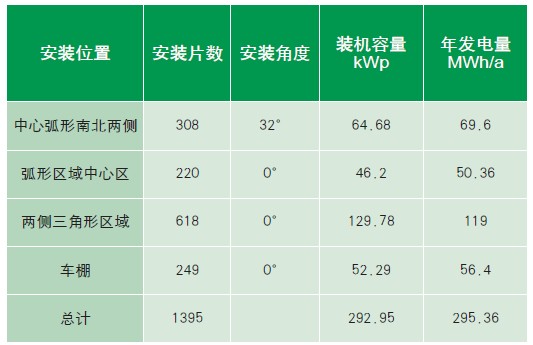

表5 太陽能光伏板設計情況
為了在不影響建筑立面效果的同時最大限度的利用太陽能
資源，本項目光伏技術設計時充分考慮與建筑的一體化設計：在
屋頂設置弧形的光伏板支架，增加屋面布置光伏板的面積，光伏
板布置與建筑整體風格一致，優雅大方，同時使展示中心更富有
現代感和科技感；在建筑南向設置光伏板支架，通過計算機模擬
分析支架的形狀與流線，將光伏板與建筑外遮陽和自然通風相結
合，充分體現實用性。
圖9 建筑南向太陽能光伏與建筑一體化設計效果圖
由于目前我國光伏發電技術仍處于初級發展階段，具有造價
高、效率低的問題，因此此項技術的推廣還面臨較大的困難。
5、示范與展示價值
通過采用以上節能技術，本項目綜合節能率達到了70%，節
能效果十分明顯。
生態城公屋展示中心作為生態城公屋項目的銷售中心，以
“被動優先，主動優化”為原則進行綠色建筑設計。充分利用建
筑自身設計特點，強化室內的自然通風及采光。根據使用功能空
間不同，設置節能高效的空調通風系統，提高室內環境的舒適
度。最大限度的利用太陽能等可再生能源，建立完善、先進的智
能化系統，大量創新、實用的綠色建筑技術的集成應用，全面提
升建筑的品質，通過被動式設計使建筑物耗能達到合理的極限，
通過主動式設計提高設備能源使用效率，積極探索超低能耗建筑
的發展。
隨著中新天津生態城建設力度的不斷增大，各類節能技術將
在更多的建筑中推廣和實施，公屋展示中心設計和實踐過程中積
累的工程經驗、模擬分析經驗、運營數據可作為技術積累，支持
生態城市的發展和前進。

2011年，《中新天津生態城公屋管理暫行辦法》正式實施，
這意味著具有“新加坡特色”的公屋項目將首次在中國找到落腳
點，參考新加坡、香港等地的“公屋”建設模式，在生態城建設
一批綠色節能的舒適住宅建筑，滿足低收入人群的住房需求。在
公屋的管理過程中也充分參考新加坡的管理制度，對最低居住年
限、每家限制擁有一戶公屋以及住房空置的處分，杜絕投機炒作
的行為，“公屋”實際上屬于新型的中國廉租房。
為全面落實中新天津生態城100%綠色建筑的目標，生態城公
屋項目全部按照國家和生態城的綠色建筑設計標準進行設計和施
工[1]，公屋展示中心正是將公屋先進的綠色生態技術進行集成，通
過公屋展示中心將生態城綠色建筑采用的高效節能措施的實際使
用效果展示給參觀者和居住者，充分體現新型住宅建筑的先進性
和優越性，有利于推進綠色建筑的推廣實施率。
公屋展示中心位于中新天津生態城15號地公屋項目內，項
目西北側為和暢路，東北側為和風路。項目為公共建筑，主要功
能為中新天津生態城的公屋展示、辦公及檔案存儲功能，同時為
生態城房管局的辦公場所。項目占地面積8090.7m2，建筑面積
3467m2，建筑地上兩層，地下一層。建筑效果圖如下：
圖1 建筑效果圖
圖2 建筑一層和二層平面圖
公屋展示中心以我國綠色建筑三星級為設計目標，優先采用
各項被動節能技術、合理采用可再生能源、充分利用場地的雨水
和市政中水，綜合采取多項節材措施，目標打造成為生態城綠色
建筑技術示范項目。中新天津生態城公屋展示中心于2012年1月
通過建設部專家評審，獲得了綠色建筑三星級設計標識。
綠色建筑設計含“四節一環保”的各個方面，對建筑設計各
個細節均提出很高的要求，本文選擇節能技術進行介紹。
2、建筑規劃設計
公屋展示中心從建筑朝向、平面布置、場地綠化、圍護結構
設計四個方面，實現建筑節能規劃設計。
（1）建筑朝向和平面布置
建筑朝向選擇應充分考慮自然通風和自然采光的需求。本項
目建筑朝向為南北向，可充分利用夏季和過渡季節的室外新風，
實現良好的室內自然通風效果，降低空調系統能耗。在平面布置
時，將辦公室、會議室等人員主要活動的區域布置在南向，保證
良好的采光后和日照，有利于人員身心健康，而檔案室等區域布
置在北側，避免太陽直射，利于資料存儲，建筑平面整體規劃合
理，賦予人性化。建筑規劃為規則的六邊形，體型系數為0.22。
（2）場地綠化
場地的綠化布置直接影響建筑所在區域的局部微氣候，增
大綠化面積可直接減少夏季區域吸收的太陽輻射量，對于緩解城
市熱島效應十分明顯，進而間接的降低建筑夏季空調能耗，達到
節能的目的。本項目室外采用適合天津地區的鄉土植物，優化喬
木、灌木和草坪的搭配，形成富有生機的復層綠化體系，場區的
綠地率達到67%，改善局部氣候的效果較明顯。
為充分降低夏季空調系統的能耗，項目還在屋面設置了屋
頂綠化[2]，其比例達到80%以上，預計可實現夏季空調節電量
20%~25%。
（3）圍護結構設計
本項目建筑外墻采用300mm厚04級蒸壓輕質砂加氣混凝土砌
塊外貼150mm巖棉保溫，平均傳熱系數可達到0.16W/（m2·K），
屋面鋪設300mm厚擠塑聚苯板，傳熱系數為0.14W/（m2·K）。
外檐門窗、幕墻采用PA斷橋鋁合金雙中空(雙銀Low_E 6無
色+12Ar+6無色+12Ar+6無色)，建筑各朝向窗墻比均滿足《天津
市公共建筑節能設計標準》(DB29-153-2010)的要求，外窗傳熱
系數為1.10W/（m2·K），東西向外窗綜合遮陽系數為0.39。外
窗氣密性能不低于《建筑外窗氣密性能分級及其檢測方法》GB/
T7106-2008中規定的6級。
3、被動節能技術應用
3.1 自然采光設計
為了改善地下室及部分大進深房間的自然采光效果，本項目
在地下空間設置3個光導筒，為樓梯間、爬梯出口及電池間提供
自然采光，地下空間的平均采光系數由0提升到了0.23%；屋頂
設置20個光導筒，為檔案庫、辦公室、會議室、衛生間及無自然
采光條件的房間提供自然采光，一層的整體平均采光系數提升了
0.99%，二層的整體平均采光系數提升了1.21%。整體評價區域
約88.49%的主要功能空間采光系數能夠達到采光要求。下圖給出
二層主要區域設置導光筒前后的采光效果對比：
（a）二層無導光筒時自然采光效果 （b）設置導光筒后自然采光效果
圖3 二層自然采光效果對比
3.2 自然通風設計
本項目從以下三個方面考慮增強室內自然通風效果：
（1）建筑朝向，中新天津生態城夏季主導風向為SE，過渡
季節主導風向為SW，本項目建筑呈梭形，為東西對稱，朝向為南
北朝向，可充分利用夏季和過渡季節的主導風向。
（2）外窗設置，應增加迎夏季和過渡季節主導風向的開窗面
積，經核算外窗和幕墻可開啟面積比例達到66%以上，便于實現
自然通風。
（3）合理利用建筑中庭、天窗等，增強熱壓通風效果。通過
外窗直接通風，在過渡季節利用室外的采風口、室內地下層的自
然通風道及屋頂電動天窗，將室外自然風引入室內共享大廳，在
室外溫度為18℃時，基本可保證室內較舒適環境，達到強化自然
通風的效果。
圖5 自然通風模擬效果
通過CFD軟件對本項目室內自然通風效果進行模擬，得到各
房間的換氣次數如表1。從表中可以看出，在夏季工況下，本項目
首層及二次空間整體換氣次數在6次以上，大于《綠色建筑評價標
準》規定的2次/小時，自然通風效果良好，有利于保證室內良好
的空氣品質，實現空調系統節能。
表1 公屋展示中心各區域通風量與換氣次數模擬結果（夏季）
4、主動節能設計
4.1 空調系統節能設計
本項目采用地源熱泵機組為建筑提供冷熱源?？照{(diào)總冷負荷
為193kW，高溫冷水地源熱泵機組負擔冷負荷175kW，VRF負
擔冷負荷18kW?？偀嶝摵蔀?73.5KW，高溫冷水地源熱泵機組
負擔熱負荷168kW，VRF負擔熱負荷5.5kW。經過計算，地源熱
泵系統的能效比，制冷COP=5.93，其能效遠遠高于一級能效標
準，節能效果明顯。
表2 地源熱泵機組主要性能參數
在空調末端設計方面，本項目根據各區域功能的不同，選擇
合理的節能措施：
（1）交易大廳、大廳、公屋交易大廳采用單區變風量全空氣
空調系統，送風機變頻。變頻風機可根據建筑負荷自動調節送風
量，實現節能的目的。
（2）空調系統所需新風由統一設置的溶液調濕新風機組提
供，公屋展示大廳末端采用毛細管網輻射系統，在吊頂內敷設毛
細管，通過飾面板向下散熱和吸熱，冬季部分房間采用地板輻射
采暖系統。輻射供冷在夏季降低圍護結構表面溫度，加強人體輻
射散熱份額，提高了舒適性，經模擬分析，輻射系統可節約空調
系統能能耗25%~30%；而地板輻射采暖同樣提高了冬季室內人員
的熱舒適，并可提高供熱效率10%以上。
（3）小開敞房間采用干式風機盤管加新風系統，風機盤管為
直流無刷型，可提高風機效率19.5%，有效降低風機能耗。
（4）各新風管道分支均安裝定風量調節器，與室內CO2傳感
器聯動。當室內CO2濃度超標時，自動增加送風中的新風比例，
在保證室內良好空氣質量的同時兼顧節能效果。
采用DOE-2軟件對項目空調和采暖系統的能耗進行模擬，結
果如圖6。從圖中可以看出，采用各項優化設計后，本項目采暖和
空調系統的總能耗下降了55.9%，節能效果十分明顯。
圖6 設計建筑與參考建筑采暖空調能耗對比（單位：kWh/m2·a）
4.2 照明系統節能設計
公共建筑照明系統的能耗占建筑總能耗的比例約為
22%~28%[3]，本項目含部分展示功能，對照明的需求較高，照明
節能對建筑能耗降低有重要意義。降低建筑照明能耗的措施有兩
個：一是采用節能燈具，二是采用合理的節能控制措施。
本項目室內一般照明采用細管徑直管型熒光燈（T5三基色熒
光燈）、LED燈、金屬鹵化物燈等高效照明光源，并且各房間或
場所的照明功率密度值按照現行國家標準《建筑照明設計標準》
GB 50034規定的目標值進行設計。
表3 照明節能設計
采用DOE-2軟件對項目照明能耗進行模擬，結果顯示本項
目照明能耗為27.29kWh/m2·a，而參考建筑的照明能耗為44.17
kWh/m2·a，通過以上措施，可以實現照明系統節能38.2%。
4.3 太陽能綜合利用
中新天津生態城的氣候?qū)儆诖箨懶园霛駶櫦撅L(fēng)氣候，四季
特征分明，年平均日照時數為2898.8小時，平均日照百分率為
64.7%，可進行合理的太陽能開發利用。本項目太陽能利用包括
兩個方面：一是太陽能熱水，二是太陽能光伏發電。
（1）太陽能熱水設計
本項目采用太陽能熱水為主、電熱水器輔助加熱的生活熱水
供應系統，設置集中式太陽能熱水系統，將太陽能集熱板敷設于
屋頂，水箱設置于室內。采用間接式太陽能系統，利用防凍介質
換熱，加熱儲水箱中的水。對生活熱水系統水量進行計算，結果
如下：
表4 太陽能熱水計算
太陽能熱水系統日產水量1.24m3/d，全年所能提供的熱水量
為250.57 m3/a，占全年生活熱水需求的81%，年節約用電1.39萬
kWh。
圖7 屋頂太陽能光伏板與集熱器布置情況
除提供生活熱水外，本項目還將太陽能熱水系統與地源熱泵
耦合，冬季利用部分太陽能集熱板對地源側水的升溫，提高機組
COP，夏季利用冷凝器的余熱提供部分生活熱水，實現可再生能
源的綜合利用。
圖8 太陽能熱水耦合地源熱泵系統圖
（2）太陽能光伏設計
本項目作為天津生態城光伏發電技術試用的重點工程，同時
承擔光伏發電技術相關科研工作。項目在屋頂合理布置光伏板，
組件轉換效率為16.7%，電池轉換效率為18.9%光伏發電總裝機
容量約303kWp，全年發電量約295.36MWh，原則上可滿足建筑
全部的用電需求。光伏發電系統接入公共電網的用戶側，實現負
載供電。
表5 太陽能光伏板設計情況
為了在不影響建筑立面效果的同時最大限度的利用太陽能
資源，本項目光伏技術設計時充分考慮與建筑的一體化設計：在
屋頂設置弧形的光伏板支架，增加屋面布置光伏板的面積，光伏
板布置與建筑整體風格一致，優雅大方，同時使展示中心更富有
現代感和科技感；在建筑南向設置光伏板支架，通過計算機模擬
分析支架的形狀與流線，將光伏板與建筑外遮陽和自然通風相結
合，充分體現實用性。
圖9 建筑南向太陽能光伏與建筑一體化設計效果圖
由于目前我國光伏發電技術仍處于初級發展階段，具有造價
高、效率低的問題，因此此項技術的推廣還面臨較大的困難。
5、示范與展示價值
通過采用以上節能技術，本項目綜合節能率達到了70%，節
能效果十分明顯。
生態城公屋展示中心作為生態城公屋項目的銷售中心，以
“被動優先，主動優化”為原則進行綠色建筑設計。充分利用建
筑自身設計特點，強化室內的自然通風及采光。根據使用功能空
間不同，設置節能高效的空調通風系統，提高室內環境的舒適
度。最大限度的利用太陽能等可再生能源，建立完善、先進的智
能化系統，大量創新、實用的綠色建筑技術的集成應用，全面提
升建筑的品質，通過被動式設計使建筑物耗能達到合理的極限，
通過主動式設計提高設備能源使用效率，積極探索超低能耗建筑
的發展。
隨著中新天津生態城建設力度的不斷增大，各類節能技術將
在更多的建筑中推廣和實施，公屋展示中心設計和實踐過程中積
累的工程經驗、模擬分析經驗、運營數據可作為技術積累，支持
生態城市的發展和前進。
