1 傳統控制不足之處
1.系統多為單機控制，工程安裝好以后，無法知道整個系統的運行情況；
2.控制調節如開、關、設置參數等需要到現場才能進行；
3.即時參數需到現場在才能知道，如溫度、水位等參數；
4.無運行記錄；
5.出現故障時，無法定位故障出現在什么地方，無論什么情況都需要人到現場解決。
2 太陽能遠程監控技術概述
1.太陽能工程現場安裝控制元器件、主板，通過局域網、廣域網連接客戶端、總部電腦主機，實現遠程操作；
2.通過運行記錄（表格形式），根據每個時段的太陽輻照強度、水溫、水位、用水情況作出合理調節；
3.系統出現故障，什么時候出故障，出什么故障，有歷史記錄可查。在很多時候電話就可以解決，無需派人到客戶端解決，統一管理，降低售后服務成本，提高售后服務水平；
4.異地集中統一管理，提高競爭力；
5.實時監控，隨時了解各個工程的設備運行情況；
6.控制系統的歷史記錄，為改進提供數據，通過分析每個時段的水溫、太陽能輻照強度，用水情況，遠程設置相應的參數，以提高系統的節能效果；
7.全自動智能控制；
8.一地或多地實現大屏幕中文顯示，通俗易懂，操作簡單。
3 局域網控制（見圖1）

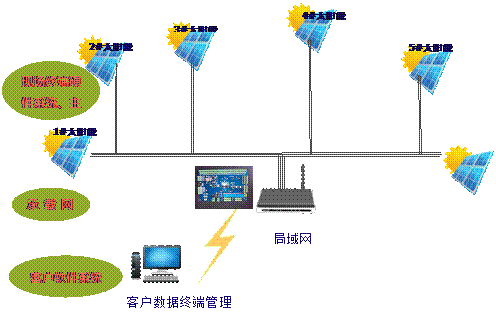

4 廣域網控制（見圖2）
圖2廣域網控制
5 管理主界面（見圖3）
圖3管理主界面

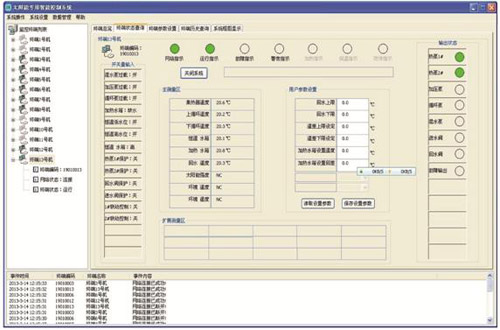

6 運行界面（見圖4）
圖4運行界面

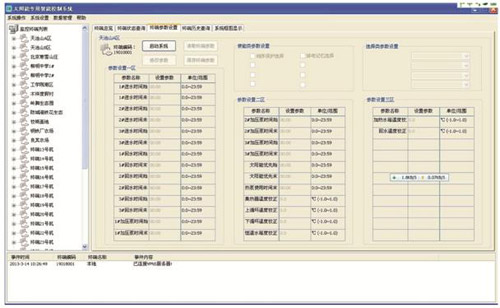

7 參數設置界面（見圖5）
圖5參數設置界面
8 系統信息界面（見圖6）
圖6 系統信息界面

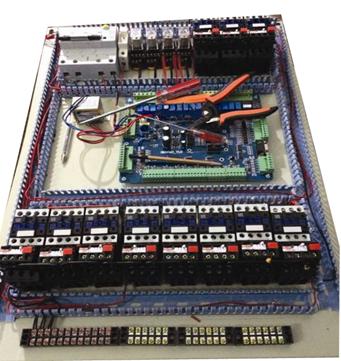

9 現場控制箱及主板（見圖7）
圖7現場控制箱主板
10 控制主板核心技術
10.1使用條件
1.運行電壓及頻率：AC220V±10%，50Hz；
2.運行環境溫度：-15～80℃；
3.儲存溫度：-30～80℃；
4.濕度要求：0～95%RH ；
5.輸出電流：每路≤1A ；
6.溫度控制精度：±1℃。
10.2主控板模擬溫度量輸入一
1.集熱器溫度；
2.恒溫水箱溫度；
3.加熱水箱溫度；
4.回水溫度。
10.3主控板開關量輸入二
1.恒溫水箱低水位；
2.恒溫水箱中水位；
3.恒溫水箱高水位；
4.加熱水箱低水位；
5.加熱水箱高水位；
6.太陽能循環泵保護；
7.回水泵保護。
10.4主控板輸出（設備）
1.循環泵
2.回水泵
3.輔熱設備
10.5循環泵運行
可以選擇只開1臺循環泵，T1為集熱器溫度，T2為恒溫水箱溫度，TA=T1－T2，TB=溫差上限設定值，TC=溫差下限設定值。
循環泵啟動條件：加熱水箱水位非缺水，TA≥TB時，循環泵啟動。
循環泵關閉條件：TA＜TC時；加熱水箱缺水。
滿足以上任一條件時，關閉循環泵。
10.6回水泵運行
在回水閥工作時間段內，按以下方式控制：每個工作時間段對應一個回水溫度上限和一個回水溫度下限。
回水溫度＜回水溫度下限時，啟動回水泵。
回水溫度＞回水溫度上限時，關閉回水泵。
10.7輔熱（如空氣源熱泵）控制
在太陽能系統優先時間短內（時間可調），恒溫水箱溫度<設置恒溫水箱設置溫度（設置回差）循環泵持續N分鐘（持續時間可調）不工作，同時恒溫水箱水位不缺水時，啟動空氣源熱泵。
恒溫水箱溫度>恒溫水箱設置溫度，或者循環泵已經工作持續15s，或者恒溫水箱缺水，滿足以上任一條件，關閉空氣源熱泵。
10.8系統保護功能（報警時輸出報警信號）
10.8.1供水泵保護：供水泵啟動6秒后檢測加壓泵保護開關，連續閉合3秒，進入保護狀態，關閉相應的加壓泵，同時顯示告警。（告警處理）
10.8.2循環泵保護：循環泵啟動6s后檢測循環泵保護開關，連續閉合3s，進入保護狀態，關閉循環泵，同時顯示告警。（告警處理）
10.8.3回水泵保護：混水泵啟動6s后檢測混水泵保護開關，連續閉合3s，進入保護狀態，關閉相應的回水泵，同時顯示告警。（告警處理）

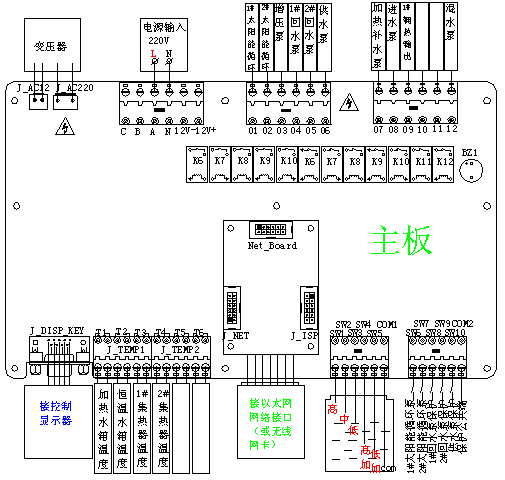

11 控制主板設計(見圖8）
圖8控制主板設計
12 遠程監控在實際工程中的運用
12.1利用寬帶網絡平臺，設置一個系統監控中心，即可監視多棟宿舍樓的熱水運行情況，也可以連接到公司辦公樓的監控中心一起管理，可以使管理員不需逐 個檢查， 而只需通過電腦遠程監控，即可了解整個系統的運行情況。在處理故障和檢修時不影響正常供熱水，保證熱水的正常供應。它可以實現對分布式設備的遠程數據采 集、現場智能控制、中心監測及故障報警、運行數據記錄等重要功能，為設備群的穩定運行及連續服務提供有力的保障。
12.2 監控中心主要作用：實現對分布式設備的遠程數據采集、現場智能控制、中心監測及故障報警、運行數據記錄等，采用寬帶網作為通信平臺。
12.3監控中心配備電腦及寬帶網的接入設備。在專用控制軟件的支持下，實現數據接收、記錄及超限警告、報警的功能。監控中心可同時監控整個住宅樓熱水設備的運行。
12.4 采集的數據
1.各監測點的溫度值； 2. 各監測點的水位； 3.各監測點的水流情況；
4.熱泵的啟、停情況； 5.各水泵的啟停情況。
12.5系統功能
12.5.1系統部件所有工作狀態參數的顯示、保存及查詢。系統部件的告警信息的顯示、保存及查詢、統計（按時間、報警級別及機組查詢）。
12.5.2電腦輪巡數據保存間隔為10~30min（故障除外，全部保存）；熱泵和太陽能系統主要部件工作參數可由監控軟件中高級管理員設置。比如：水溫、時間、液位等。
12.5.3電腦可以讀取和同步所有樓的熱泵控制系統的時間。
12.5.4 故障報警，故障分為幾個級別，重要的告警信息列表一直顯示并聲音提示直到被處理或告警消除。系統記錄告警時間和處理時間及處理方法、處理人員、告警解除時間等以備查詢（重要告警可不刪除），非重要告警不會掩蓋重要告警。
12.5.5 對每棟樓進行用電、用水的日、月、年統計，并能進行每天每周每月人均用電、用水等的計算及每棟樓單位熱水 、耗電量等效益分析及比較，并能用圖直觀顯示。
12.5.6 系統軟件具有中英文雙語版，中英文任意切換。
12.5.7 值班人員交接班記錄管理及權限管理，角色分三級：系統管理人員、操作員（值班員）、領導。
12.5.8 以上各種查詢及圖表等能打印出報表和導出到EXCEL文件。
12.5.9 數據庫可采用本地單機版數據庫，數據庫可保存和備份（導入和導出）。
12.5.10個別樓的熱泵系統故障或網絡故障不影響電腦監控軟件的操作和運行監控。
12.6硬件設備一
太陽能集熱器、預熱水箱、恒溫水箱、空氣源熱泵、兩套太陽能循環控制裝置（一備一用）、一套補冷水裝置、一套熱泵內循環裝置、兩套熱水加壓裝置、一套回水裝置、兩套供水裝置。
12.7硬件設備二
溫差探頭、監測點溫度探頭、監測點的水位探頭、監測點的水流量計。
12.8硬件設備三
溫差探頭、監測點溫度探頭、監測點的水位探頭、監測點的水流量計、遠傳水表；屋面控制箱；控制線纜。
12.9硬件設備四
物業管理中心控制電腦、顯示屏。
12.10軟件設備
太陽能熱水監控系統軟件。

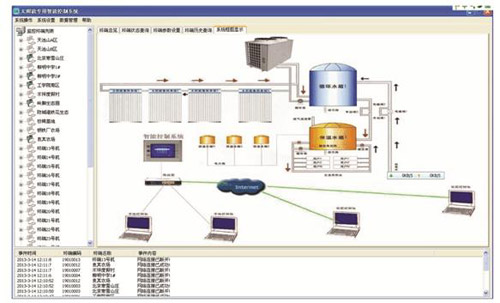

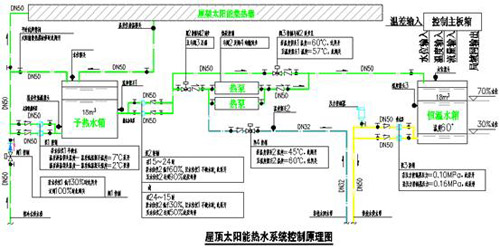

12.11太陽能熱水系統控制原理（見圖9）

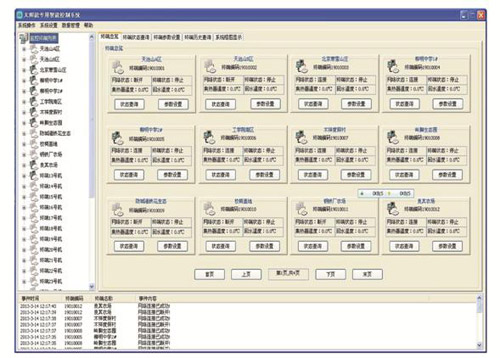

12.12監控系統主控制界面（見圖10）
圖10 監控系統主控制界面

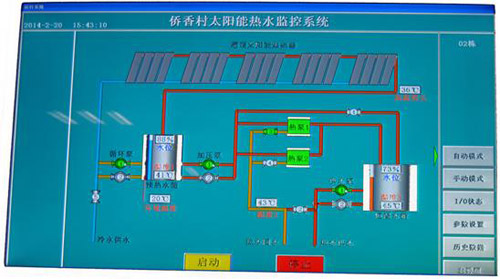

12.13監控系統參數實際界面(見圖11)
圖11監控系統參數實際界面

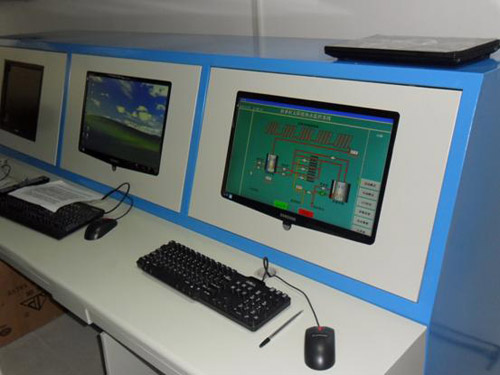

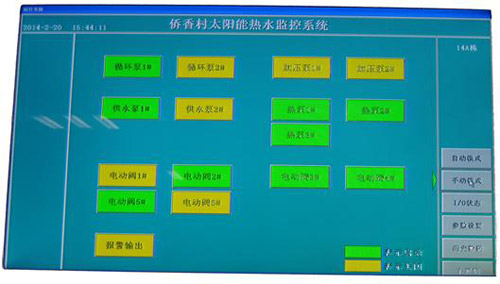

12.14實際電腦控制界面（見圖12）
圖12 實際電腦控制界面

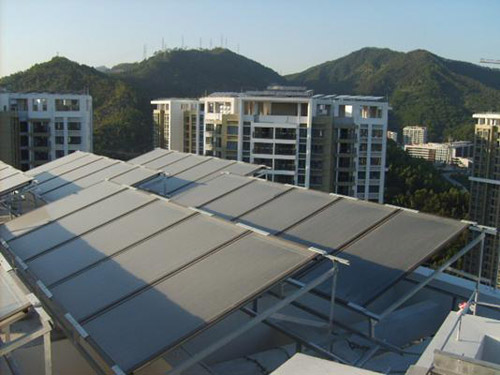

12.15屋面太陽能熱水系統（見圖13)
圖13屋面太陽能熱水系統
13 結語
太陽能工程系統分為主體設備系統、管道系統、控制系統，三者均需注重質量，協調發展，創新遠程監控技術，是未來行業發展的大方向。
