80年代以來，塑料機械工業在我國獲得了蓬勃發展，特別是塑料注塑機年生產能力已達萬臺以上，不僅滿足了國內生產的需要，還大量出口創匯，為滿 足這種機器高輸出力、快速響應、高速、壓力控制精度和重復精度的技術要求，國產注塑機幾乎全部采用了液壓傳動和電液比例控制技術。為進一步提高精度，國外 還開發了過程變量：模腔壓力、注射速度、螺桿轉速等閉環微機控制的電液系統。我國在這方面也作了相應的研究。但是進入90年代以來，隨著世界各國在環境保 護，如能耗、噪聲、泄漏等控制方面日益嚴格的要求，節能已成為注塑機電液系統的研究重點。為降低能耗，德、日等國已開發了全電氣傳動控制的注塑機，并投放 市場。與電液控制相比，目前電氣傳動還存在無法實現集中控制，很難實現高精度的壓力控制，必須經過中間轉換裝置才能實現直線傳動等不足，但已向電液控制提 出了嚴厲的挑戰。因此，電液控制系統必須在節能技術方面做出相應發展，才可能避免被全電控技術取代。
2、國產注塑機電液控制技術現狀
目前國產注塑機幾乎全部應用了電液比例技術，其技術特征是用三通型的比例調速閥控制速度，再在其上迭加比例壓力先導閥控制系統壓力。同最初采用 分離元件構成的系統相比，該系統雖可大大減少元件數量、簡化結構，但因采用定量泵供油，工作過程中始終存在與流量有關的能量損失，特別是保壓過程中，這部 分的能耗處于最大值。這樣的系統在國外已很少采用。
3、負載感應注塑機電液系統
針對閥控電液控制系統有比較大能量損失的不足，國外發展了應用變量泵和電液比例閥結合的負載感應型的注塑機電液控制系統，原理如圖1所示。執行 機構的運動速度將由流過比例節流閥的流量和變量泵相結合來控制。比例節流閥進出口油壓反饋到變量泵控制機構的先導閥上，通過這一差壓反饋調整泵的變量機 構，使泵輸出的流量始終與負載所要求的相一致。這樣就可消除采用定量泵加比例閥控制存在的與流量有關的能量損失，該系統在調整過程中，比例節流閥進出口兩 端的壓差保持恒定，這樣通過比例節流閥的流量就可由電信號連續比例控制。這一壓力差值一般為1.5-2MPa。當系統運行的壓力達到比例溢流閥VDB1所 限制的設定值，系統就從流量控制狀態轉換為壓力控制狀態，系統僅輸出維持壓力所需的流量。采用這種閥和泵結合的方式，可以開環也可以閉環控制鎖模機構、注 塑過程、背壓以及輔助執行機構的運動。為了控制塑化過程中的充填壓力，增加了溢流主閥VDB2，與比例先導溢流閥一起控制這一壓力。
圖1、負載感應型電液控制系統
4、應用p/Q比例復合泵的電液系統
采用閥泵結合的負載敏感控制原理，盡管可消除應用定量泵與三通比例閥所有的與流量有關的能量損失，但因比例節流閥存在固定的工作壓差，仍存在較 大的節流損失、特別在高速階段，這一損失就很大。消除這一部分能量損失的方法是應用壓力、流量直接閉環控制的高響應變量泵作為動力源。簡化的回路原理如圖 2所示。
圖2、應用p/Q復合比例泵的電液控制系統
該系統的最大優勢就是不存在任何與流量和壓力有關的能量損失。
為了提高動態響應速度，整個控制機構由差壓控制型徑向變量柱塞泵，含位置閉環的高速比例閥，以及壓力傳感器和位移傳感器組成。控制流量由比例閥 與檢測變量泵偏心量的位移傳感器構成的位置閉環系統完成。通過壓力傳感器補償因泄漏造成的流量損失，使泵輸出的流量在0～10V內與設定值信號成線性比 例。控制系統壓力由比例閥與壓力傳感器構成的電閉環回路完成，壓力與流量?jī)煞N控制狀態的分離與轉換由電子放大器根據設定信號自動完成。圖3所示分別是該變 量泵分別控制壓力和流量時的動態階躍響應曲線。
圖3、p/Q比例復合泵動態階躍響應曲線
可見當系統的輸出流量由0增大到90％時，響應時間約為50ms；而由90％輸出流量減小為0時，響應時間約為30ms，系統壓力的動態響應時間當負載容腔為4L時，小于200ms，均與高性能的比例閥相當，因而完全適合于注塑機的過程控制。
應用電液閉環p/Q比例復合變量泵，控制油源可以是由輔助泵提供，也可以由系統自身的油源提供。采用自身油源時，為了達到希望的動態特性，如圖 3所示，必須在壓力通道上串接一壓力順序閥，對系統進行預加載，使系統的最低壓力提高到一定值（小于2MPa），使用時這一順序閥與系統安全閥、卸載用的 單向閥集成在一個專用閥塊上。
5、定量泵加變頻調速電機電液系統
為了進一步降低能耗、減少噪聲，最新一代的注塑機，用轉速可調的電動機驅動液壓泵作為動力源，如圖4所示。為了滿足塑機高動態響應的要求，可以 有兩種原理供采用。一種是用價格低的異步電機通過變頻調速與變量泵組成液壓動力源（見圖4(a)），另一種是用高響應的交流伺服電機驅動定量泵作為動力源 （見圖4(b)）。由于許多泵都規定了最低轉速（n>200r/min），采用第一種原理控制流量時，當流量較小時通過改變泵的排量進行控制；而當 流量大于某一最小值后，通過改變電機轉速進行控制，優點是可降低噪聲。當控制壓力時則通過改變泵排量進行。采用第二種原理時，電機成本較高，但泵的成本要 低，壓力與流量均通過改變電機的轉速閉環控制。圖5是其閉環控制壓力的動態響應特性。采用這兩種原理，不僅完全沒有節流損失，不需要控制泵變量機構的輔助 能源，并可極大地減少保壓工況及空轉工況（等待周期）的能量損失，這時電機處于停轉狀態，同時還可降低噪聲，因此非常符合環保要求。今后的研究工作重點 是，通過提高變頻調速電機驅動定量泵的動態快速性，降低這一系統的成本。
(a) (b)

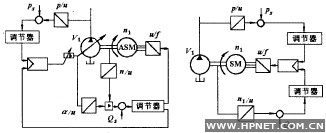

圖4、通過改變電機轉速控制液壓功率的原理
圖5、AC伺服馬達驅動定量泵閉環壓力響應曲線
6、結論
應用變量泵與比例閥構成的負載感應系統，是電液控制中最基本的節能方法，已在國外的工程機械中被廣泛應用，不足的是仍存在與流量有關的能量損 失；p/Q復合泵與變頻調速電機驅動的定量泵均不存在任何節流量損失。相比之下，應用調頻電機加定量泵可進一步減少空轉能耗及噪聲，更具競爭性，但應進一 步提高其動態快速性。
展望前景，進一步研究和開發應用二次調節原理可能量回收的注塑機電液控制系統，提高這一系統的效率，迎接電器與機械傳動的挑戰，將是非常有意義的工作。
