簡 介
GG-1AF（Z）型高壓開關柜（以下簡稱開關柜），適用于發電三、變電站、工礦企業充電所內3。6-12KV、三相交流50Hz單母線系統及單母線帶旁路系統，作為接受與分配電能之用。并對電路實行控制、檢測、保護。該產品具有完善、可靠、操作方便的“五防”閉鎖功能。
詳細信息一、概述
GG-1AF（Z）型高壓開關柜（以下簡稱開關柜），適用于發電三、變電站、工礦企業充電所內3。6-12KV、三相交流50Hz單母線系統及單母線帶旁路系統，作為接受與分配電能之用。并對電路實行控制、檢測、保護。該產品具有完善、可靠、操作方便的“五防”閉鎖功能。
1.1防止帶負荷分、合隔離開關；
1.2防止誤入帶電隔室；
1.3防止誤健全中斷路器；
1.4防止帶接地線送電；
1.5防止帶電掛接地線。
二、使用環境條件
2.1正常使用條件
2.1.1海拔高度不超過1000m
2.1.2空氣溫度：上限+40℃；下限一般地區-10℃、高寒地區-25℃；
2.1.3相對濕度：月平均值不大于90%；日平均值不大于95%；
2.1.4沒有導電塵埃，腐蝕性氣體或蒸汽的場所；
2.1.5沒有爆炸和火災危險的場所；
2.1.6沒有劇烈振動的場所。
2.2特殊工作條件
當開關柜安裝在高于1000m的海拔地區時，必須與廠家協商。當環境溫度升高超過規定時，必須在柜內進行強迫通風，以提高母線和分支線的載流量。當開關柜運行在具有高溫或溫度變化較大的氣候環境中時，可能有凝露危險，困此必須安裝加熱器以防事故與腐蝕發生。
三、結構簡介

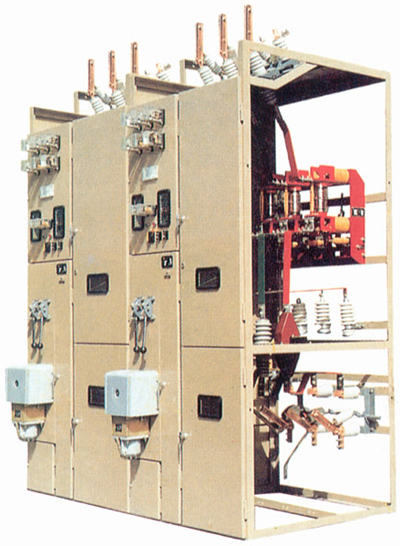

GG- 1AF（Z）型高壓開關柜基本骨架用角鋼焊接而成。前面板、前面大門、柜間隔板、終端側板和柜內隔板勻?yàn)楸′摪鍙澲贫?。開關柜的前面左門裝有監視儀表、 繼電器、批示燈及操作元件，門內小室可安裝繼電器、電度表等二次元件，電度表通過門上的觀察窗觀看指示。柜前面左中部為板，安裝操動機構。左下角小門內安 裝合閘接觸器及熔斷器。操作板右側之長條門內安裝二次回路用端子排及柜內照明燈。柜前面右側上下兩扇門裝有觀察窗，可觀察到柜內電器設備的運行情況。右上 門裝有帶電顯示裝置，以便檢測回路帶電狀況。
柜內用薄鋼板分隔為上部為斷路器室，下部為隔離開關室，并可安裝柜間聯絡母線。隔板上可安裝電流互感器等元件。上部母線隔離開關與斷路器之間裝有隔板，主母線安裝于柜頂部支持絕緣子上。
母線可根據需要選用鋁母線或銅母線。電氣間隙不于125mm。
旁路方案是在主柜后增加深600mm的附柜，附柜有后門及操作板防護，后門與主柜前門裝有可逆式機構聯鎖；前門打開、后門才可打開-維修安全；后門關閉、前門才可關閉-運行安全。
