1.1前言

　　過程工業也稱流程工業，主要指化工、石油、冶金、建材等連續制造工業。過程工業是高能耗的產業部門，占工業總能耗的一半以上。因此，為了降低過 程工業生產成本、合理利用資源，已從對單臺設備的操作優化集成發展到對整個系統的集成優化, 即采用過程集成技術。在70 年代末，英國曼徹斯特大學BodoL innhoff教授及其同事于20世紀70年代末在前人研究成果的基礎上提出的換熱網絡優化設計方法, 并逐步發展成為化工過程能量綜合技術的方法論——夾點技術。

　　1.2夾點技術

　　夾點技術 ( Pinch technology ) 是十年來國際上誕生的新節能技術，是英國manchester大學能源中心的最新研究成果。它基于現代節能的火用分析理論 ( Exergy analysis )，同時又充分考慮設備狀況、能量利用與回收、經濟狀況、系統關聯的系統綜合優化的節能技術。它不僅建立了完備的系統總體節能理論，更突出的是：它形成了 一種可行、實用和有效的節能增效技術。它特別強調從系統全局出發，來進行節能與節約資金綜合的系統診斷和優化。夾點技術能夠直接應用于能量利用與回收系統 的規劃、設計，尤其是節能改造，并能明確地指出可取得的節能經濟效益，以及采用的具體節能改造方案。

　　1.3過程系統的用能特點

　　過程系統就是過程工業中的生產系統。所謂過程工業是指以處理物料流和能量流為目的行業，如煉油、石油加工、化工行業等。在過程工業的生產系統 中，始終伴隨著能量的供應、轉換、利用、回收、生產、排棄等環節。例如，進料需要加熱，產品需要冷卻，冷、熱物流之間換熱構成了熱回收換熱系統，加熱不足 的部分就必須消耗加熱工程提供的燃料或蒸汽，冷卻不足的部分就必須消耗冷卻工程所提供的冷卻水、冷卻空氣或冷量;泵、風機和壓縮機的運行需要消耗電力或由 蒸汽透平直接驅動，等等。因此，過程系統的用能特點主要表現為加熱、冷卻、能量回收、蒸汽與動力供應這四個方面。

一個化工過程系統包括以下三個組成部分：反應分離部分、換熱部分和公用工程部分，其設計過程可用圖a所示的“洋蔥模型”來表示。其各個部分間的設計 是相對獨立的，如分離部分給公用工程部分提出了所需的熱量以及溫度，而公用工程部分則把分離部分提出的需求當作是不能改變的，因此，各部分之間只是機械地 結合在一起，沒有形成一個有機的整體。

　　隨著資源的相對匱乏特別是能源危機以及對環境保護的要求越來越高，對化工過程的設計提出了更高的要求，要求資源高效利用，能量消耗最少以及實現 污染排放物最小。這使得設計的過程單元與單元之間的聯系更加密切，系統的信息含量越來越多，反映在裝置上即為其集成度越來越高。過程集成即是在這種背景下 所產生的一個新的研究方向，因此，過程集成最終目標是使得設計的過程效率最高——即實現多目標最優設計。

　　夾點技術既可用于新廠設計，又可用于已有系統的節能改造，但兩者無論在目標上還是在方法上都是有區別的。在新設計中應用夾點技術可降低操作成本 30—50%，節省投資10—20%;在老廠技術改造中，降低操作成本20—30%，投資費用1—2年即可得到回收。世界上已有數千家企業的眾多項目采用 了夾點技術，取得了非常好的經濟效益。夾點技術不僅用于節能，而且還可用于增產中解除“瓶頸”，減少環境污染等。

　　由于夾點技術能取得明顯的節能和降低成本的效果，在各國正日益受到重視。現在國際上一些大公司在投標時，要求先進行夾點技術分析已成為必要條件。

　　1.4發展歷史及應用狀況

　　1.4.1發展歷史。

　　70年代末：提出換熱器網絡中的溫度夾點問題，指出夾點限制了換熱網絡可能達到的最大熱回收;

　　80年代：比較系統的闡述了用于換熱網絡綜合的夾點技術并推廣應用;

　　90年代：提出全局夾點概念，將夾點技術應用范圍擴大，包括了反應器、分離循環系統、換熱網絡和公用工程在內的整個系統。

　　1.4.2應用狀況。

　　1.5夾點技術基本原理

　　1.5.1基本原理。

　　物流的熱特性可以用溫—焓圖(T—H圖)來很好的表示。溫—焓圖以溫度T為縱軸，以熱焓H為橫軸。熱物流線的走向是從高溫向低溫，冷物流線的走向是從低溫到高溫。物流的熱量用橫坐標兩點之間的距離(即焓差ΔH)表示，因此物流線左右平移，并不影響其物流的溫位和熱量。

　　當一股物流吸入或放出dQ熱量時，其溫度發生dT的變化，則

　　dQ=CP·dT (2-1)

　　式中：CP—熱容流率，單位為kW/℃。熱容流率是質量流率與定壓比熱的乘積。

　　如果把一股物流從供給溫度TS加熱或冷卻至目標溫度TT，則所傳的總熱量為： Q=∫CP•dT (2-2)

　　若熱容流率CP可作為常數，則

　　Q=CP(TT-TS)=ΔH (2-3)

　　這樣就可以用溫-焓圖上的一條直線表示一股冷流被加熱(圖2-2(a))或一股熱流被冷卻(圖2-2(b))的過程。CP值越大，T-H圖上的 線越平緩。圖中的物流線具有兩個特征：一是物流線的斜率為物流熱容流率的倒數;另一特征是物流線可以在T-H圖上平移而并不改變其對物流熱特性的描述。實 際上，對于橫軸H，我們關注的是焓差—熱量。

　　圖2-2 無相變的物流在T—H圖上的標繪

　　在過程工業的生產系統中，通常有若干股冷物流需要被加熱，而又有另外若干股熱物流需要被冷卻，在T-H圖上，可分別用熱復合曲線和冷復合曲線來表示多個熱物流和多個冷物流。這就需要分別把各個熱物流和冷物流的溫焓線合并。

　　　　復合曲線的作法如圖2-3所示。設有三股熱流，其熱容流率分別為A、B、C(kW/℃)，其溫位分別為(T1→T3)、(T2→T4)、 (T2→T5)，如圖2-3(a)所示。在T1到T2溫度區間，只有一股熱流提供熱量，熱量值為(T1-T2)(B)=ΔH1，所以這段曲線的斜率等于曲 線B的斜率;在T2到T3的溫區內，有三股熱流提供熱量，總熱量值為(T2-T3)(A+B+C)=ΔH2，于是這段復合曲線要改變斜率，即兩個端點的縱 坐標不變，而在橫軸上的距離等于原來三股流在橫軸上的距離的疊加。即，在每一個溫區的總熱量可表示為：

(2-4)

　　式中：j—第i溫區的物流數。

　　照此方法，就可形成每個溫區的線段，使原來的三條曲線合成一條復合曲線，如圖2-3(b)所示。以同樣的方法，也可將多股冷流在溫-焓圖上合并成一根冷復合曲線。

　　當有多股熱流和多股冷流進行換熱時，可將所有的熱流合并成一根熱復合曲線，所有的冷流合并成一根冷復合曲線，然后將二者一起表示在溫-焓圖上。 系統的冷熱復合溫焓線表明了系統的熱流量沿溫位的分布。在溫-焓圖上，冷、熱復合溫焓線的相對位置有三種不同的情況，如圖2-4所示。圖中，A是熱復合曲 線，B是冷復合曲線。當B處于I位置時，過程中的熱量全部沒有回收，全部的冷流由加熱公用工程加熱，全部熱流由冷卻公用工程冷卻，加熱公用工程QH1和冷 卻公用工程QC1的量最大;當B處于II位置時，冷熱復合曲線有部分的重疊，即過程中的熱量有部分回收，回收的熱量為QR2，此時，加熱公用工程和冷卻公 用工程量相對于B處于I處時的情況有所減少，減少的量為QR2;當B處于III位置時，冷熱復合曲線在一點完全重合，此時過程中回收的熱量最大，為 QR3，加熱公用工程和冷卻公用工程的量最小，分別為QH3和QC3。冷熱復合曲線在某點重合時為該系統內部換熱的極限，該點的傳熱溫差為零，該點即為夾 點。

　　當冷熱復合曲線在夾點處重合時，夾點處的傳熱溫差為零，操作時就需要無限大的傳熱面積，這樣既不現實也不經濟。但可通過對設備費用和能量費用的技術經濟評價確定一個系統最小的傳熱溫差—夾點溫差。因此，夾點即為冷熱復合溫焓線上傳熱溫差最小的地方。

　　1.5.2夾點設計優化基本原則

　　1)不要有跨越夾點的傳熱;

　　2)不要在夾點之上子系統設置任何公用工程冷卻器;

　　3)不要在夾點之下子系統設置任何公用工程加熱器。

　　1.5.3夾點位置的確定。

　　確定夾點位置的方法主要有兩種：T-H圖法和問題表法。

　　a)T-H圖法。

在T-H圖上可以形象、直觀地表達過程系統的夾點位置。為確定過程系統的夾點，需要給出下列數據：所有過程物流的質量流量、組成、壓力、初始溫度、目標溫度、以及選用的冷熱物流間匹配換熱的最小允許傳熱溫差。用作圖的方法在T-H圖上確定夾點位置的步驟如下：

　　1) 根據給出的冷、熱物流的數據，在T-H圖上分別作出熱物流組合曲線及冷物流組合曲線。

2) 熱組合曲線置于冷組合曲線的上方，并且讓兩者在水平方向相互靠攏，當兩組合曲線在某處的垂直距離剛好等于時，該處即為夾點。

　　b)問題表法。

　　當物流較多時，采用復合溫焓線很煩瑣，且不夠準確，此時常用問題表法來精確計算。問題表法的步驟如下：

1) 以冷、熱流體的平均溫度為標尺，劃分溫度區間。冷熱流體的平均溫度相對熱流體，下降，相對冷流體上升，這樣可保證在每個溫區內熱物流比冷物流高。

　　2) 計算每個溫區內的熱平衡，以確定各溫區所需的加熱量和冷卻量，計算式為：

(2-5) 式中：—第i區間所需加入的熱量，kW; —分別為該溫區內冷、熱物流熱容流率之和，kW/℃;—分別為該溫區的進、出口溫度。

　　3) 進行外界無熱量輸入時的熱級聯計算，即計算外界無熱量輸入時各溫區之間的熱通量。此時，各溫區之間可有自上而下的熱通量，但不能有逆向的熱通量。

　　4) 為保證各溫區之間的熱通量≥0，根據第3)步計算結果，確定所需外界加入的最小熱量，即最小加熱公用工程用量。

　　5) 進行外界輸入最小加熱公用工程量時的熱級聯計算。此時所得最后一個溫區流出的熱量，就是最小冷卻公用工程用量。

　　6) 溫區之間熱通量為零處，即為夾點。

　　由上述的計算步驟可見，根據問題表可以精確的確定夾點溫度、最小加熱公用工程和最小冷卻公用工程的量，并可看出熱流量沿溫位的分布。

　　1.6夾點技術的功能與作用

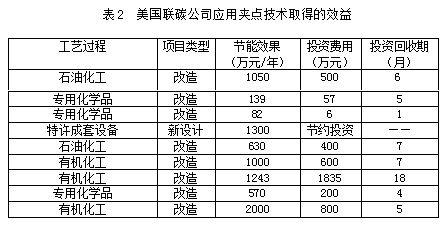

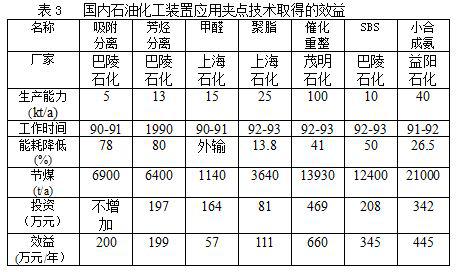

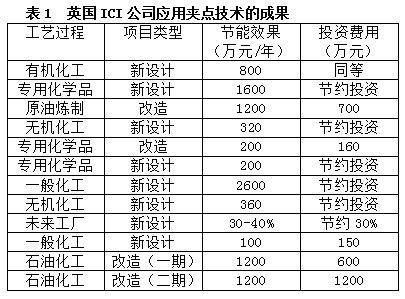

　　由于夾點技術能取得明顯的節能和降低成本的效果，在各國正日益受到重視。如赫斯特、拜爾、聯碳、孟山都、杜邦、ICI等都早已采用夾點節能技 術，有名的大工程設計公司如凱洛格、魯姆斯、干代田、東洋等都設立了夾點技術部。而且現在國際一些大公司在投標時，要求先進行夾點節能技術分析已成為必要 條件。目前，我國國家級煉化設計院和化工設計院，在新項目設計時，都不同程度地應用了夾點技術。

　　對我國的煉化企業，采用夾點節能技術對裝置或企業進行診斷、分析、改造等，能準確地診斷出用能的薄弱環節和部位，能明確地指出用能不合理的原 因，能揭示出可實現的節能潛力與改造效果，遵循夾點節能技術的用能準則和具體改進方法，能提出可行和有效的改造方案，并能對改造方案的節能效益做出準確的 預測。采用夾點節能技術可使所改造的項目達到運行能耗平均降低20%以上，投資回收期平均少于2年。

　　1.7夾點技術發展前景及趨勢

　　工業生產中存在著大量的需要換熱的工段，有些需要加熱，如化工工業中物料進入精餾塔前一般需要預熱;有些需要冷卻或冷凝，如精餾塔頂?shù)恼魵庑枰?冷凝。如果能過合理地設計好換熱網絡系統，就可以最大限度地減少公共供熱或供冷，而且還可能減少設備投資，達到節能的目的。換熱網絡綜合設計技術常用的方 法是以Linnhoff教授為首的研究小組提出的“夾點技術”(Pinch Point Technology),利用該方法設計可以合成公共供熱或供冷最小的換熱網絡，達到節能的目的。

　　夾點技術的節能作用愈發彰顯，也逐漸引起了各個國家和大型公司，諸如德國的BASF，日本的MKC等，對夾點技術的研究和進一步的推廣和利用將成為一種趨勢。

　　總之，當前能源供應短缺成為經濟增長的制約因素之一，對于石油、化工等典型的過程工業，用夾點分析的方法對過程系統的用能、用水狀況進行診斷， 可找到過程系統的用能的制約因素所在，因而夾點技術在換熱網絡、水網絡中的應用可為國民經濟的發展帶來巨大的經濟效益和社會效益。大量的工程實例證明，利 用夾點分析技術，指導具體過程系統工程的改造或設計，能降低公用工程消耗量和初期的投資費用，實施方法簡單，具有明顯的優勢，應用前景廣闊。

　　趨勢：夾點技術不僅用于節能、改造，也逐漸應用于減少投資，環境保護和水循環優化等方面。
