1、變頻器的工作原理

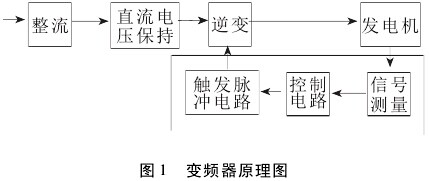

    變頻器是利用電力半導體器件通斷作用將工頻電源變換成另一頻率電能控制裝置。首先將輸入交流電轉換成直流電，然后再逆變換成另一頻率的交流電。變頻器內部控制系統： 信號檢測、控制電路、觸發脈沖電路，其原理圖如圖l 所示。

    變頻器電機調速的基本原理基于以下公式：

    ( 1) 公式中：n 是同步電機轉速( r / min) ；f是定子供電電源頻率( Hz) ；p 是磁極對數。一般異步電機轉速與同步電機轉速存在一個滑差關系，如下式：

    ( 2)公式中：n 是異步電機轉速( r/min) ；s 是異步電機轉差率。

    公式( 1) ( 2) 得到，改變電源頻率楋 ，就可以改變電機同步轉速。電源頻率增加，同步轉速就增大，實際轉速也增加；電源頻率降低，電機實際轉速也相應下降。這種通過改變電源頻率來進行轉速調節的過程稱為變頻調速。

    在工業中，對鼠籠式電機的調速控制占工業生產中電機調速的主要部分。變頻調速技術就是給電機提供可變頻率的電源同時由變頻器對電機轉速進行控制的技術。

    改變電機轉速的方法有三種： 改變滑差； 改變電動機磁極對數； 改變輸入電壓頻率。對異步電機最好的方法是改變頻率楋 。由電機理論可知，三相異步電機各相電勢的有效值與下式有關：

    公式( 3) 中：E： 定子各相電勢有效值； f ： 定子供電電源頻率；n： 定子有效匝數； Φm： 定子磁通量。

    由此可知，調節方法分為三種： 恒功率調節； 恒轉矩調節； 轉差頻率控制調節。

    2、變頻器的節能作用

    變頻器節能原理： 由交流電機轉速公式：N = 60f ( 1 －s) / p 可知交流電機的轉速與供電電源頻率成正比，通過改變電機供電電源的頻率就可以達到調整電機轉速的目的。又由流體傳輸設備( 水泵、風機) 的工作原理可知： 水泵、風機的流量與轉速成正比； 水泵、風機的壓力與轉速的平方成正比及水泵、風機的軸功率等于流量與壓力的乘積，因此，水泵、風機的功率與轉速的三次方成正比。

    由此可知，只要改變電機轉速就可以改變輸出功率。而變頻器是通過減輕負載和降低電壓來實現節能的。當風機得到很小風量時，電機轉速就會降低，由于風機的能耗跟轉速平方成正比，因此電機的轉矩就急劇下降，節能效果非常明顯。對于水泵同樣的道理。

    3、變頻器在工業節能降耗中的作用

    隨著變頻器技術的日益成熟，在工業中節能降耗的應用也越來越廣泛，作用也日益明顯。本文就工業中典型的節能降耗實例闡述，如變頻器在風機、水泵上的節 能降耗作用。下面就低加疏水泵的節能降耗實例進行分析。水泵用電量是某廠用電量的主要部分，因此某廠最有效節能降耗措施就是減少水泵耗電量。水泵實際運行 時，效率是不斷變化的。因此，必須根據實際情況來進行調節才能達到節能降耗的目的。

    3.1、水泵運行分析

    某廠在對工廠的低加疏水泵進行變頻改造前，一方面，對出口流量的控制采用電動調節閥，線性度差，影響自動調節穩定投運； 水泵運行過程調節閥流量大，存在節流損失，造成電能浪費。另一方面，由于調節性能不好，經常發生水泵水位過低或空泵運行，水泵的部件容易損壞，影響水泵的 使用壽命； 有時甚至?xí)霈F(xiàn)水位過高影響機組安全運行。下面是低加疏水泵的特性曲線分別是節流調節和變頻調節的節能降耗情況，如圖2( a) 、圖2( b) 所示。其中Q －H為水泵的特性曲線，I、Ⅱ為管路特性曲線。

    圖2( a) 為水泵節流調節特性，節流調節中當出口調節門開度調小，管路特性曲線由I 變?yōu)棰颉Ｅc水泵特性曲線交點由2 變?yōu)?，耗能分別為0Q22H2，0Q11H1。

    圖2( b) 為水泵變頻調節特性，當出口調節門開度最大時，變頻調節通過改變水泵轉速進行調節，因此管路特性曲線不變，水泵特性曲線上下移動。當轉速調小時，水泵特性曲線與管路特件曲線交點由1 變?yōu)?，耗能分別為OQ11H1，0Q22H2。并且揚程基本不變，壓力滿足系統要求，不需做很多調整。因此，變頻器調節耗能減少。

    3.2、節能作用

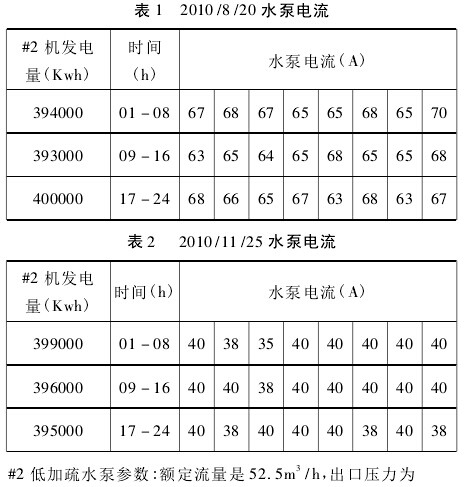

    下面根據某廠#2 低加疏水泵在2010 年9 月實現的變頻改造，分別取變頻改造前后數據進行分析，以說明變頻器在工業節能降耗中的作用，如表1 和表2。

    #2 低加疏水泵參數： 額定流量是52．5m3/ h，出口壓力為1．41MPa。電動機參數： 額定功率為55KW，額定電壓為380V． 額定電流為102．6A，轉速是2970r / min。變頻器參數：額定功率為55KW，輸入電壓是( 380 ～480V) ±10%，輸出電壓是0 ～400V，輸出頻率是0 ～300Hz。

    改造前后運行狀況基本一樣，分別取兩天24 小時的數據進行比較。改造前得到水泵電流分別為：66.9A，65. 4A，65.9A，改造后取水泵電流分別為：39.7A，39.8A，39.3A。輸入電壓取380V，功率因素取0．81。

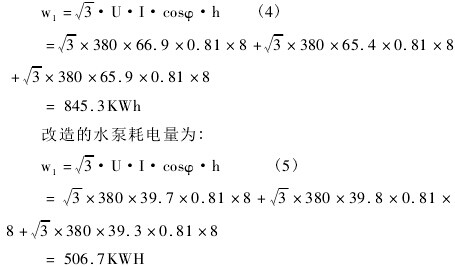

    可得到#2低加疏水泵改造前的水泵耗電量為：

    由于改造后耗電量還包括變頻器本身風扇耗電量和控

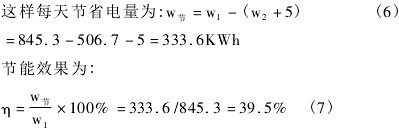

    制電源耗電量，估計每天的耗電量也就5KWh。

    綜上計算結果可知變頻器的節能降耗作用明顯，特別變頻器運行在低負荷時節能效果更明顯。

    4、結語

    綜上所述，可知變頻器在工業技能降耗上的作用是非常明顯的。隨著電力電子技術的不斷發展完善，變頻器技術日益顯現出其節能降耗優勢，使其在工業領域節 能降耗中應用日益廣泛。只要在工業生產中選用合適變頻器，能夠得到很好的節能降耗效果。在提倡節能減排大環境下，在工業中使用變頻器來進行節能降耗，會帶 來良好的節能效果和經濟效益。
