當今市場中流行的許多種照明節電器(柜)都不具備穩定電壓的功能，僅僅只是簡單地降低燈具的供電電壓。這種節電器(柜)的弊端為：當電網電壓稍有波動時，要么節電器(柜)的輸出電壓升高，燈具不再節電了;要么節電器(柜)的輸出電壓降得更低了，燈具則很容易自動熄滅。由此可見，“穩壓”功能是照明節電器(柜)必須具備的一項功能。也是照明節電器(柜)能夠?qū)崿F(xiàn)節電的必要條件。RECT路燈節電器系采用我公司自主研發的控壓穩壓限流技術，通過PLC實時跟蹤、檢測、分析、計算，找到最佳供電功率點，進行動態調節，既保護了燈具，又節省了電能。
技術特性
1、RECT控制安全：運行的同時，系統自動檢測電路電壓和電流，對保護電路進行控制，萬一節電柜輸出電壓過、欠壓或補償調壓系統工作不正常時，節電器(柜)自動切換到“旁路”狀態，轉到市電供電，不會造成照明負載的供電中斷。從而主回路過載、故障時PLC自動旁路功能。
2、RECT控制穩定：照明負載(路燈)開始工作時，PLC根據采樣電路獲取當時市網電壓，經檢測控制電路與基準電壓進行比較判斷，然后輸出控制信號，控制調壓電路進行調壓，使補償電路產生大小不同的補償電壓，達到降低和穩定輸出電壓的目的。全壓啟動提高負載適應性和可靠性，且穩壓精度高
3、RECT控制平順：調整電壓時的采用軟PLC技術與變壓器技術的完美結合，響應速度快、電壓曲線平滑、無瞬間斷電現象。
4、RECT控制人性化：a：PLC是工廠自動化控制最重要的控制裝置之一，在工廠中擁有廣泛的應用。隨著技術的進步，PLC已經脫離了“邏輯控制”的簡單范圍，更多的PLC擁有模數轉換、數模轉換、高速計數、速度控制、位置控制、軸定位控制、溫度控制、PID控制、遠程通信和高級語言編程等功能，我司產品可根據用戶要求編程控制實現路燈亮度根據車流量的大小和行人的多少自動調試輸出電壓，從而保證交通和行人安全。b：隨著無線通信網絡覆蓋率的提升，借助其獨有的靈活性、便捷性和穩定性，已有越來越多的行業以此為基礎拓展無線信息化應用。作為無線通信的載體，無線DTU在路燈遠程控制行業中成為了發應用的必然趨勢，我司產品擁有擴展的DUT無線數據傳輸接口和遠程實監控科學管理技術。d:用戶 根據當?shù)氐缆氛彰餍枰?，通過軟PLC對供電電壓進行編程，以最大限度地降低燈具的電耗和溫度，適用于主流燈具(高壓鈉燈、低壓鈉燈、高壓汞燈、熒光燈、 LED燈等)
產品類別
1、商業照明系統(商場、酒店、寫字樓)
2、工礦照明系統(工廠、礦山)
3、市政照明節電器(路燈、廣場)
用戶可根據區域調整路燈的開啟情況
4、學校照明節電器(教學樓、學校公共區域)
根據設備系統檢測裝置，自動檢測校園內人流量的多少，實時調整燈具的光照度。保證校園行人安全，滿足節能低碳需求。
5、隧道照明節電器(高速公路等)
用戶可根據高速路段車流量情況的大小，設置節電器自動調整隧道燈光的光照強度，從而保證道路安全暢通，減少了能源浪費，節約了資金，滿足了現代社會低碳生活的要求。
主要特點
采用軟PLC技術，擴展性更豐富，反應速度更快，性能更穩定，邏輯性更強，運用模擬量和數字量控制，通訊更加強大。產品部分型號采用人體感應器和車輛檢測器外圍設備，產品更加人性化，RECT pn智能節電器適應范圍更廣泛。
1、響應速度極快穩定地輸出正常電壓;
2、變壓器軍工品質，運行時無噪聲，無明顯溫升，效率高;
3、電壓調整過程中無畸變、無瞬間斷電現象;
4、三相全部分調保證滿負荷運行;
5、穩壓精度高，可做到±2~3%;
6、低電壓自動補償，提高設備利用率;
7、節省電能15% -35%;
8、正弦波輸出狀態，能有效保護和延長燈具使用壽命;
9、柜體采用冷軋鋼板專業材質加工制作。
10、柜門采用聚氨酯發泡密封膠條，增強了密封性。
11、還可為客戶特制機箱，確定顏色，使機房設備美觀、大方、一體化;
適用范圍
RECT節電器，特別適用于路燈、工廠車間、公路隧道、地鐵站、超市、飯店、醫院、展覽館、學校、停車場、游樂場、百貨商場、辦公大樓、廣告燈箱等燈光照明系統。

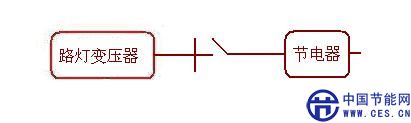

安裝位置示意圖
技術參數
項目 內容
型號 RECT PN
額定功率 2.5kw—500kw
輸入 相數 單相/三相四線
電壓 單相220V、三相380VAC ±20%
頻率 50/60hz
輸出 輸出電壓 相電壓180-220VAC
輸出電壓精度 ±2.5%
過載能力 100%,長期;120%,10分鐘;150%,
冷卻方式 強制風冷
工作環境溫度 -30～+55℃
儲存環境溫度 -45～+65℃，相對濕度≦90，無結露
工作環境 無爆炸性氣體及粉塵的場合
顯示 LED數碼顯示,可顯示運行電流、電壓、故障狀態
控制方式 單片機數碼控制，操作面板可以設定運行參數
保護功能 過流、過壓、欠壓、過熱、過載等保護
安裝方式 壁掛式、柜式
防護等級 IP48
電容補償 根據用戶現場實際情況選裝件
戶外防盜 柜內聲光報警，支持無線遠程監控傳輸協議選裝件
規格型號
單相
規格 RECT-1×30 負載電流單相30A 700×480×400
RECT-1×50 負載電流單相50A 700×480×400
RECT-1×100 負載電流單相80A 800×500×450
RECT-1×100 負載電流單相100A 800×500×450
RECT-1×100 負載電流單相125A 800×500×450
RECT-1×100 負載電流單相160A 800×500×450
三相
規格 RECT-3×50 負載電流 3相50A 900×500×400
RECT-3×100 負載電流 3相100A 900×580×480
RECT-3×150 負載電流 3相150A 1200×580×480
RECT-3×200 負載電流 3相200A 1300×630×520
RECT-3×300 負載電流 3相300A 1500×660×560
