一、技術名稱：基于二級變頻控制驅動的XED燈節能技術
二、所屬領域及適用范圍：照明領域 道路、工礦企業、商場、碼頭等的照明
三、與該技術相關的能耗及碳排放現狀
我國照明用電量在社會總用電量中占較高的比例。根據《2009-2013年照明產品市場調查數據》顯示，2013年全社會照明用電量達到7246.59億kWh，占到全社會用電量的14.15%。照明用電耗，特別是道路照明、工礦企業照明用電耗能很高，研發推廣高效照明技術和產品對照明行業節能減排具有重要意義。目前該技術可實現節能量2萬tce/a，CO2減排約5萬t/a。
四、技術內容
1.技術原理
XED 燈即氙氣放電燈，由氙氣氣體在高壓（23kV）電場激發后形成等離子放電發光，并在二級變頻控制技術驅動器的控制下維持一定功率狀態等離子持續放電發光，產生類似太陽光光譜的高效可見光，替代傳統高壓鈉燈等高壓氣體放電燈，降低照明電耗。此外，采用二級變頻控制，通過鎮流升壓后的恒定電壓進行脈沖電壓二級頻率變換。第一級變頻頻率為40kHz-200kHz方波脈沖頻率，第二級跟隨變頻轉換為50Hz-500Hz方波脈沖頻率，并控制驅動XED光源，使XED光源在恒定或受控功率狀態下工作，提高驅動器效率，降低電力消耗。
2.關鍵技術
（1）驅動器二級變頻控制技術。采用軟件方式實現二級變頻算法對XED燈進行控制，可以有效提高XED的控制效率，延長XED燈的使用壽命；
（2）XED光源技術。采用無封口真空等離子吹泡成型工藝，實現高壓啟動器與發光體無縫對接，實現高效發光。同時，由于無高壓接口，提高了安全性。
3.工藝流程

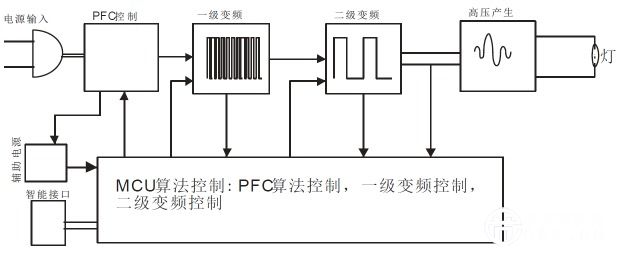

基于二級變頻控制技術的原理示意圖見圖1。
圖1 基于二級變頻控制驅動的XED燈技術原理示意圖
五、主要技術指示
1.鎮流器：功率因素：＞0.98，效率：＞93%；
2.XED光源：發光效率：＞95lm/W發光維持率：＞90%（8000h）。
六、技術應用情況
該技術于2013年9月通過國家電光源質量監督檢驗中心的檢驗，并獲得國家實用新型專利6項，外觀專利7項。目前已在道路照明、工礦企業照明中推廣應用，累計推廣數量超過20萬只。
七、典型用戶及投資效益
典型用戶：黑龍江明水縣，江蘇常州綠安州長江碼頭廣場，浙江德清禹越、新安，大連甘井子區，上海第一食品上海江橋萬達廣場一店等。
典型案例1
案例名稱：大連甘井子區道路照明改造工程
技術提供單位：嘉興雷明電子科技有限公司
建設規模：甘井子區道路照明7437盞道路燈改造。建設條件：直接更換光源。主要技改內容：4635盞250W高壓鈉燈和2802盞400W高壓鈉燈分別采用100W和50W的XED燈進行改造。技改投資額1100萬元，建設期3個月。年節能量2203tce，碳減排量5816tCO2。節能經濟效益535萬元，投資回收期2年。
典型案例2
案例名稱：常州錄安洲長江碼頭有限公司對常州長江碼頭照明改造工程
技術提供單位：嘉興雷明電子科技有限公司
建設規模：680盞高桿燈改造。建設條件：原有碼頭廣場高桿燈680盞400W高壓鈉燈進行節能改造，直接更換光源。主要改造內容：680盞400W高壓鈉燈的高桿燈改造，采用180W的XED燈進行替代。技改投資額122萬元，建設期5天。年節能量252tce，碳減排量665tCO2。節能經濟效益99萬元，投資回收期1.2年。
八、推廣前景和節能潛力
我國現有道路照明存量近億盞，隨著城鎮化的快速發展，各種公共場所及工礦企業的照明需求量將持續增長。預計未來5年，該技術在照明行業可推廣到1%，項目總投資36億元?？尚纬傻哪旯?jié)能能力達18萬tce，碳減排能力48萬tCO2。
