本文主要研及究了"預制層硒化法"制備銅銦鎵硒(CIGS)薄膜的工藝。采用磁控濺射的方式制備In、Cu.Ga金屬預制層，然后進行硒化(450℃)及退火處理(550℃)。SEM結果表明，在室溫下濺射沉積In薄膜，并且采用Mo/Cu.Ga/lrdCu.Ga/In的疊層順序，可以獲得平整致密的CIGS薄膜。XRD和SEM測量顯示。以單質硒作為硒源。在450℃的硒化之后生成分離的CIS和CGS相，惰性氛圍的高溫退火可以使分離的CIS和CGS相互融合，形成均一化的CIGS四元化合物。在此基礎上，最終完成的CIGS電池光電轉換效率為7.5%。

    預制層硒化法;銅銦鎵硒;金屬預制層;退火

0引言

銅銦鎵硒(CIGS)薄膜電池是近年來發展最快、最有前景的一類新型光伏電池。它具有以下優勢：(1)高轉換效率：目前實驗室最高效率19.9%。由美國國家可再生能源實驗室(NREL)研發.在薄膜電池中處于領先地位;(2)低成本潛力：材料消耗量低，可以通過工藝改進降低一次性投入.有希望將成本降至1$/W;(3)抗輻射、長壽命：戶外測試驗證效率不衰減。適用于空間電池，如人造衛星、各種空間探測器等。銅銦硒(CIS)是一種黃銅礦結構直接帶隙半導體材料.室溫下其本征帶寬只有1.02eV.引入Ga替代部分In可以改善禁帶寬度.有利于提高開路電壓。進而提高光電轉換效率。CIGS對高于其帶寬的光子具有很強的吸收.吸收系數高達105 cm-1。因此.CIGS是薄膜太陽能電池主吸收層材料的最佳選擇之一。

目前。制備CIGS薄膜的方法主要有兩種："三步共蒸法"(三步法)和"預制層硒化法(兩步法)。三步法能夠在小樣片上制備出高效率的電池器件.但對控制的精確要求和丁藝的復雜程度使其難以推廣到大規模生產線。相比之下，先濺射金屬預制層.再進行硒化處理的兩步法工藝更簡單.容易向大面積推廣。其中，金屬預制層的成膜質量直接影響CIGS膜的性能。通過優化其制備工藝.得到致密均勻的預制層薄膜是兩步法工藝的關鍵。硒化過程通常要用到硒化氫氣體才能取得較好的結果。這種氣體劇毒、昂貴，帶來安全和成本等一系列問題，因此尋找硒化氫的替代品作為硒化過程中的硒源、制備性能優異的CIGS薄膜一直是國內外研究的熱點和難點。本文一方面研究In的濺射條件和合金疊層方式.獲取優質預制層薄膜.另一方面采用單質硒丸代替硒化氫進行硒化.通過對薄膜形貌和晶相的分析優化兩步法工藝。

1實驗部分

1.1濺射In、Cu.Ga金屬預制層

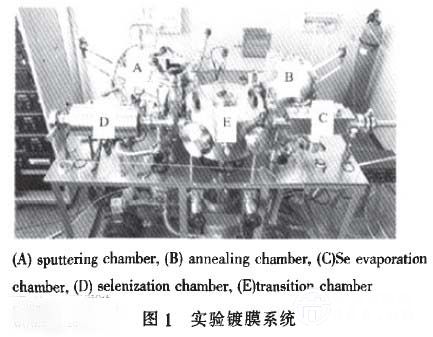

本實驗鍍膜設備如圖1所示.由濺射鍍膜室(A)、合金退火室(B)、硒蒸鍍室(C)、硒化熱處理室(D)、隔離傳輸室(E)5個獨立的真空腔室組成.每個腔室的本底真空都達到5x10-4Pa。金屬M(fèi)o、In和合金Cu-Ga的沉積主要在A室完成.采用直流脈沖濺射的方式。其中，In和Mo是單質靶，Cu.Ga是合金靶且含Ga原子比為27%.靶材的純度均為5N(99.999%).薄膜生長的基底為硼硅平面浮法玻璃f2mm)。由于In是低熔點金屬.首先在不同溫度的基底上沉積In，確定合適的工作點.然后采用交替疊層的方式制備Cu-Ga/In金屬預制層。預制層整體厚度0.8μm。Cu/(In+Ga)原子比大約為0.9。制備好的金屬預制層被傳輸?shù)绞褺中進行60min的合金化退火處理.溫度維持150℃。使各層相互擴散，達到成分和物相的均一化。

1.2硒化熱處理

完成合金化的樣品在氣氛管式爐(D1中進行硒化熱處理。這個過程分為兩步：首先是硒化，溫度維持在450℃.時間持續20min.由一個內置硒源提供硒氣氛.整個過程管式爐中充滿氬氣保護?？倸鈮簽?00Pa：第二步是高溫退火。升溫至550℃進行60min熱處理.總氣壓保持在200Pa左右。

1.3性能及表征

本實驗采用日本理學D/MAX.RA12KWX射線衍射儀(XRD)分析薄膜物相晶格結構.采用FEINovaNanoSEM430場發射掃描電鏡觀察薄膜表面及斷面的形貌特征。

2結果與討論

2.1金屬In濺射

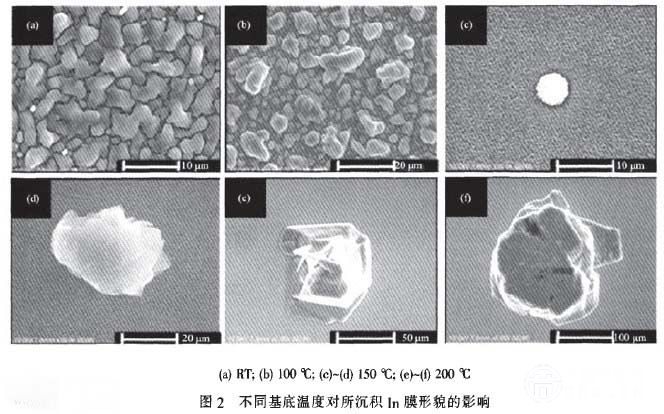

從圖2(a)～(f)可以看出，不同溫度下濺射沉積的In膜。表面形貌有很大的差異。在室溫基底上沉積的In膜由2～5μm大小的晶粒組成，晶粒之間尺度均勻且縫隙明顯。薄膜比較平整但致密度不高。將基底溫度升至100℃(h)時，晶粒之間開始相互融合，晶?？p隙基本消失.開始有5～10μm的較大晶粒形成.但相對于室溫條件總體變化不大。繼續提升沉底溫度至150℃甚至更高.In膜就會明顯地分成兩部分。一是由幾十納米的紡錘狀品粒組成的"背景".二是在這些"背景"之上出現了大尺度的"顆粒"。由圖2(c)~(f)。∞可以清晰地看出這種"顆粒"的生長過程：先由若干紡錘狀小晶粒聚集成團簇。然后團簇內部相互融合，晶界消失形成單獨的較大晶粒.隨著溫度的升高它們?cè)介L(zhǎng)越大.在200℃這種大晶粒的尺度可以超過100μm(f)。雖然"背景"部分極為平整和致密.但這種巨大"顆粒"的存在會造成薄膜成分偏析。不利于后續薄膜的生長.并容易在"顆粒"附近造成電池器件內部的短路.對光電轉換效率有非常嚴重的影響。

在In濺射的過程中必須要嚴格控制基底溫度在100℃以內，同時還需要適當控制濺射功率。減弱濺射過程中高能粒子轟擊對襯底的加熱效應.因此，本文中金屬預制層采用室溫濺射。

2.2合金預制層

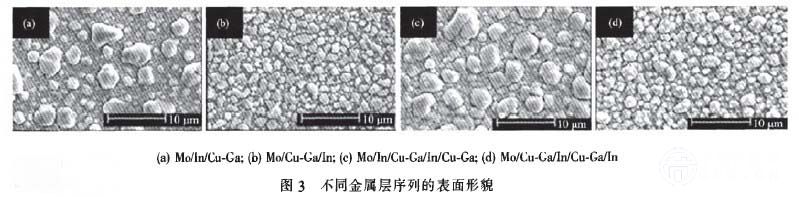

金屬預制層的濺射順序.關系到CIG合金薄膜的形貌.進而影響CIGS電池的性能。本文研究了4種不同的疊層方式。它們的表面形貌如圖3(a)~(d)所示。可以看出，表面覆In的薄膜比表面覆Cu-Ga的薄膜晶粒尺度更小更均勻，平整度較高。增加疊層的數目(d)，這種對比差異仍然存在，而且有加劇的趨勢.這是由于In在Cu中固溶度遠高于Cu在In中的固溶度.所以表面的In易于向下層擴散融合.利用其較強的潤濕能力填補晶粒之間的空隙，提高薄膜的致密度.同時使得表面更加平整.這與李健等人的結論基本一致閉。另一方面，In相對較難被氧化.在表面町以起到一定的保護作用?；谝陨显?結合對成分均勻性的考慮.用于硒化熱處理的樣品都以圖2(d)：Mo/Cu_Ga/IIl/Cu-Ga/In的方式來制備CIG金屬預制層。

2.3硒化熱處理

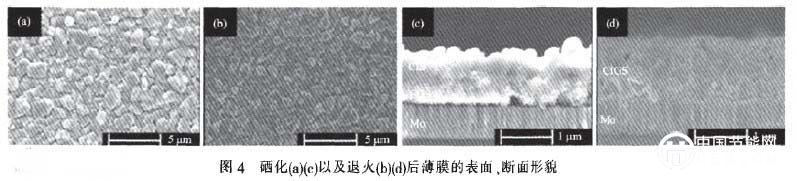

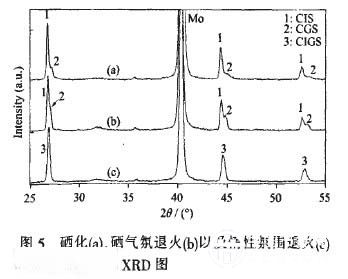

圖4(a)和是預制層薄膜在硒化(450℃)后的表面斷面SEM照片.可以發現薄膜明顯地分為上下2層.上層由微米量級的較大晶粒組成.而靠近Mo的下層薄膜晶粒比較細碎。XRD結果顯示，薄膜中存在銅銦硒(CIS)和銅鎵硒(CGS)2種結構，由于晶格常數的差異，它們?cè)?個主衍射峰(112)、(204/220)、(312/116)，如圖5(a)。因此，薄膜在硒化過后并沒有直接生成單一相的四元化合物CIGS.而是2種三元化合物CIS和CGS分層地出現在表層和底層。這種重排分層主要是由In、Ga在Se氛圍中的活性差異造成的。其中.In與Se在200oC左右就能迅速地生成多種In-Se二元化合物，它們?cè)?50%就能結合Cu-Se二元化合物形成CIS，因?yàn)镾e是由外界氣氛引入.所以這一系列反應最先在薄膜的表面附近進行。而Ga與Se在300℃以下難生成穩定的二元化合物.生成CGS的反應更是要到430℃才開始緩慢地進行。這時已經有足夠的Se擴散到薄膜內部。此外.相比于CGS來說，CIS的表面能更低.易于在薄膜表面附近積聚。綜合這兩點因素.硒化過程中的分層現象難以避免.這時異質結的實際組成結構是p-CIS/n+-CdS.空間電荷區完全落到表層的CIS中.Ga集中在底層并沒有起到提高結區帶寬的作用。通過550℃的高溫退火處理.可以使底層的Ga和表層的In相互擴散.形成均勻的CIGS薄膜嘲。硒化之后的樣品分別進入Se/Ar混合氛圍和Ar惰性氛圍，進行1h550℃的退火。從圖5(b)可以看出.在含Se氣氛中退火后.雖然有更多的CGS在高溫下生成.但CGS與CIS之間仍然是分離地存在.沒有完全融合在一起.退火的作用不明顯。而在惰性氛圍中退火后。圖5(c)中三主峰峰型均勻?qū)ΨQ，峰位置也明顯向著品格收縮(2θ)增大1的方向移動.說明CIS和CGS已經完全融合。形成了單一相的CIGS。同時.圖4(d)斷面SEM說明，薄膜晶粒大小均勻致密，之前顯著的分層現象已經消除。結合表面形貌圖4(a)～(b)對比發現.退火后晶粒尺寸略有減小.但平整度和致密性都得到了提升。由此可見.在退火過程中。含Se的活性氣氛阻礙了In、Ga之間的相互擴散，在惰性氛圍下才能生成均一化的CIGS薄膜。

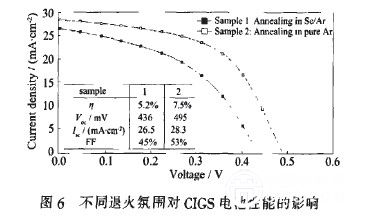

分別將面積均為1cm2的樣品1(含Se氛圍退火)和樣品2(惰性氛圍退火)按照glass/Mo/CIGS/CdS/i：ZnO/AhZn0的常規結構完成CIGS電池器件。在AMl.5的標準光照條件下.兩者的I-V曲線如圖6。由圖可見，采用惰性氛圍的退火，電池器件的輸出性能明顯優于含Se氛圍退火的樣品.特別是開路電壓Voc的提升非常顯著。這一點正好與上述SEM和XRD的測量結果相互印證.由于Ga向表面擴散的增強.有效地提高r結區帶寬.進而提高了電池開路電壓以及轉換效率。

3結論

實驗結果表明.用預制層硒化法.通過對各部分工藝的優化控制，最終可以制備出表面平整、結晶致密、物相單一的CIGS薄膜。

(11基底過熱會引起低熔點金屬In的融合、積聚.形成超過100μm的超大"顆粒".嚴重影響薄膜的平整度，進而導致電池內部短路。所以.在濺射過程中需要嚴格控制基底溫度和濺射功率。

f2)不同順序的金屬疊層，表面覆In有助于減小晶粒尺寸、提高薄膜的致密性和平整度.從而有利于CIGS瘴膜的生長。

(3)硒化過程(450℃)生成了CIS和CGS2種三元化合物，它們出現明顯的分層現象。通過高溫的退火(550℃)。能使In和Ga相互擴散生成均一化的CIGS。退火過程中Se氣氛的存在會對擴散起到阻礙作用.在Ar純惰性氛圍下退火是更好的選擇。
