前 言

基于變壓器運行原理了解，其主要性能指標包括空載損耗和負載損耗等變量相關。在實際運行中，通過調整變壓器繞組參數和電流密度等，實現最佳匹配，進而減少變壓器空載損耗以及負載損耗。在進行節能改造時，對變壓器裝置，采取有效的降能耗措施，提升變壓器的性能水平，實現經濟運行。

1 改造原則

煤礦供電系統改造中，高能耗變壓器改造，要堅持相應的具體。具體如下：①在改造實踐中，全面貫徹各項方針政策以及法規，依據煤礦安全設計相關規范以及技術規程，開展改造設計。②基于小工程量、低改造成本、高效率原則，做好供電現狀的調查，對可利用的變壓器設備，進行技術改造或者更換，提高運行效率。③對制定的變壓器優化改造方案，要進行合理性和經濟性的論證分析，確保供電系統運行的安全性、可靠性、經濟性以及穩定性。

2 高能耗變壓器的節能改造分析

2.1 技術改造思路

通過對煤礦企業使用的高耗能變壓器，進行性能指標的調查以及分析，明確因?yàn)樽儔浩餮b置的容量不同，而且生產廠家不同，加之使用的圖紙不同等，多重因素的影響下，使得變壓器裝置的原始參數差距較大，比如鐵芯材質等。以 S11 型變壓器為例，在進行降耗改造時，重點從電磁重新設計以及絕緣部分等入手，對可以再利用的鐵芯和油箱等，要積極利用，降低改造成本。通過對構件進行改造，提升機械強度以及穩固性[1]。

2.2 節能改造方案

從變壓器節能改造實踐來說，多采取以下改造措施：①只改繞組。若鐵芯材質能夠達到使用要求，經過性能試驗后，重新對變壓器繞組進行相應的設計，將鋁線圈增匝，給替換為銅線圈。不僅能夠增加高壓繞組的匝數，以及低壓繞組的匝數，減小磁通密度，最終達到變壓器空載損耗指標。②既改造線圈，同時又改造部分鐵芯。從煤礦使用的變壓器實際來說，部分變壓器裝置鐵芯材質比較差，加之鐵損以及銅損較大，只進行繞組改造，無法達到低損耗運行的標準。為降低損耗，實現節能降耗運行，必須要同時改造主級鐵芯，進而實現節能降耗運行。③陣容改造。從使用的變壓器來說，部分變壓器主主變?cè)O(shè)計相對緊湊，鐵芯窗口大小無法滿足實際需要，經過計算很多無法改造成同容量的變壓器，但是能夠改造為下一容量的變壓器。舉例來說，原來使用的是 S9-8000kVA 型變壓器裝置，可改造為 S11-6300kVA 型號變壓器裝置。不僅可以達到變壓器負荷需求，還能夠?qū)崿F(xiàn)調換使用。

3 高能耗變壓器的節能改造實例分析

以煤礦版塊實施 2018 年變壓器節能改造項目為例，分析高能耗變壓器的節能改造，做如下論述：

3.1 使用新型節能型變壓器

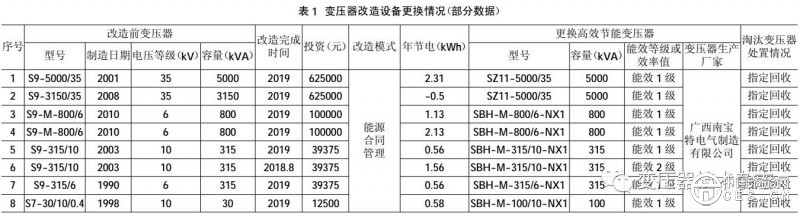

為提高變壓器裝置的運行效率，降低能源消耗，提高節能效率，采取更換高性能變壓器裝置的方式，能夠獲得不錯的效果。使用此類低消耗的裝置，減少設備空載運行時的負載損耗和漏磁損耗等，進而減少繞組生產的損耗。從當前使用的變壓器裝置來說，具有高效率和低損耗優勢的設備，主要為非晶合金鐵芯變壓器設備。在實際應用中，能夠減少變壓器設備鐵損，進而降低了設備的能源消耗。此變壓器節能改造項目中，使用了大量的新型節能設備，具體如表 1 所示。隨著變壓器制造技術水平的不斷提升，越來越多的高性能變壓器設備進入市場，供使用單位選擇。







以 S11 系列變壓器為例，相比目前使用的 S7-S9 變壓器，在節能將損耗方面，其有著極大的優勢，空載情況下，可以降耗 30%，而且承載能力更強，空載電流可以下降 40%，有著很好的節能降耗效果。

3.2 優化變壓器運行方式

為提高變壓器運行的效率，降低能耗，需要優化變壓器運行方式。在具體改造中，要做好變壓器設備運行負荷范圍的調查統計。根據負荷范圍，來選擇變壓器運行臺數以及容量，進而提高設備運行效率，減少電能的使用，降低變壓器運行損耗。一般來說，變壓器運行負載的范圍處于50~70%，運行效率很高，并且損耗很低。若設備選擇不當，除了會造成大量損耗，降低設備運行效率。具體來說，若選擇的變壓器設備，其容量很小，那么會增加變壓器運行負載，進而增加設備運行的損耗[2]。若容量很大，極易造成空耗。綜合分析，在選擇變壓器以及運行臺數時，要結合負荷范圍合理選擇。若變壓器設備的有功損耗達到最小時，那么負荷范圍可以接近 50%，此時設備運行的效率不僅能夠達到最高，而且能源消耗會很小，處于最佳運行狀態。除此之外，為保證變壓器裝置實現最優運行，可考慮優化組織的方式運行，從無功損耗最少、有功損耗最少、綜合損耗最少方面入手。

3.3 變壓器負載的經濟分配

一般來說，負荷率變化，會帶動著變壓器運行損耗。當變壓器設備處于低負荷運行，或空載運行狀態下，損耗以鐵損為主。負荷不斷增加，超過相應的范圍時，負載損耗將會發揮主導作用。每個變壓器設備，都具有最佳負荷率，實際運行的過程中，設備損耗會達到最低，運行效率會達到最高，即經濟負荷率。從變壓器實際運行來說，無法確保其始終處于最佳狀態，因此不需要刻意要求負荷率保持穩定，只要其處于相應的經濟范圍內即可，保證運行效益。

3.4 實施諧波降耗

從影響變壓器損耗的因素來說，既包括內在因素，也包括外業因素，以諧波為主。一般來說，諧波含量越低，那么對變壓器損耗就越小，相反則越大，因此為實現變壓器節能減損，采取控制諧波的方法，能夠獲得不錯的效果。使用濾波器，可以減少 10%左右的損耗，提高變壓器設備的運行效益[3]。

4 結束語

綜上所述，對高能耗變壓器設備，進行節能改造，能夠減少運行能耗，提高設備的運行經濟效益。在具體實踐中，結合變壓器的實際情況，采取相應的節能改造措施，比如更換高性能變壓器等，提高運行效率，減少能源消耗，實現經濟效益目標。

參考文獻

[1]劉漢立.油田電網 35kV 級高耗能變壓器節能技術改造[J].石油石化節能，2018，8（06）：57~58+11.

[2]應 俊，阮萬江，周 潔.油田 10kV 采油井配電變壓器節能降耗技術研究與應用[J].石油石化節能，2016，6（09）：57~59+6.

[3]楊 彬，仇一鳴，楊立永.大型變壓器的節能降耗與經濟運行[J].科技創新與應用，2015（26）：226.

作者簡介：韋天祥（1967-），男，機電工程師，從事煤炭生產工作。
