在分析農村400V電網剩余電流動作總保護器跳閘原因的基礎上，得出了用戶端設備故障是其主要原因的結論。提出了剩余電流動作保護智能終端的架構和功能設計方案，并且分別提出了智能終端通信方式、動作保護和監控報警模塊、遠程監控中心軟件的設計方案。該智能終端可減少因家用剩余電流動作保護器故障造成的總保護器越級跳閘，從而提高供電可靠性。
0、引言
近幾年，盡管供電可靠性不斷提高，但農村地區故障停電現象仍有發生。通過對低壓故障率的調查研究發現，農村配電變壓器臺區剩余電流動作總保護器(簡稱總保)跳閘是造成低壓電網故障的主要原因。其頻繁跳閘之后，故障查找難度大，運行維護工作量大，嚴重影響了低壓配電網供電的可靠性和連續性。因此，研究降低總保跳閘頻率的措施，對于提高供電可靠性和連續性有重要意義。
本文從分析400V線路總保跳閘原因入手，得出用戶端設備故障是其主要原因。并提出了剩余電流動作保護智能終端(簡稱智能終端)的設計方案，該智能終端可實時監測剩余電流并且能夠進行后備保護，同時將監控報警信息上傳至遠程監控中心，從而在用戶端設備故障時進行保護和報警，避免總保越級跳閘，縮小停電范圍，提高供電可靠性。
1、總保護器跳閘原因分析
總保對400V線路中的剩余電流進行監測，一旦線路發生接地、人身觸電等引起線路中產生剩余電流的情況，并達到保護器設定門檻值(一般為300～500mA)時，保護器動作，該線路被切斷電源，從而保護線路設備及人身安全?？偙Ｌl原因很多，主要原因可歸納為4點：線路設備故障、外力破壞、雷擊等自然災害、用戶端設備故障等。
在以上4種原因中，由于農村低壓絕緣化率逐年提高，加上配電設備完好率大大提升，因400V線路設備故障而引起的跳閘較少。另外，由于供電公司投入大量精力、資金進行電力設施保護宣傳，電力設施保護意識日漸深入人心，外力破壞事件越來越少。同時，為了防止雷擊產生的過電壓燒壞用戶設備，在配電線路和配電設備上都裝有避雷器，因線路遭受雷擊而造成的總保跳閘概率也較小。相對來說，由于用戶端原因引起總保跳閘卻成為主要原因。
用戶家中都應裝有家用剩余電流動作保護器(簡稱家保)，家保作為總保的前級保護，其動作電流一般為20～40mA，動作時間不大于0.1s(總保動作時間為0.3～0.5s)，當用戶端出現接地故障時，一般家保先于總保動作，切斷故障點，從而避免越級跳閘。然而家保位于表計出線側，根據供用電合同屬用戶資產，由用戶自行購買、安裝及管理。部分用戶安全用電意識不強，可能購買不合格產品、錯誤安裝家保、私自拆除家保，或者家保年久失效，從而造成用戶端故障引起總保越級跳閘。經不完全統計，此類原因占引起總保跳閘總數的80%以上。為此，本文提出了一種剩余電流動作保護智能終端的設計方案，可在家保未正確動作時，防止越級跳閘。
2、剩余電流動作保護智能終端架構及功能設計
2.1總體架構設計
智能終端應安裝在用戶電表進線側，通過電力線取電，并有直流備用電源。主要由動作保護模塊和監控報警模塊、遠程監控中心等構成。能夠自動檢測剩余電流，當家保不能準確動作時，可動作跳閘，并能將報警信息上傳至遠程監控中心。
2.2功能設計
智能終端可實時檢測剩余電流，具有后備保護、監控報警功能和其他輔助功能。
1)后備保護功能。智能終端可實時檢測剩余電流，當用戶內部故障引起剩余電流超過家保動作值，但家保未動作時，智能終端能夠動作跳閘，起到后備保護的作用。
2)監控報警功能。遠程監控中心能夠獲悉用戶端發送的異常報警信號，并自動顯示故障信息、用戶名稱、地理位置等，便于快速提供服務。同時，當通信狀態異常時，也能夠監測并發出報警。
3)輔助功能。①能夠通過RS485接口連接智能電表，獲取數據并上傳服務器，輔助實現無線信息采集功能。②可通過對運行積累的大數據進行分析，篩查出經常違規用電的用戶進行重點監控，實現用戶違規用電行為分析功能。③可對無線傳輸節點定期自檢，將監控信息傳送至電網監控中心，實現無線傳輸節點的監控功能。
3、剩余電流動作保護智能終端結構設計
3.1通信方式設計
目前主要的通信方式有光纖通信、衛星網絡通信、近程無線通信、電力載波通信、移動互聯網通信等。其中光纖通信和衛星網絡通信建設成本較高，不適用于智能終端;近程無線通信(wirelessnetworksforindustrialautomation，WIA)是一種基于工業無線網絡的通信技術，其可靠性較高、功耗較低，可以解決集中式用戶的報警和通信要求;電力載波通信雖然抗干擾能力較弱、通信速率較低，但也能滿足一般報警通信要求;GPRS/3G移動互聯網絡覆蓋率高、通信可靠穩定，因需要獲得移動通信運營商的許可并定期繳納大量費用，不適合大規模鋪設，但對于少數極偏遠不適合無線近程通信和電力載波通信地區的用戶來說，是一種很好的通信替代方式。

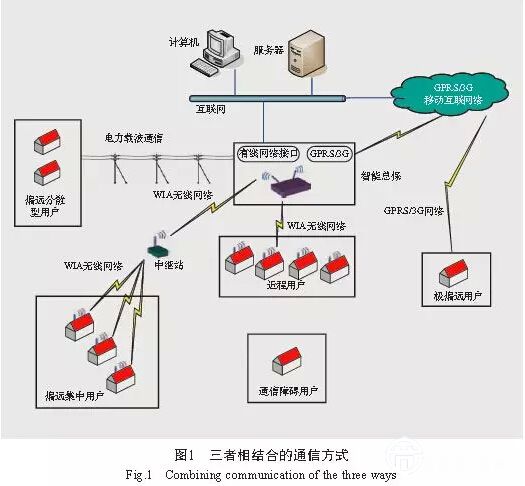

由于電力用戶數量大、分布廣，對智能終端的通信有多樣性需求，可根據用戶的集中程度以及距離總保的遠近，將其分為近程用戶、偏遠集中用戶、偏遠分散用戶、極偏遠用戶、通信障礙用戶。對不同類型的用戶，采用不同的通信方式，可增加智能終端的廣泛適應性。因此，建議采取近程無線通信、電力載波通信、移動互聯網通信三者相結合的通信方式，如圖1所示。
3.2動作保護和監控報警模塊設計

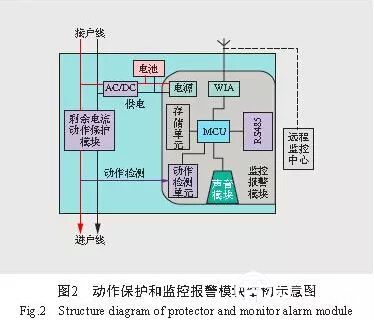

將智能終端的動作電流整定為普通家保的2～5倍，當家保故障而未正確動作，且剩余電流達到智能終端的限值時，動作保護模塊可作為家保的后備保護自動跳閘，隔離故障，防止造成越級跳閘。監控報警模塊由動作檢測單元、微控制器(MCU)、電源、備用電池、存儲單元、RS485接口模塊以及其他相關電路組成。如圖2所示。
動作檢測單元對交流電壓進行檢測，當剩余電流動作保護模塊自動跳閘保護時，動作檢測單元就可以檢測到跳閘信號，由微控制器處理這個信號，然后通過通信網絡將數據和信號發送到遠程監控中心，并觸發報警，遠程監控中心獲取信號后采取相關措施進行處理。存儲單元，可將事件進行本地存儲，方便維護人員查看日志記錄信息。
3.3遠程監控中心軟件設計
遠程監控中心軟件系統運行在電網管理端，其主要作用如下：
1)實時監控用戶側保護跳閘動作，獲悉跳閘節點的用戶地址、戶主名、違規用電電量、跳閘時間等信息，并且快速做出響應。
2)在用電情況惡化之前，根據積累的大數據對某些地區和用戶的違規用電行為進行預測。

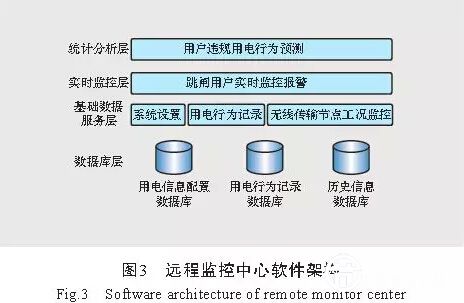

3)監控?zé)o線傳輸節點的工作狀況，當出現異常時，及時進行勘察檢修。遠程監控中心軟件架構由4層組成，如圖3所示。
1)數據庫層。分為用電信息配置數據庫、用電行為記錄數據庫和歷史信息數據庫。其中，用電信息配置數據庫記錄了用戶側無線數據傳輸節點的部署地點、設備型號、部署時間、維護記錄、實施信息、用戶側聯系人姓名和聯系方式等基礎數據;用電行為記錄數據庫記錄了用戶側違規用電的時間、違規嚴重程度等信息;歷史信息數據庫是為了提高系統性能，將歷史保留的海量數據信息分表分庫保存起來，另外也方便非實時的異步統計查詢使用，為系統智能學習和預測提供數據源。
2)基礎數據服務層。主要將無線數據傳輸節點上傳的用戶側違規用電信息進行解析、保存、查詢，并為上層提供數據查詢服務。此外，本層還提供對無線數據傳輸節點的工作狀況的實時監控。
3)實時監控層。主要接收無線數據傳輸節點上傳的用戶側違規用電信息，提供對跳閘用戶的實施監控和報警服務。
4)統計分析層。主要根據用電行為記錄數據庫中的數據，對歷史數據按小時、日、星期、季度、年、區片等不同的角度來進行統計、歸納和分析，以直觀的圖、表方式顯示用戶側違規用電的時間和地點范圍，并可提前在用戶違規用電大概率時間段之前進行智能預警，提醒相關監控和檢修人員做好預防工作。
5、結語
開展對農村剩余電流動作保護器智能化應用的研究，作為降低農村400V電網總保跳閘率的探索，是一個值得關注的問題。目前已經有了相關的理論和實踐探索，本文的方案可供相關研究人員探討，下一步將繼續開展裝置結構方面的優化和功能性完善，以使其更加適應農網安全運行的需要。
作者簡介
張長營，江蘇省電力公司職業技能訓練基地，高級工程師，高級企業培訓師，主要從事農網智能化設備研究及電力職業技能實訓裝置研發工作。
袁雯雯，江蘇省電力公司職業技能訓練基地，助理工程師，助理企業培訓師，主要從事電力職業技能培訓教學方面的工作。
引言信息
張長營，袁雯雯.農村剩余電流動作保護智能終端設計方案探討[J].供用電，2015,32(12)：54-57.
