本文由Statnett公司的Sonja Berlijn,STRI 公司的Igor Gutman以及哥德堡市查爾姆 斯理工大學的Irene Gu撰寫, 介紹了自動分 析在高電壓工程中的創新應用, 包括探測和 測量絕緣子覆雪/覆冰, 估計絕緣子搖擺角, 以及在絕緣子串的可見度隨著特定的拍攝背 景而凸顯差別的情況下計算出客觀的數值。
2004年建立WAP試驗站的主要目的 是驗證實驗室的試驗結果并且獲取 下述現場經驗
• 在各種天氣條件下三種不同類型和 外形的絕緣子覆雪和覆冰
• 三種絕緣子的搖擺角主要在降雨 或刮風條件下以及
• 預測由不同天氣導致發生事件的次 數和嚴重程度
因此試驗中不間斷地監測環境條件包括溫度降雨量覆冰和風速除此 之外還采用網絡攝像機每隔10分鐘 拍攝不同天氣條件下絕緣子的圖像根據以上數據使用新開發的自動圖 像分析技術預測絕緣子的搖擺角覆冰遺跡可見度。此外以高度互動和 易于理解的方式將所有測量圖像 和結果上傳到Statnett工程師可以 進入的網站。

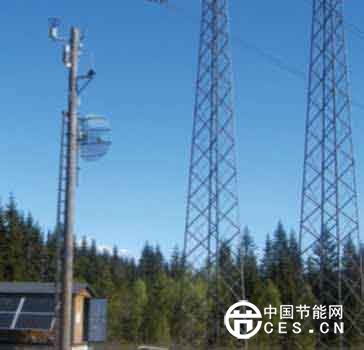

WAP試驗站的電源,傳感器和通信布置

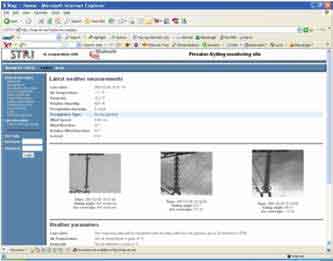

圖1:WAP網站的用戶界面實例
最初選用了3種絕緣子配置進行分析
1. 交替?zhèn)阈螐?fù)合絕緣子
2. 玻璃絕緣子串兼有標準型傘形和空氣動力學傘形
3. 防霧型玻璃絕緣子串
由于不同絕緣子圖像的拍攝跨越了超過8年的時間段海量的數據要求自動化分析來確定絕緣子搖擺角以及覆冰和覆雪的過程
自動化探測覆冰和覆雪
自動預測絕緣子覆冰和覆雪程度的 第一步是定位每幅圖片中拍攝到的 絕緣子圖像中包含絕緣子的那一小 部分被定義為‘興趣區域’或ROI并 從每幅圖片中截取出來
由于圖像中絕緣子的位置以及不同 天氣與光照條件下的背景均在變 截取ROI并非事易但研制了一種 方法詳細內容2007年發表在IEEE 的一篇論文中該方法可以對采集 3個月的圖像進行ROI截取成功率 為88.5%

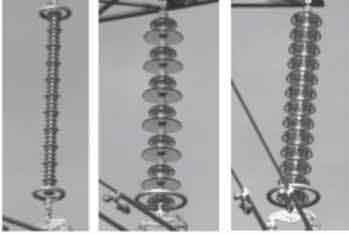

(a) 進行研究的3種絕緣子的圖像
一旦成功截取ROI后探測冰雪并分 析覆蓋的程度絕緣子是剛性的其外形與尺寸是已知且固定的這意味 著覆冰或覆雪造成絕緣子外形的任 何變化將導致出現多余的邊緣通常 在上表面從圖像上確定雪或冰 的區域的方法有以下步驟
(a) 探測新增區域;
采用邊緣探測儀檢查每一幅ROI圖 像使每個被邊緣曲線包圍的區域 形成封閉區供進一步評估
(b) 找到傘裙上的新增區域:
傘裙上的雪或冰以及其他諸如背景 的變化例如局部云層光照和反 射都可能形成新增區域使用現 有的和以前保存的標準傘盤位置以 及‘橢圓’傘盤形狀區域的信息作為參照可以找到新增區域并對此進行進一步分析由 于雪和冰更有可能積覆在傘盤的上表面和/或邊緣 所以僅考慮和分析這些位置的新增區域
(c) 基于外觀與基于形狀的分析:

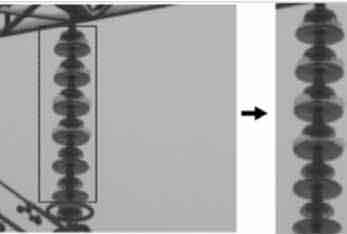

(b) 截取ROI的實例
一旦找到所有新增區域后應用基于外觀與基于形 狀的分析確定雪和冰的面積參見圖4
確定新增區域后放置一根窄豎棒圖5中平行于絕緣 子中軸線右側的紅色棒從左至右掃過絕緣子通過 這種方法可以確定覆雪區域的厚度以及逐漸增加的 程度估算出覆雪的百分比借助帶有圖解用戶界面 的MATLAB執行自動化分析方法程序也被轉換為一 個C程序使用遠程拍攝的圖像進行在線實時分析
該程序測試和驗證超過3個月的累積數據數千張圖 像分別預估高質量圖像和低質量圖像的結果例 如圖像能見度差邊緣模糊深顏色雪對于高質 量圖像約90%可以預估而對于低質量圖像預估 的成功率降到大約70%。

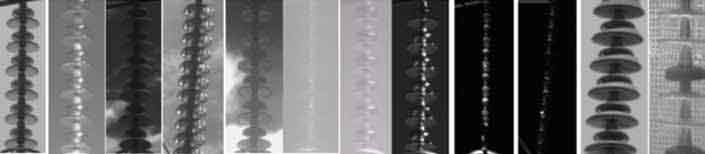

圖3:戶外相機拍到的絕緣子的不同圖像(僅顯示了含絕緣子的區域),從左至右依次為: (1)晴朗天氣下的理想圖像;(2)太陽反光下的絕緣子;(3-5)多云天氣下的絕緣子,云 層不均勻且背景變化迅速;(6-7)大霧條件下模糊不清的圖像;(8-10)黑夜下的圖像; (11)上表面覆雪;(12)實驗室中的覆冰絕緣子

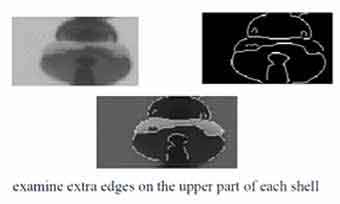

圖4:覆雪/覆冰分析 基于外觀的分析
自動探測搖擺角
使用自動圖像分析技術探測絕緣子的搖擺角隨后 可以與環境參數相關聯受相機拍攝角度的限制捕 捉到的圖像中絕緣子的角度可能并不總是與圖像 的垂直軸對齊因此在這種情況下?lián)u擺角被定義 為在任何給定圖像中絕緣子絕對角度與無風時捕捉 到的絕緣子“參考”角度之間的差值該過程的原理 如圖6所示同步收集和儲存搖擺角和氣象數據以 便后續分析
自動化評估絕緣子‘可見度’
項目初期僅比較了盤形玻璃絕緣子與長棒形硅橡膠 復合絕緣子的相對可見度可見度低被視為受環境的 影響小優選可見度較低的隨后也安裝了一系列涂 覆顏色各異的RTV涂層盤形玻璃絕緣子Statnett有 興趣將隨后被測試的絕緣子試品用在未來稱之為‘偽 裝的’線路上用于微調和驗證自動化能見度程序采用以下幾個步驟開發程序用于自動化圖像分析比較可見度
1. 找到興趣區域ROI包括感興趣的桿塔和三種
(b) 基于形狀的分析
(c) 借助掃除豎棒計算平均與最大的覆雪/覆冰
絕緣子串的三對前景FG區與相鄰的小塊背景(FG) 區
2. 應用圖像分析技術比較每種絕緣子的前景與背景
圖像區注意在所測量的圖像中三種絕緣子的 背景不同這是基于客觀的準則考慮了絕緣子 前景FG與相鄰背景BG在強度對比度以及子帶結構上的差異
(a) 基于外觀的分析

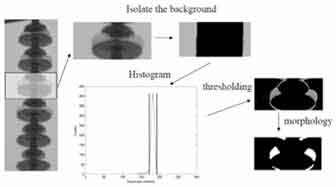

(b) 基于形狀的分析

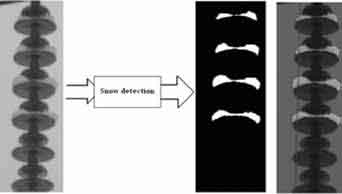

(c) 借助掃除豎棒計算平均與最大的覆雪/覆冰。

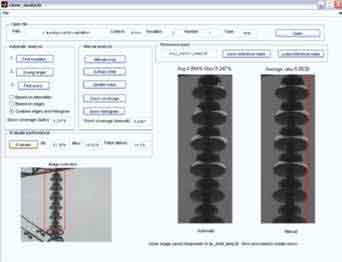

圖5:圖解用戶界面用于自動圖像分析系統,探測和預估絕緣子 覆雪/覆冰。
3. 使用100多張不同天氣條件下拍攝的圖像與人們通過肉眼觀測到的主觀結果進行比較創建和測試 MATLAB程序。
對 三種不同絕緣子的分析結果如圖7所示(每種都嵌 入其特定的背景即天空天空加樹林以及樹林) 1號絕緣子(ins-1)使用橄欖綠RTV涂料2號絕緣子 (ins-2)使用灰色RTV涂料3號絕緣子(ins-3)為綠色 玻璃絕緣子最大值1.0表示絕緣子可見度最低即 前景與背景最相似而0則表示可見度最高即前景 與背景相似度最低此處給出這些結果僅是要說明 程序可以根據絕緣子的材料給定的背景與光照條 件區分特定背景中的各種絕緣子以及相對可見度值 例如在本例中三種絕緣子嵌入的背景大不相同。
圖5:圖解用戶界面用于自動圖像分析系統,探測和預估絕緣子 覆雪/覆冰

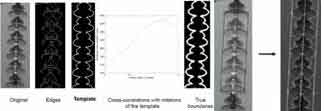

圖6:左:通過交對比計算ROI的搖擺角。右:繪制傘形邊界的 外平行包絡線與中軸線
基于這些圖像可以看出在給定背景下基于客觀 標準得出的絕緣子可見度的值與肉眼主觀判斷一 致例如在明亮天空背景下綠色RTV涂料的絕緣 子ins-1相當可見而在有黑暗樹林和明亮天空背 景下灰色RTV涂料的絕緣子ins-2‘中度’可見。
需要注意的是在所測量的圖像中由于上述絕緣子沒有處于共同的背景所以不能對所選不同絕緣子 相對可見度的最終比較下結論這是很重要的理想 的比較應當只能在不同絕緣子放在相同背景和相同光 照條件下進行。
該程序的下一步發展是能夠從原始背景圖像中將任何 絕緣子或其它線路組件截取出來然后再嵌入另一個 背景之中而且對于未來的發展來說理想的是使用 彩色數據而不是本項目中使用的灰度數據由于陽 光反射可能影響玻璃絕緣子的相對‘可見度’也必須 考慮反光的影響。

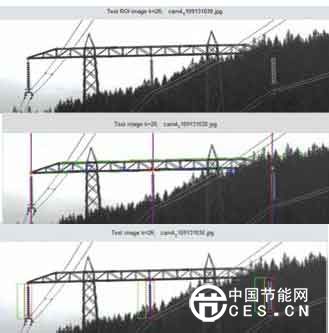

圖像展示了絕緣子可見度分析的步驟,從上至下為: (a)截取ROI (即 桿塔區域); (b)預估絕緣子的垂直軸(藍色/紅色垂直線分別代表預 估值與地面測量的真實值)并估計絕緣子與桿塔的連接點(黃色加號); (c)預估FG/BG區域(紅色/綠色框)。在圖片底部給出了三種絕緣子可見 度自動分析的預測值,V表示最終的可見度,L表示亮度差異,C表示對 比度差異,S表示子帶結構差異。數值越大(最大為1.0),表示在該背景 條件下,絕緣子可見度越低

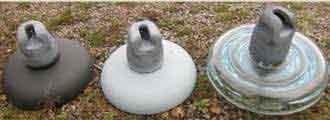

最初‘興趣’ 絕緣子的可見度比較研究:橄欖綠RTV,灰色RTV 與玻璃絕緣子評估絕緣子可見度比較試驗的現場圖片實例:從左至右分別為 橄欖綠RTV,灰色RTV與無涂層玻璃絕緣子

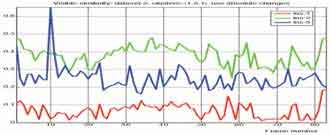

圖7:對約100幅圖像的絕緣子可見度自動分析結果
