隨著2015年1月1日起新環保法的正式施行，以及2015年4月頒布實施的《水污染防治行動計劃》即“水十條”的頒布，我國加強了對水污染的治理力度，燃煤電廠濕法脫硫需排出脫硫廢水，而脫硫廢水的處理成為很多電廠的難題，為實現電廠廢水的近零排放，利用煙氣余熱蒸發脫硫廢水的技術將有著廣闊的應用前景。本文同時闡明了脫硫廢水處理面對的現實困難，指出采用脫硫廢水蒸發技術是實現電廠脫硫廢水甚至高濃度含鹽水零排放的重要途徑，該技術充分利用了煙氣余熱，同時脫硫廢水得到了有效處理，符合國家政策上對燃煤電廠的節能環保的要求。相信通過更多深入的研究，燃煤電廠脫硫廢水蒸發處理技術會逐步成熟并得以推廣應用。

1、引言

隨著我國經濟水平的提高，電力需求迅猛增長，進而導致電廠SO2的排放量提高。SO2的排放造成我國大面積的酸雨危害，因此我國不斷加大燃煤電廠煙氣治理力度，特別是《火電廠大氣污染物排放標準》(GB13223-2011)實施后電廠將面臨更嚴格的環保限制。

目前我國燃煤電廠大多采用濕式石灰石-石膏法煙氣脫硫(FGD)，此法脫硫效率高，技術成熟;適用煤種廣，對鍋爐負荷變化的適應性強;吸收劑資源豐富;脫硫副產物(無水石膏)便于綜合利用。為防止脫硫系統的腐蝕，維持脫硫漿液中氯的濃度，會排出更多脫硫漿液，使脫硫廢水的排放量增加。脫硫廢水pH在4.5-6.5，其中含有大量亞硝酸鹽、懸浮物、重金屬離子等，必須經過處理后達標排放。目前應用最為廣泛的脫硫廢水處理工藝為化學沉淀法。該法設置單獨的廢水處理系統，但這種方法也有很多的缺點，如系統龐大，運行維護費用高，導致能耗較高，且Cl-、F-沒有有效的去除，從而使處理后的廢水無法回收利用。因此本文提出了利用煙氣余熱將脫硫廢水進行霧化蒸發處理的新型技術，此技術不僅解決了常規處理方法的不環保、能耗大等一系列問題，同時，不僅是脫硫廢水，甚至是電廠的高濃度含鹽水也可用此法一并處理，從而真正實現電廠廢水的零排放。

2、燃煤電廠脫硫廢水處理現狀及存在問題

由于燃煤煙氣中還有少量的F-和Cl-，進入脫硫塔后進入洗滌漿液，F(xiàn)-會和漿液中的Al絡合從而對石灰石的溶解產生掩蔽效應;而Cl-濃度過高會對吸收塔產生腐蝕，因此石灰石-石膏濕法煙氣脫硫過程中要排出一部分漿液作為脫硫廢水。脫硫廢水水質比較特殊，各工序排出的廢水水質因電廠使用燃料、脫硫裝置類型、煤種等不同而異，但其中含有大量亞硝酸鹽、亞硫酸鹽、懸浮物、重金屬離子(如汞和硒)等，且pH較低，因此必須經過處理后達標排放或回收利用。

目前世界上應用最為廣泛的脫硫廢水處理工藝為化學沉淀法，其典型工藝如圖1所示，其主要過程如下：

(1)勻質：通過攪拌、緩沖，使不同時段排出的廢水均勻混合，穩定水質水量，以利于后續處理;

(2)廢水堿化：排出的廢水進入pH調節池，向池中加入NaOH等堿性物質，提高廢水pH，使得廢水中的Fe3+、Zn2+、Cu2+、Ni2+等大部分重金屬離子得到去除，為了防止生成的沉淀進一步反應生成羥基化合物，一般pH調節在9左右;

(3)重金屬沉淀：加入S2-或者有機硫，與廢水中剩余的Hg2+和Pb2+反應生成HgS和PbS沉淀;

(4)混凝處理：向廢水中加入混凝劑使廢水中剩余的細小而分散的顆粒和膠體物質凝聚成大顆粒沉淀下來，通過混凝劑的壓縮雙電層效應，促使重金屬氫氧化物凝并、沉淀;

(5)澄清：混凝后的廢水進入澄清池，依靠重力進行沉降，將上層達標清液排放。

(6)對泥渣脫水，壓濾成污泥濾餅特殊處理。

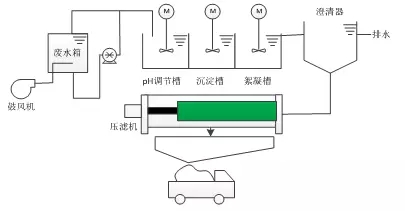

圖1 典型脫硫廢水處理系統工藝流程

化學沉淀法是目前我國電廠應用最廣泛的脫硫廢水處理方法，該法處理后的水質能夠達標，且對副產品石膏能夠進行綜合利用，有較好的經濟性，但是這種方法也有很多缺點：1)投資較大，需要單獨的化學加藥系統，也需要大量的化學藥劑;2)系統龐大，維護費用較高;3)目前對Cl-、F-沒有有效的去除方法，而且Cl-在酸性條件下有很大的腐蝕性，因此處理后的廢水無法回收利用。4)隨著環保標準的日益嚴格，脫硫廢水中COD和其他有害元素，如硒等，已引起監管部門的關注。

脫硫廢水的污染物含量主要取決于煤燃燒的形式、靜電除塵器的除塵效率、補給水中的雜質的種類、石灰石中重金屬和雜質的成分及含量等，甚至石膏脫水所選用的設備對其成分也有影響?？梢?jiàn)，脫硫廢水的成分非常復雜，傳統處理方式的處理難度很大。其處理過程中的過飽和、重金屬、懸浮物的去除和高達30000-60000 mg/l的氯含量如何降低。若廢水中含有硒、硝酸鹽和有機物，在排放之前還要進行生物處理。這種處理方法能夠減少重金屬和懸浮物含量，酸度和需氧量，但是不能減少氯含量和總?cè)芙夤腆w(TDS)。隨著國家對汞等重金屬污染物的排放逐漸重視，傳統的生化處理方法已不再適用，急需新的廢水處理方法的出現。

3、電廠高濃度含鹽水現狀及廢水零排放

除了脫硫廢水，電廠還有其他的高濃度含鹽廢水需要處理，如反滲透的濃水，高循環倍率的循環冷卻水排水，部分鍋爐排污水、電廠化學車間樹脂再生酸堿液的中和水等。以內蒙古某發電廠為例,現有2臺330MW發電機組，運行1臺機組化學水處理反滲透系統排水濃水30t/h左右，循環冷卻水排污水20t/h左右，也即單臺機組外排廢水50t/h，如果兩臺機組同時運行，一天排放污水高達2400t左右，按照水資源費用5元/t，年運行小時數7000小時計算，一年水資源費用達350萬元，另外排污費用按1元/t計算，一年排污費達70萬元，這還沒有計算管理以及污水排放的運行費用。該廠反滲透產生的濃水，其中無機鹽濃度達3000-4000mg/L，循環冷卻水中無機鹽濃度可達2000mg/L。

如果電廠高濃度含鹽水得不到妥善的處置，直接排入天然水體，必然會對水環境產生不利影響，增加局部地區的鹽分。由于濃水含鹽量高，傳統的給排水處理都無法有效地解決。目前對于高濃度含鹽水基本沒有進行特別的處置。高濃度含鹽水中含有各種有機和無機污染物，若直接排放可能會對土壤、地表水、地下水等產生污染。對于中國內蒙古這類深居內陸，地處干旱、半干旱地帶，大陸性氣候明顯，大氣降水少，蒸發量大，水資源匱乏的地區，隨著經濟的發展和人口的增長，將面臨著嚴重的缺水挑戰。為了實現電廠的節能節水，同時考慮到人與自然環境的可持續發展，電廠廢水零排放更具有現實的意義。

4、新型廢水噴霧蒸發處理技術

綜合上述關于脫硫廢水及高含鹽水處理的研究，提出了一種脫硫廢水噴霧蒸發技術來實現電廠廢水零排放。如圖2所示，將脫硫系統排出的廢水漿液與加壓空氣混合后，廢水經霧化噴入空預器與除塵器之間煙道內，霧化液滴與高溫?zé)煔獬浞纸佑|，氣液兩相發生強烈熱交換后蒸發，煙氣溫度降低至酸露點以上。廢水蒸發后所析出的金屬鹽、懸浮物等物質隨煙氣進入后面的除塵系統中被脫除。

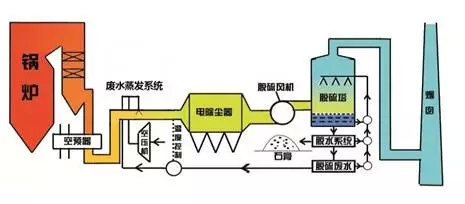

圖2脫硫廢水蒸發系統工藝圖

據文獻報道，某電廠煙氣脫硫工程單臺300 MW 機組脫硫廢水排放量?jī)H為4.2m3/h，水溫為52℃，除塵器前煙道中煙氣溫度為142 ℃，噴入煙道的霧化脫硫廢水迅速在煙道中蒸發，脫硫廢水中的固體物(重金屬、雜質以及各種金屬鹽等)和灰一起懸浮在煙氣中并隨煙氣進入電除塵器中被捕捉，因脫硫廢水中固體量和各種金屬鹽含量?jī)H為395 kg/h，對灰的物性及綜合利用不會產生影響。經計算，脫硫廢水噴入煙氣后，煙氣濕度由7.14% 增加至7.56% ，煙氣溫度由142 ℃降至136 ℃，煙氣處于不飽和狀態，高于酸露點溫度，不會對煙道和電除塵器產生腐蝕。同時，因煙氣溫度的降低及含濕量的增加，減少了FGD系統的水耗量。

日本三菱重工為一臺500MW機組設計了脫硫廢水蒸發系統。從空預器前煙道旁路抽取3.5%的煙氣量用于廢水蒸發，這使得熱能降低了0.4%。廢水中的重金屬及鹽類等干態物質使后續除塵設備灰塵處理量增加3%。經實測表明，廢水中的氯化物經蒸發處理后形成一種和飛灰大小相似的鹽類，廢水中含有的汞形成固體沉淀下來。該蒸發系統所產生的固體物能夠被獨立捕獲下來并與飛灰或其他如水泥、石灰等物質形成一種穩定的產物。

5、脫硫廢水蒸發相關技術研究現狀

目前，脫硫廢水利用煙氣余熱蒸發技術還少有在燃煤電廠應用，理論研究也很匱乏。在研究早期由于技術上無法對霧滴蒸發過程進行細致的觀察，學者們先對蒸發過程進行了純理論上的數值模擬。Gradinger和Bouloueho 在1998年確立了一種零維液滴蒸發模型，但液滴在蒸發過程中物理參數隨溫度變化沒有充分考慮，同時忽略了蒸發時液滴內部溫度梯度的產生，因此模擬結果缺乏真實性。Nasser Ashgriz等提出對流對液滴蒸發特性的影響規律及修正。Lili Zhang模擬了液滴干燥過程，考慮了液滴內部組分的轉移過程和溫度梯度的存在，這直接影響了液滴表面的蒸發速率。Kim H等研究了環境壓力對液滴蒸發的影響。YoungchulRa應用離散多組分燃料液滴模型對多組分燃料噴霧和蒸發進行了模擬計算，熱流量表達式通過近似準穩態能量平衡獲得，忽略輻射的影響。Godsave提出了用于估算液滴蒸發過程的直徑平方蒸發定律，該模型沒有考慮液相傳熱和傳質。國內方面，張子敬等建立了噴霧液滴群煙氣蒸發傳熱傳質模型對液滴粒徑和蒸發速度進行研究;盧江等建立了煙氣與液滴在相互運動狀態下液滴直徑隨時間變化的數學模型;蔣勇等通過離散液滴模型對霧化液滴蒸發過程進行了三維數值模擬，計算得到粒子軌跡圖。郭靜娟進行了脫硫廢水煙道蒸發的工程試驗并提出廢水調質處理的必要性，論證了該技術的可行性。張志榮等在多種不同條件下對脫硫廢水蒸發過程進行了詳細的數值模擬，從理論上論證了該技術的可行性。

但脫硫廢水蒸發與常規蒸發具有較大的差異，一是蒸發要求更高，要求脫硫廢水在短時間內完全蒸發;二是脫硫廢水成分復雜，其中含有易分解成分，這需要嚴格控制蒸發溫度區間和時間;三是脫硫廢水的比熱是變化的，因此研究脫硫廢水成分與比熱的關系，通過精確的數值控制來實現蒸發過程是有必要的。

6、脫硫廢水蒸發技術的優點及存在的難題

6.1 脫硫廢水蒸發技術的具體優點如下：

(1)廢水蒸發相變促進PM2.5凝并，便于除塵器和FGD系統對PM2.5的捕捉及脫除;

(2)降低濕法煙氣脫硫吸收塔入口煙氣溫度，減少吸收塔脫硫水的蒸發水耗;

(3)省去了傳統脫硫廢水處理系統，實現了廢水的零排放，節省了運行費用及藥品費等;

(4)由于煙氣溫度降低，煙氣比容降低，機組引風機做功減少，從而有效降低機組引風機功耗;

(5)除塵效率提高使進入吸收塔的粉塵含量大量降低，可有效改善脫硫石膏品質，也減少除霧器堵塞的幾率;

(6)由于脫硫后煙氣含水量大幅降低，脫硫后排放煙氣濕份下降，煙羽抬升高度升高，有利于污染物擴散，可減輕或消除煙囪周邊“石膏雨”現象。

6.2 目前脫硫廢水蒸發技術也同樣面臨著巨大的挑戰：

(1)脫硫廢水呈酸性，蒸發不完全易對煙道造成腐蝕;

(2)蒸發產物遷移轉化規律尚不明晰，控制硫物種的再分解至關重要;

(3)理論研究不足，研究不夠深入，在國內只有少數文獻中有所提及;

(4)國內研究大部分以數值模擬為主，但缺少與實際擬合度較高的動力學模型。

上述問題制約了該技術的理論研究及工業應用，尚需開展多方面的研究揭示該過程有關的調控與化學機制。

7、技術應用前景

近年來中國很多地區飽受PM2.5的危害，多次出現霧霾天氣，而來自于燃煤電廠煙囪排放的顆粒物及主要?dú)鈶B(tài)污染物貢獻較大。該技術能夠降低脫硫后煙氣含濕量從而提高煙氣抬升高度，便于煙氣擴散，減少了煙囪周?chē)?ldquo;石膏雨”的形成。此外，脫硫廢水蒸發相變促進PM2.5凝并，粒徑增大，便于電除塵器、FGD系統捕捉脫除，從而減少燃煤電廠PM2.5的排放，減輕燃煤電廠面臨的大氣污染壓力。

在世界上很多國家，以煤為主的能源結構導致直接燃燒原煤用以發電，由此帶來電廠大量水耗以及大量廢水的產生。因此優化、改善并推進產業結構調整、優化能源結構、鼓勵節能是解決能源與環境矛盾的必由之路。從自然科學理論研究與工程技術開發角度，跨學科、前瞻性地研究脫硫廢水蒸發技術是十分必要和迫切的。

盡管蒸發技術的發展已有很多年，但對于其應用于脫硫廢水少有學者研究且僅有少數電廠安裝，操作和運行經驗十分匱乏。考慮到未來電廠的廢水廢氣排放標準越來越嚴格和該技術在經濟技術上的可行性，在未來蒸發處理將是一種被廣泛使用的方法，其帶來的水耗、電耗的降低、廢水零排放帶來的運行費用的節省必將產生極大的經濟和環境效益，應加大這方面的研究力度并逐漸在現有燃煤電廠中推廣。
