摘要：華能白山煤矸石發電有限公司(白山發電公司)兩臺1180t/h循環流化床鍋爐,是哈爾濱鍋爐廠生產的雙布風板循環流化床鍋爐,自2012年5月投入商業運營以來,鍋爐運行穩定,通過實踐和摸索,在低床運行面取得了一些經驗.
關鍵詞：循環流化床鍋爐;低床壓;運行
1 引言
循環流化床鍋爐是近十幾年來迅速發展的一項高效低污染清潔燃燒技術，國際上這項技術在電站鍋爐和工業鍋爐等領域已得等到廣泛的應用，隨著技術的不斷完善并逐漸向大容量的循環流化床鍋爐發展。相對于常規煤粉爐，CFB鍋爐高耗能已是一個最為普遍的且是比較嚴重的問題，影響到CFB鍋爐的進一步發展與應用。白山發電公司兩臺330MW循環流化床鍋爐在2012年投入商業運行，通過不斷摸索試驗，逐漸掌握低床壓運行技術。下面就我公司兩臺機組的低床壓運行經驗與大家一起分享。
2 系統簡介
2.1 概況
華能白山煤矸石發電有限公司采用哈爾濱鍋爐廠生產的HG-1180/17.5-L.MN1型循環流化床鍋爐，亞臨界參數、一次中間再熱自然循環汽包爐、平衡通風、固態排渣、全鋼架懸吊結構、配備2×330MW亞臨界中間再熱單軸雙缸雙排汽、直接空冷式汽輪發電機組，爐后設置半干法脫硫。
鍋爐主要由一個膜式水冷壁爐膛，四臺高溫絕熱式旋風分離器和一個由汽冷包墻包覆的尾部豎井三部分組成，爐膛前后墻各布置有8片屏式過熱器，后墻布置有12片屏式再熱器，前墻布置8片水冷屏。鍋爐共布置有四臺稱重式給煤機及四臺刮板給煤機，共設8個給煤口，采用回料腿給煤方式，爐膛兩內側布置有六個排渣口，分別對應六臺滾筒式冷渣器。爐膛與尾部豎井之間，布置有四臺高溫絕熱式旋風分離器，其下部各布置一臺“U”閥回料器，回料器為單進雙出結構，尾部采用雙煙道結構，前煙道布置了三組低溫再熱器，后煙道從上到下依次布置有兩組高溫過熱器、兩組低溫過熱器，兩組螺旋鰭片管式省煤器, 向下前后煙道合成一個，臥式空氣預熱器布置于省煤器下方，其間布置有煙氣擋板，空氣預熱器采用光管式，一二次風道分開布置，沿爐寬方向雙進雙出。

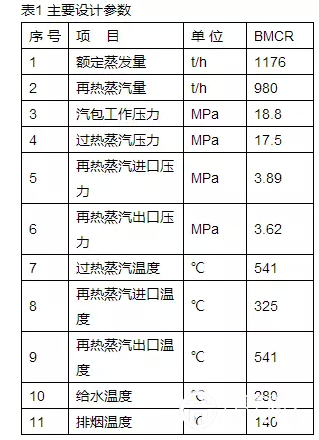

2.2 主要設計參數

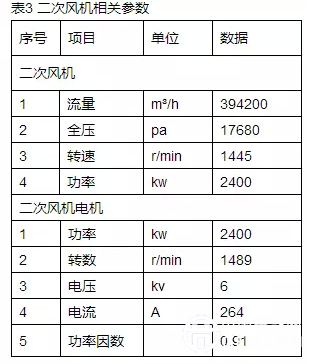

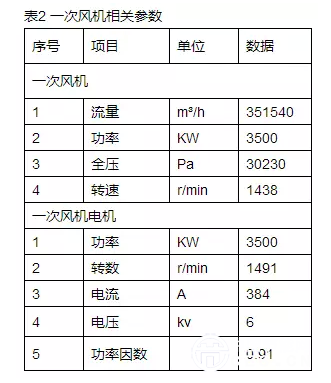

2.3 風煙系統簡介
每臺循環流化床鍋爐配置兩臺一次風機、兩臺二次風機、三臺高壓流化風機以及兩臺引風機。其中兩臺一次風機出口冷風道之間及兩臺二次風機出口冷風道之間有聯絡管道，通過一道聯絡門進行連接。
一次風經過一次風機、管式空氣預熱器后，通過一次風熱風道，經床下啟動燃燒器，分別進入兩個褲衩腿下部的水冷風室內，再由布風板進入爐內，保證爐內物料的流化。主要是作為爐膛的物料流化風。在一次風管上設有風道燃燒器，在鍋爐啟動時加熱一次風，縮短啟動時間。同時也做為給煤機、給煤口密封風和管式空氣預熱器的鋼梁冷卻風。
二次風由二次風機供給，一部分送到石灰石管道上，作為石灰石粉管密封風外，一部分進入空氣預熱器內加熱，然后由二次熱風道送到爐前，再由多只二次風管分兩層不同高度進入爐內，起到補充燃燒和輸送床料的作用，并實現分級送風，降低NOx 排放，還有一部分熱二次風作為落煤管密封風。
3 低床壓運行實施情況
3.1低床壓運行必須具備的條件：
實現低床壓運行，首先必須保證鍋爐出力正常。所以必須保證爐內有足夠的循環物料，而循環物料的主要影響因素是煤的粒度和粒徑分布是否合理。針對上述問題，我公司采取了相關解決措施：
3.1.1、 加強配煤，根據運行鍋爐床溫、懸浮段差壓進行多煤種不同比例混配，尋找最佳混煤方案;
3.1.2、 提高檢修人員的檢修質量和維護質量，保證破碎系統能夠正常投運，根據粒度大小的情況，及時調整篩板間隙，必要時進行破碎機垂頭和篩板的更換，保證煤的粒度始終在合格范圍。
3.2低床壓運行原理
3.2.1循環流化床鍋爐受熱面的傳熱方式主要以顆粒和氣體的對流換熱為主，爐內溫度一般維持在850~920℃，遠遠低于煤粉爐的爐膛溫度，所以輻射換熱占的份額較小。流化床中傳熱系數與懸浮物密度的平方根成正比，懸浮段的固體物料濃度分布延床高是按照指數形式衰減的，也就是說不同高度上的物料濃度是不同的，因此傳熱系數在不同的爐膛高度上也是不同的。為保證鍋爐正常燃燒與出力，這就要求流化床鍋爐運行中爐膛內必須有足夠的有效循環物料量。
3.2.2要滿足爐內有效的循環物料量，在保證入爐煤粒度(寬篩分)達到設計要求的同時還要保證爐內有足夠的床料量。爐內床料量越多，有效循環物料量也相應增加，鍋爐帶負荷能力強，但過多的床料量將使風煙系統阻力增加，風機耗電量增加，機組效率下降，也使鍋爐水冷壁受熱面磨損加劇。爐內床料過少，風機耗電量下降，但有效循環物料量減少，對流換熱下降，鍋爐床溫升高，輻射換熱增加，在床溫過高時脫硫效率下降，鍋爐帶負荷能力下降，運行床壓過低還會導致鍋爐流化惡化，出現局部吹穿，造成鍋爐結焦。
3.3床壓調整前后風機電流對比

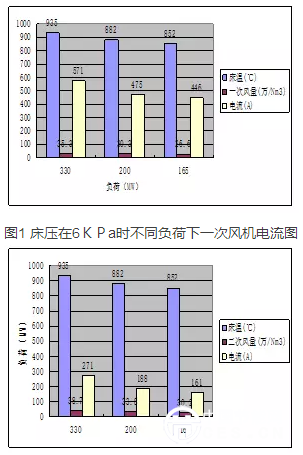

圖2 床壓在6KPa時不同負荷下二次風機電流圖
由以上兩圖可觀察到，隨機組負荷變化，一、二風量均發生較大變化，二次風量變化大于一次風量，鍋爐床溫及其它參數均在正常范圍內，可通過試驗方式嘗試降低床壓運行。

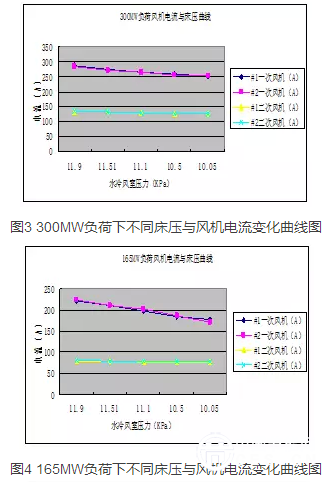

3.4不同床壓下一、二次風機電流變化情況

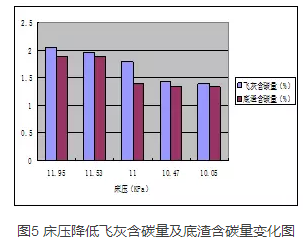

通過降低床壓運行后，一二次風機電流明顯下降，尤其是一次風機電流存在高幅度降低，鍋爐床溫小幅度升高，飛灰含碳量小幅度下降，其他參數無明顯變化，均在正常范圍內，降低床壓運行試驗取得了顯著效果。
3.5在不同負荷下試驗前后一次風機電耗計算

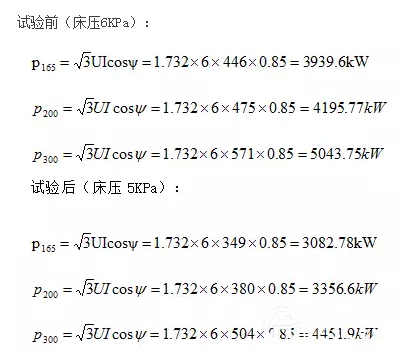

試驗前(床壓6KPa)：

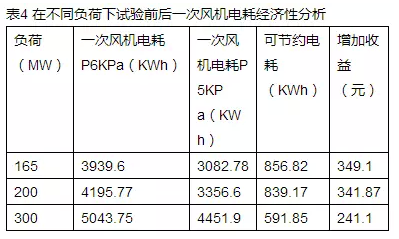

3.6效果對比：
