漿紗機烘筒產生的凝結水標準大氣下溫度高達60℃～80℃，是品質優良的軟化水，具有很高的回收利用價值。一般紡織企業采用無壓直排技術，將烘筒凝結水全部直接排放到下水道，這既浪費了能量，又污染了環境。本文就漿紗機烘筒凝結水余熱閉式回收技術進行探討。

1余熱回收技術分析

目前，我國能源利用率僅為30%，其余大多以低溫蒸汽、低溫?zé)煔?、汽水混合物、輻射熱等工況不穩定的中低溫余熱形式直接對空排放，既造成能源浪費，又形成環境污染。余熱按溫度高低可分為三類：500℃以上的高溫余熱、200℃～500℃之間的中溫余熱以及200℃以下低溫余熱，其中350℃以下的余熱占總量的50%。目前，我國高溫余熱回收利用技術已經成熟，并得到廣泛應用;而中、低溫余熱回收技術尚在發展中。

1.1凝結水余熱回收方式

凝結水余熱回收系統按其是否與大氣直接相通可分為開式系統和閉式系統兩類。開式回收系統將用汽設備排放的蒸汽凝結水回收到敞口的集水箱或集水池中，由于集水器直接與大氣相通，蒸汽及凝結水因壓力減至常壓而閃蒸形成二次蒸汽后排入大氣，剩余凝結水溫度降至100℃以下。

為防止輸送水泵汽蝕而兌入冷水，實際回收凝結水溫度僅有70℃左右。由于空氣中的二氧化碳等氣體溶入凝結水，常造成管道腐蝕。與凝結水直接排放相比，仍有一定的節能效果。

閉式回收系統中凝結水在回收過程中不與大氣接觸，系統內凝結水壓力始終高于大氣壓力，使凝結水溫度低于該壓力下的沸點，凝結水的熱能可以得到充分利用。而且閉式系統的凝結水能保持蒸汽原有品質，沒有增加溶解氧量，是品質良好的軟化水，減少了水處理的費用，可直接用于鍋爐補水。

假設用汽設備內蒸汽壓力為P1，凝結水集水箱內壓力為P2，大氣壓力為P0，則P2越接近P1，節能效果越好;P2越接近P0，回收系統的密閉性越差，節能效果也越差;當P2等于P0時，實際上就相當于開式系統。閉式回收系統是目前凝結水回收的較好方式，日本普遍采用閉式凝結水回收系統，凝結水回收溫度高于100℃。

1.2漿紗機凝結水利用方式

漿紗機烘筒凝結水中CaCO3含量低于十萬分之一，濁度不高于2度，不含雜質，為優質軟水;漿紗凝結水溫度在70℃～130℃，雖屬于低品位余熱，仍有較高的回收價值。目前，漿紗機烘筒凝結水的利用方式主要有以下利用方式。

利用方式1、換熱

余熱回收最主要的技術是換熱，所謂換熱就是在冷熱流體間進行熱傳遞，又稱熱交換。凝結水余熱通過熱交換器加熱新鮮冷水實現余熱回收。通過換熱器回收漿紗機凝結水余熱是目前漿紗機凝結水余熱回收最主要的方式。烘筒凝結水溫度由100℃左右降低到68℃后排放，循環水溫度由18℃加熱到66℃后進行利用?？梢姡瑩Q熱仍然有超過50%能量和100%的凝結水浪費，經濟性差，效益不顯著。

2、鍋爐補水

近幾年，一些紡織企業已探索將烘筒凝結水作為鍋爐補水。主要辦法是用敞口的凝結水箱收集烘筒凝結水，水箱中凝結水閃蒸產生的二次蒸汽經排汽管排入大氣，凝結水則通過水泵送入鍋爐回用。這種方式屬于開式回收，只能回收部分顯熱，節能效果有限。漿紗機烘筒凝結水閉式回收技術目前尚未見報道。閉式回收系統既能充分回收凝結水余熱，又能全部回收凝結水，同時避免了凝結水的污染和水處理。因此采用閉式回收系統將烘筒冷凝水回收至鍋爐制成蒸汽的技術是一個值得研究的課題。

3、閃蒸

飽和凝結水因壓力降低而再次蒸發成蒸汽的現象稱為閃蒸。由于閃蒸能夠吸收凝結水的熱量，所以閃蒸技術也是凝結水余熱回收工藝之一。但由于漿紗烘筒凝結水閃蒸汽量相對較少，這方面的使用還沒看到。

2漿紗機烘筒凝結水余熱回收系統

2.1漿紗機烘筒凝結水余熱回收方案和設備的確定

根據上述余熱回收技術的探析，采用閉式凝結水回收技術方案，烘筒凝結水直接回用于鍋爐補水，可以減少水處理的過程，避免余熱和水的浪費，減少環境污染。

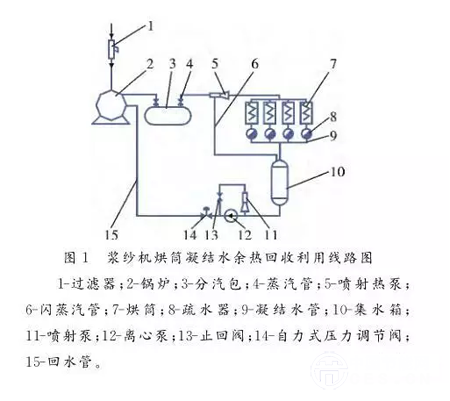

凝結水的回收方式分為余壓回收和加壓回收兩種。余壓又叫做背壓，是利用疏水器背壓輸送凝結水的一種方式，這種方式適用于蒸汽壓力200kPa以上的用汽設備;加壓回收就是利用凝結水回收裝置克服管道阻力回收凝結水的一種方式，該方式余熱回收率高。具體實施方案見圖1。

鍋爐2用水經過進水管和過濾器1輸入，鍋爐2產生的高壓蒸汽經分汽包3供給漿紗機烘筒7進行烘燥;烘筒7的凝結水由疏水器8通過閉式管路9收集到集水箱10，經離心泵12加壓輸回鍋爐2;集水箱10中的閃蒸汽通過噴射熱泵5升壓至蒸汽管4回用;烘筒內蒸汽壓力為0.35MPa，閉式管路9中的凝結水壓力達0.2MPa，高于大氣壓力，且不與外界大氣接觸。

2.2閉式回收系統設計的幾個關鍵技術

2.2.1汽水共存管道的設置

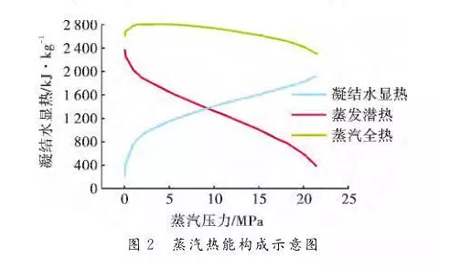

單位質量的物質在不發生相變和化學反應的條件下，因溫度的升降而吸收或放出的熱叫顯熱。單位質量的物質在等溫等壓條件下，因相變吸收或放出的熱叫潛熱。物質的全熱等于其顯熱與潛熱之和。圖2為不同壓力下單位質量蒸汽所含有的熱量(即蒸汽比焓)。蒸汽的熱能包括顯熱和潛熱兩部分，蒸汽經用汽設備釋放出潛熱后生成含有顯熱的凝結水。

以GA308型漿紗機為例，其烘筒允許安全工作壓力為0.35MPa，飽和蒸汽溫度138.89℃，顯熱584.52KJ/kg;疏水閥背壓0.2MPa，飽和蒸汽溫度120.24℃，顯熱504.84KJ/kg，蒸汽比容0.603m3/kg，汽化潛熱2201.74KJ/kg。由圖2可見，設備所用蒸汽壓力越高，生成凝結水的熱價值也就越高。

經過疏水閥的飽和蒸汽如果直排大氣，由于閃蒸，其溫度會迅速降到100℃甚至以下而增加顯熱的利用難度，同時部分潛熱也隨閃蒸汽而排放了。因此，采用閉式回收系統可以最大限度地回收余熱和凝結水。同時避免凝結水的污染。閉式回收系統中疏水閥排出凝結水的閃蒸率x=(h1-h2)/r×100%=(584.52-504.84)/2201.74=3.62%。式中：h1為閃蒸前飽和水的顯熱(KJ/kg)，h2為閃蒸后飽和水的顯熱(KJ/kg)，r為閃蒸壓力下相應的蒸發潛熱(KJ/kg)。

圖1中從疏水器到集水箱之間的管段中為汽、水分層二相流，其中凝結水體積占總體積的3%，閃蒸汽體積占總體積的97%，實際上充滿著蒸汽。從集水箱到鍋爐的管段中為滿管單相凝結水流，從集水箱到蒸汽管間的管段中為單相蒸汽流。

高速流動的蒸汽推動凝結水撞擊管道的現象稱作水擊(又叫水錘)，水擊很強時會對設備造成損傷和破壞。為了防止水擊現象，應該合理選用和安裝凝結水管。該段管徑計算頗為困難，根據經驗和每小時凝結水量可以判斷凝結水管管徑。現每臺漿紗機烘筒凝結水流量為0.5t/h，故可選用25mm管徑的水管，水管安裝坡度不宜小于2/1000，最好大于4/1000，使冷凝水沿著管路坡度與閃蒸汽同向流動，避免出現積水和水擊現象。

2.2.2疏水器的選擇

疏水閥的作用是“阻汽排水”。疏水系統是提高蒸汽熱能利用效率、有效回收凝結水的至關重要的環節。疏水閥決定著凝結水回收系統合理運行的成敗。當前我國疏水閥使用狀況不容樂觀，正常運行(漏汽率<3%)的占10%，泄露超標(漏汽率>5%)的占60%，嚴重泄露(漏汽率>10%)的占30%。

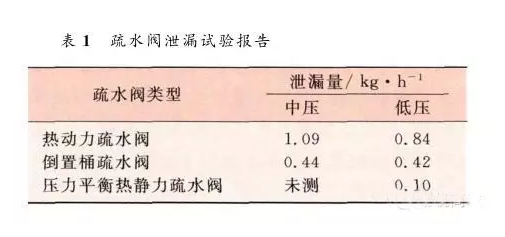

英國帝國化學公司對疏水閥泄漏檢測結果見表1。中壓(1.4MPa)的熱動力疏水閥、倒置桶疏水閥和壓力平衡熱靜力疏水閥的使用壽命分別是12個月、5年～7年和6個月。

機械式疏水閥的耐背壓性能最好，耐背壓率達80%，熱動力式疏水閥的耐背壓率為50%，熱靜力式疏水閥的耐背壓率為30%。凝結水回收對疏水閥耐背壓性能的要求較高，熱動力式和熱靜力式疏水閥均不適用。對漿紗機烘筒等設備內不能積存凝結水的用汽設備，應選用可連續排放飽和凝結水的機械型蒸汽疏水閥，此處選用倒置桶疏水閥。

2.2.3凝結水泵防汽蝕

采用水泵輸送凝結水時，會造成葉輪入口處的壓力低于凝結水飽和壓力，引起大量微泡爆發性生長(閃蒸)，隨后汽泡進入高壓區受壓而瞬時潰滅，周圍的液體迅速補入，造成局部高溫、高壓水力沖擊而剝蝕水泵，這就是被稱為“泵癌”的汽蝕現象。汽蝕現象是凝結水回收的主要障礙。

目前國內外閉式回收系統有兩種凝結水輸送方式，一種是利用高壓氣體驅動機械疏水閥泵輸送凝結水，這種方式需要消耗高品位能的新鮮蒸汽回收低品位能的閃蒸汽，而且集水箱直通大氣，實際上變?yōu)殚_式回收系統，適用于低溫、低壓、小流量凝結水的回收;

另一種是利用噴射泵的引射增壓原理，在離心泵的入口處形成輸送凝結水的防汽蝕壓頭，可有效消除離心泵的汽蝕，這是利用凝結水自身的循環實現高溫凝結水的回收，是低品位能間的利用，可以實現凝結水的全部回收。噴射增壓水泵防汽蝕技術是當今凝結水閉式回收的前沿技術。

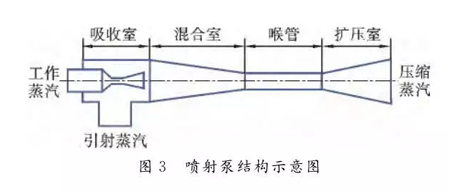

噴射泵的工作原理是高壓流體在噴嘴出口處形成低壓，卷吸低壓流體后經混合室，再經擴散管降速而增壓。噴射泵的結構見圖3。

在噴射泵的混合室進口處易形成低壓區而發生汽蝕現象。將噴射泵及混合室設計成等壓流線結構，最大限度減少了混合室內的閃蒸;將擴壓室設計成雙層結構，內層等降壓擴壓，外層采用微循環冷卻，避免了飽和水?dāng)U壓時的分層現象。通過噴射泵結構和微循環冷卻技術解決了噴射泵自身汽蝕的問題。

2.2.4閃蒸汽的回用

凝結水集水箱中的閃蒸汽可以利用蒸汽噴射式熱泵技術進行回收。蒸汽噴射熱泵的結構和工作原理與前面的噴射泵相似，采用高壓蒸汽抽出低壓閃蒸汽，并升壓利用。

2.3效益分析

2.3.1經濟效益

按一臺漿紗機每小時產生的烘筒凝結水量為0.5t，平均每月回收凝結水150t計，自來水價格3元/t，軟水處理費2元/t，污水處理費1.5元/t，閉式回收時凝結水壓力0.2MPa，溫度120℃，則一臺漿紗機一年可節水150×12=1800(t)，節約自來水費1800×3=5400(元)，軟水處理費1800×2=3600(元)，污水處理費1800×1.5=2400(元)。

當?shù)厝赍仩t平均給水溫度取為20℃，標煤發熱量為29270KJ/kg，鍋爐效率為80%，標煤按600元/t計算，則一臺漿紗機一年回收熱量4.2×103×(120-20)×1800×103=7.56×108(KJ)，可節約標煤(7.56×108)÷29270÷0.8=3.229×104(kg)=32.29(t)，節煤費32.29×600=19372.5(元)。

一個紡織企業以5臺烘筒式漿紗機不間斷生產計，則每年共節水9000t，節煤(換算成標煤)161.45t，年節約費用總計153862.5元。

2.3.2社會效益

根據國家發改委能源研究所推薦值的CO2排放系數0.67t/tce，SO2排放系數0.0165t/tce和煙塵排放系數0.0096t/tce，按每年節約標煤161.45t計，每年可減少二氧化碳排放108.2t，減少二氧化硫排放2.66t，減少氮氧化物排放2.52t，減少煙塵排放1.55t;避免污水或蒸汽排放9000t。因此，漿紗烘筒凝結水的閉式回收具有良好的社會效益和環境效益。

結束語

采用閉式系統回收漿紗機凝結水用于鍋爐補水，既回收了全部余熱，又充分回收了凝結水，同時避免了凝結水的污染和處理，克服了開式回收系統僅能回收凝結水部分顯熱的不足。漿紗機烘筒凝結水閉式回收系統是利用凝結水較有效的途徑之一。閉式回收系統采用適當管徑的凝結水管和合理的安裝坡度，有效避免了管道中的汽、水二相流造成的水擊現象;通過選用耐背壓性能好、漏氣率低和使用壽命較長的機械式疏水器，保證了凝結水的持續順暢排放和回收系統的正常運行。

該回收系統中的關鍵是采用了噴射增壓技術，在有效回收凝結水和閃蒸汽的同時避免了噴射泵的汽蝕，克服了凝結水回收的主要難題。凝結水中含有“余熱和水”效益，對具有幾千臺烘筒式漿紗機的我國紡織企業而言，節能潛力十分明顯。漿紗機烘筒凝結水的閉式回收具有良好的社會和經濟效益。
