1概述：

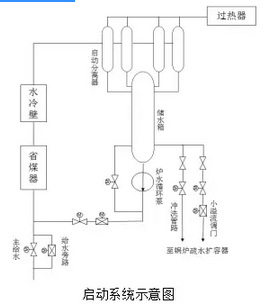

我們采用哈爾濱鍋爐廠制造的型號為HG-1970/25.4-PM18超臨界參數變壓運行直流爐，鍋爐設內置式帶再循環泵啟動系統，包括四個啟動分離器、一個貯水箱、一臺爐水循環泵、水位控制閥、截止閥、管道及附件等。鍋爐負荷小于30%BMCR直流負荷時，分離器起汽水分離作用，分離出的蒸汽進入過熱器系統，水則通過連接管進入貯水箱，根據貯水箱中的水位由再循環泵排到省煤器前的給水管道中或經溢流管排到疏水?dāng)U容器中。
2熱態啟動過程中水位調整的特點：
2.1熱態啟動過程時間短。從鍋爐上水到轉干態運行一般只有幾個小時，大量操作比較集中，影響儲水箱水位因素多，水位波動大。值班員需要全程手動操作，水位調整壓力大。
2.2鍋爐受熱面壁溫高，熱態啟動過程中水位的控制尤其重要。若分離器水位過高，未飽和水將進入高溫受熱面，受熱面管屏進水驟冷，可能造成啟動過程中的爆管事故;若水位下降過快，操作員一定會增加給水量以維持儲水箱水位，水冷壁短時間內補充大量冷水，水冷壁溫度會大幅下降。若調整不及時，儲水箱水位低至1200mm，爐水循環泵將跳閘，勢必造成省煤器入口給水流量低，觸發鍋爐MFT保護動作。
2.3熱態啟動過程中任何熱工質的排放都是極大的浪費。運行人員操作時應盡量維持小溢流調門關閉狀態，不向疏水?dāng)U容器排水。這對水位調整提出了更高的目標，大大增加了水位調整的難度。只有盡量保持水位穩定，避免水位突然上漲，才能減少工質外排量。
2.4上水難度大。啟動初期分離器壓力比較高，故上水難度增加，需要很高的給水壓力才能滿足上水要求，此時需要設定比較高的汽泵轉速。
3啟動過程中各階段水位調整操作：
3.1泄壓
由于熱態啟動時主、再熱蒸汽具有較高的壓力，甚至遠遠大于汽輪機沖轉參數，給鍋爐上水帶來難度，所以需要先采取泄壓措施，將壓力降至沖轉參數附近。關于泄壓有三種方式供選擇：
a、手動開啟PCV閥。這種方式不能控制降壓速率，且放汽聲音大，對環境造成影響，一般不采取。
b、手動開啟汽機高低壓旁路。通過高、低壓旁路調門可以很好地控制降壓速率，并且增加了主再熱蒸汽的流量，降低了過、再熱汽壁溫，對受熱面有一定的保護作用。但高壓狀態下開啟高低旁調門，將對調門產生很大的沖刷，若機組正常運行時高低旁調門無法關閉嚴密，將對機組安全經濟運行帶來很大的危害。所以實際中也不采用此種方式。
c、開啟儲水箱小溢流調門。可以很好的滿足降壓速率的要求，且沖刷不會對調門本身產生太大的影響，即便是調門無法關閉嚴密，將手動門和電動門進行隔離，對正常運行沒有危害。
故實際中一般采用開啟儲水箱小溢流調門進行泄壓。如果是極熱態啟動會出現分離器壓力高于20MPa，邏輯閉鎖小溢流調門開啟。此時需先采用PCV閥降壓至小溢流允許開，再采用小溢流控制。
3.2上水
當分離器壓力降至11MPa后鍋爐可以開始上水。用上水旁路調門控制上水流量在50-100t/h，維持給水操作臺前后差壓在2MPa以上。由于水冷壁管內存有大量的熱水，且隨著分離器壓力下降，水冷壁中的存水會膨脹汽化，儲水箱很快就會出現水位，此時應關小溢流調門，降低降壓速度，以不超過0.1MPa/min的速度將分離器壓力穩定在10MPa左右，保持壓力不再下降。同時減少上水量，緩慢調整儲水箱水位正常范圍，達到爐水泵允許啟動條件。此時儲水箱水位必須進入一個穩定的狀態，小溢流調門盡量全關，以減少高品質工質的浪費。
3.3啟動爐水泵
爐水泵啟動條件滿足后應盡快啟動，保持爐水泵再循環門開啟狀態并掛“禁操”，以防止運行中反復開關，造成給水流量波動。逐漸開啟爐水泵出口調門，建立省前流量650t/h以上，達到鍋爐點火要求。
3.4鍋爐點火
熱態啟動點火后應迅速投入油槍?zhuān)岣郀t膛溫度，維持主再熱汽溫不再下降，也為盡快啟動少油點火磨煤機創造條件。鍋爐熱量增加速度較快，汽溫、汽壓及蒸汽流量會快速提高，此時虛假水位比較嚴重，可適當開啟小溢流調門，防止水位上漲過快，過熱器受熱面進水。
3.5開啟旁路
鍋爐點火后，汽溫汽壓回升時要及時開啟汽機高低旁，既能維持壓力穩定，又能保證一定的蒸汽通流量，保護過再熱器受熱面。為防止高旁小開度時對調門的沖刷，一般高旁初始開度不低于20%，并及時投入高旁減溫水，防止高排后溫度超限。這一階段對水位的影響比較大，水位易出現反復波動，期間應保持燃燒穩定，減少其他干擾因素。只有高、低旁調門開啟，建立一定的蒸汽流量，才能穩定水位，減少水位大幅波動可能帶來的風險。
3.6升溫升壓、沖轉并網
這兩個階段水位相對比較穩定，容易控制。燃料的增減幅度是影響水位的關鍵因素，期間需要各操作員良好溝通，緊密配合。
3.7切缸
對于采用中壓缸啟動的機組，能順利完成切缸，幾乎標志著機組的啟動成功。根據我廠經驗，切缸前保證高旁調門開度不低于70%，切缸過程中分離器壓力就不會出現大的波動，儲水箱水位會很平穩。
3.8給水由旁路切主路
降低汽泵轉速，逐漸開大上水旁路調門，維持給水量不變，當旁路調門開至80%以上，給水操作平臺前后壓差小于0.3MPa時，直接開啟主給水電動門，完成給水由旁路切為主路的操作。
3.9轉干態運行
負荷220～260WM，可以開始進行鍋爐濕態轉干態的操作。將汽泵切至手動控制方式，高加后給水量維持在700～750t/h左右，緩慢地增加燃料量。儲水箱液位慢慢下降時，逐漸關小爐水泵出口調門。當分離器出口出現穩定的過熱度后，將爐水循環泵停運，即完成了鍋爐由濕態轉干態運行。
4總結：
超臨界直流爐在機組熱態啟動期間，分離器儲水箱水位調整貫穿了整個啟動過程。熱態啟動任務的偶發性決定了其不能像冷態啟動有充足的時間，所以各個運行值班員要熟知熱態啟動過程中儲水箱水位的影響因素，掌握控制要點。本文所講方案經實際驗證能很好地滿足直流爐熱態啟動水位調整要求，能節省機組啟動時間，減少工質浪費，保護機組設備的安全運行。
