風電葉片作為風力機的重要組成部件.在風場的實際運行中承受著不斷變化的風載荷作用.惡劣的氣候環境和葉片長年累月的不斷運行.使得風電葉片的疲勞壽命備受人們關注。為檢驗風電葉片的疲勞使用壽命是否能達到設計要求，國外學者和專家已做過大量的工作。相比之下.國內在這方面的研究和試驗相對較少。

通常風電葉片的認證試驗分為靜力試驗認證和疲勞試驗認證兩方面.靜力試驗認證主要檢驗葉片的質量、固有頻率、極限載荷下的強度極限和穩定性是否滿足設計要求.而疲勞試驗則檢驗葉片的結構、鋪層和粘接設計是否合理.是否能達到預設計的葉片使用年限.同時也可發現在葉片生產制造過程中的一些制造缺陷.

根據國外已進行的試驗和經驗.風電葉片的疲勞試驗主要分為雙軸和單軸疲勞加載試驗.雙軸加載疲勞試驗可同時進行揮舞和擺振兩個方向的試驗.單軸加載試驗則每次只進行揮舞或擺振方向的試驗.可見前者比后者對葉片的檢驗更加節省時間和節省相應的試驗費用.但試驗設備要求更高、試驗難度更大。結合國內自身條件以及中國船級社葉片疲勞試驗規范的要求.此次葉片的疲勞試驗只進行揮舞方向的疲勞試驗。本文就DF64A風電葉片進行的單點單軸恒幅值加載方式下的疲勞試驗進行疲勞試驗載荷設計方法研究.

1疲勞實驗的目的及試驗載荷確定的原則

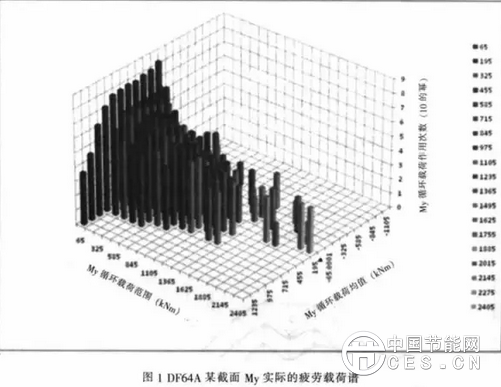

葉片在實際運行中疲勞載荷譜非常復雜.圖1(以My為例)僅是一個截面的疲勞載荷譜。每個截面疲勞載衙譜不同，同時同一個截面振幅都在不斷變化且振動次數非常多(20年的壽命內).無法模擬.因此必須采用簡化加速方法在較短的時間內等效模擬葉片的實際運行情況.檢驗試驗葉片是否能夠安全運行。即對葉片僅施加疲勞載荷Mv，所加載荷的等效損傷與葉片運行壽命內的等效損傷相同.檢驗葉片在試驗中是否破壞。

1.1關注截面位置

凼為疲勞試驗僅能在局部加載.僅能關注一個截面.根據疲勞強度分析.選取疲勞安全裕度最小的截面作為疲勞試驗驗證截面.

1.2試驗次數的選取

為r使葉片的試驗時間不能太長.也避免由于次數太少導致試驗不能反映真實情況.一般確定試驗次數為Ns=5×106～1x107次(根據船級社規范要求)，試驗的頻率與葉片一階揮舞頻率相近，在該頻率之下進行疲勞載荷的激振試驗.這樣在最長3-4個月就能夠完成葉片疲勞試驗。

1. 3疲勞載荷計算的關注點

將損傷最大的位置作為疲勞計算的關注點，為了便于計算與測試之間的相互關聯.取損傷最大截面的葉片外層應變?yōu)槠谟嬎愕年P(guān)注點.以便與測試結果對比.另外.通過有限元的計算可以分析外層應變與其他各層應變之間的差異。

2 葉片的疲勞損傷計算

2.1葉片的有限元模型

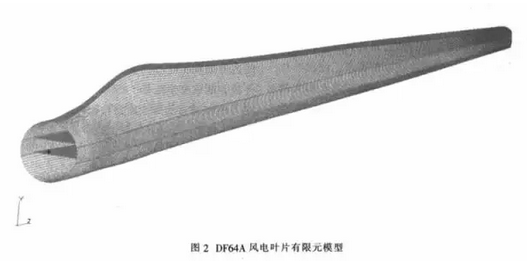

建立DF64A葉片疲勞損傷計算的葉片有限元模型.有限元網格劃分如圖2所示。最終的計算模型需要對葉片有限元模型進行復合材料鋪層.并在葉根處施加固定支撐約束模擬葉片的工作狀況。

2.2計算葉片的疲勞損傷最大作用系數

在葉尖施加揮舞、擺振和軸向三個方向的單位載荷.利用MSC.Patran軟件計算出葉片有限元模型各個截面的應變值.引入Bladed軟件計算得m的疲勞載荷譜(即Markov矩陣)計算得到疲勞載荷作用下葉片各截面的應變值.利用玻璃纖維復合材料疲勞損傷的計算理論.運用自編的Mat—lab軟件計算并繪制出葉片各截面疲勞損傷的最大作用系數(見圖3)。

從圖3中可以看出.葉片13.5m截面主粱帽部分最容易產生疲勞破壞.根據葉片疲勞損傷的計算結果結合葉片13.5m截面的有限元網格.可進一步確定出葉片最易疲勞損壞的位置為13.5m截面吸力側主梁帽中心位置靠近后緣100mm處的最外層纖維方向.于是可確定該位置為葉片疲勞試驗危險截面的危險點(定義為疲勞載荷設計點)，同時將該位置最外層的纖維方向應變作為設計疲勞試驗載荷基準值.

由于本次疲勞試驗采用單點單軸的加載試驗方式進行揮舞方向試驗.所以在確定疲勞載荷設計點之后，還需計算葉片在單位彎矩My作用下.該點的纖維方向應變值，以便進行疲勞載荷設計。

3 計算疲勞試驗載荷

3.1計算疲勞載荷設計點的疲勞損傷

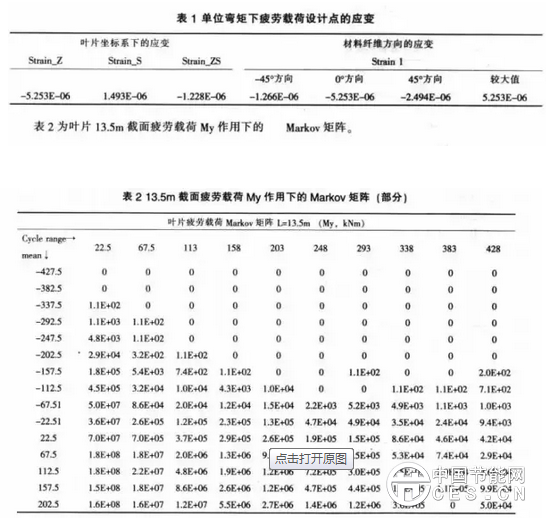

使用有限元軟件MSC.Patran計算出在單位彎矩My作用下，疲勞載荷設計點的應變值研(纖維方向)，見表l。

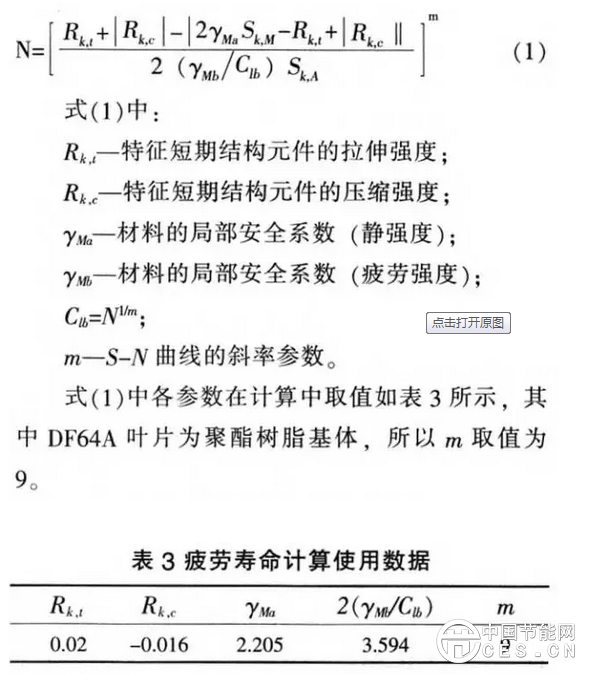

將計算出的單位載荷下的應變值乘上載荷幅值得到相應循環載荷作用下的應變動態幅值&.，再將單位載荷下的應變值乘上載荷均值得到循環載荷作用下的應變均值S。。利用玻璃纖維復合材料疲勞壽命計算公式.可以得到疲勞載荷設計點在疲勞載荷My作用下的疲勞壽命次數N:

確定出葉片的疲勞壽命次數后.則可根據Mjner線性損傷理論計算得到疲勞載荷設計點的疲勞損傷D值：

由此計算出疲勞載荷設計點的疲勞損傷為D=5.14E一2。

3.2計算恒幅值疲勞載荷下的應變均值和幅值

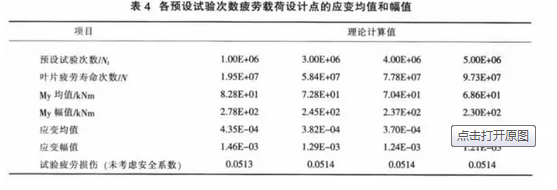

由于實際葉片在風場運行時.其疲勞載荷為變幅載荷譜.而實際試驗過程中所施加的疲勞載荷為等效的恒幅值疲勞載荷.因此.需要將各個工況下的變幅疲勞載荷轉換成恒幅值的單點單軸疲勞加載方式。

3.3計算疲勞試驗的試驗(激振)載荷

由疲勞理淪分析可知.疲勞載荷設計點的應變均值由葉片自重和配重產生.應變動態幅值由作用在葉片上的動態激振力產生。所以根據此對應關系.可進一步確定出疲勞試驗時作用在葉片上的動態激振力。

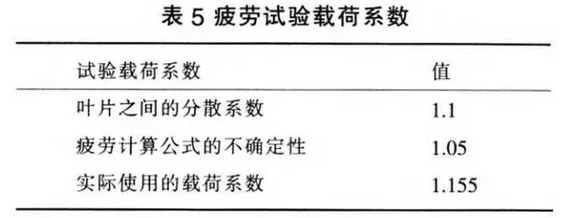

考慮到葉片之間的分散系數和疲勞計算公式的不確定性，實際計算疲勞試驗載荷時，需考慮上1.155的疲勞試驗載荷系數(見表5)。

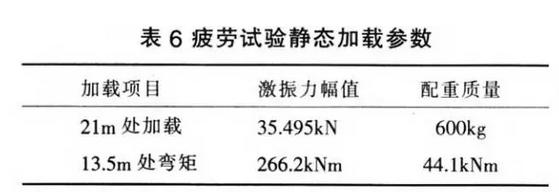

根據試驗規范的要求和該葉片疲勞危險截面的位置.以及減少疲勞試驗時間的目的.最終將葉片截斷為23m.并選撣疲勞試驗載荷的加載位置在葉片的21m截面.此時計算出的激振力靜態幅值和配重見表6所示.

4 靜態載荷的有限元驗證

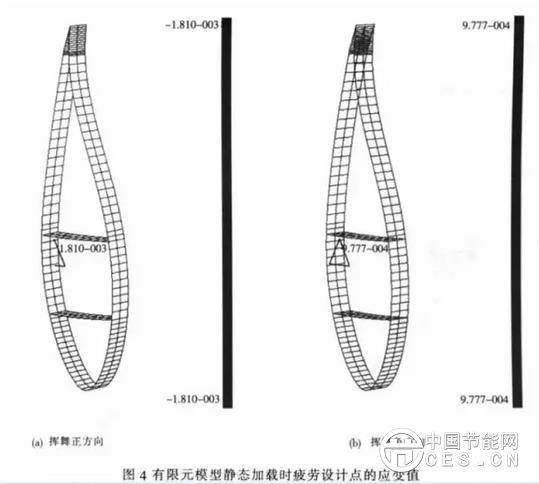

將上面計算得到的靜態數據與試驗有限元方法計算出的數據進行對比.以確定利用上述理論計算的正確性。按揮舞正方向和揮舞負方向兩種T況.將上面得到的疲勞試驗靜態加載參數輸入到1.0MW葉片的有限元模型里進行計算.則得到的疲勞載荷設計點的應變值見圖4所示。

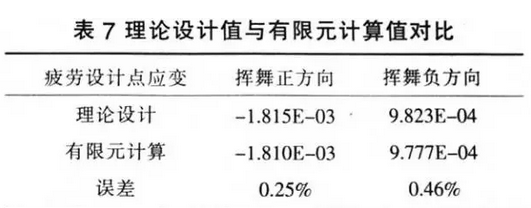

表7給出了根據疲勞理論計算出的疲勞載荷設計點應變值和有限元計算值之間的對比.

根據表7的對比結果可以知道疲勞理論汁算得到的疲勞試驗載荷應變值是合理的。

5 疲勞試驗的動態加載載荷

由于風電葉片住疲勞試驗中是一個往復振動.即葉片在疲勞試驗過程是進行動力學運動的。為了在疲勞試驗中盡量增大疲勞載荷的動態激振力.為此，在疲勞試驗過程中，其疲勞載荷的激振頻率則必須運行在葉片揮舞方向1階固有頻率附近.

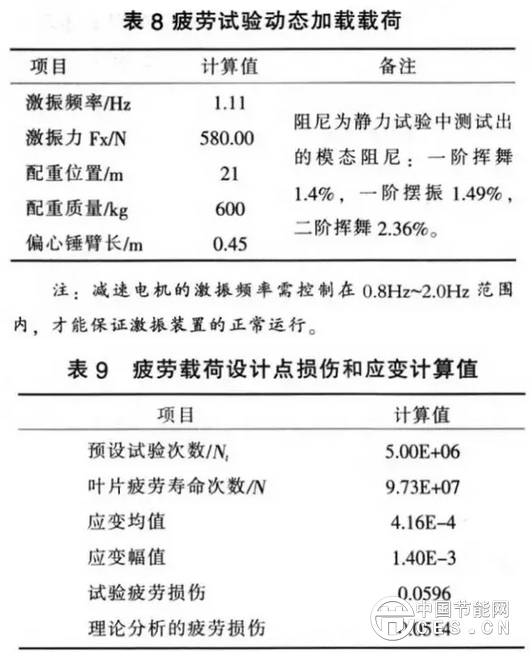

因此.此時需要考慮葉片疲勞動力模型的動力學放大效應.經過反復的動力學模型有限元計算分析.最終確定疲勞試驗動態加載載荷如表8所示表9是在相應疲勞試驗載荷下的疲勞損傷值。

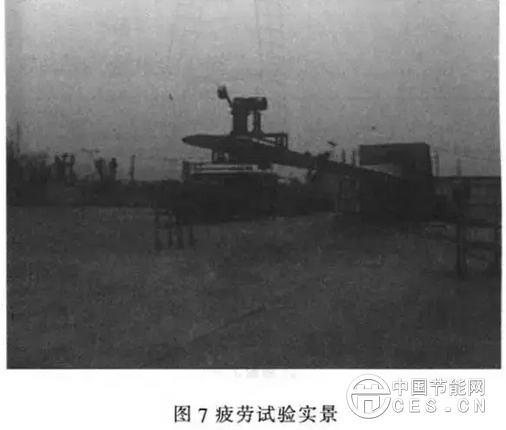

根據該試驗載荷的設計結果.在3個月可完成5.00E+06次的葉片疲勞試驗。該實驗已經完成并通過船級社的見證。

6 結論

本文針對1.0MW風電葉片DF64A疲勞試驗.按照IEC規范和中國船級社的要求.按單點單軸恒幅值加載方式的要求，采用疲勞理論計算和有限元軟件計算相結合的方法.設計出了該DF64A風電葉片疲勞試驗時的疲勞動態加載載荷(包括激振頻率、加載幅值、配置質量等).闡述了風電葉片在單點單軸恒幅值加載方式下.疲勞試驗載荷的一種設計思路和方法.可以在較短的時間之內模擬葉片的實際運行情況.為風電葉片的疲勞試驗奠定了一定基礎。
