在2014年中國汽車產業發展(泰達)國際論壇上，全國政協副主席、科技部部長萬鋼表示，“十三五”電動汽車科技規劃特別部署發展燃料電池汽車，在未來幾年推進加氫站建設和燃料電池汽車示范運行等多項工作。

在2018年5月16日，江蘇省經信委組織了江蘇省燃料電池汽車產業發展研討會，做了“關于燃料電池汽車產業發展概況與建議”的專題報告，與會領導和專家一致認為，江蘇搶抓機遇，率先布局氫能和燃料電池汽車產業，已形成了一定的產業基礎和先發優勢。

同年，首屆長三角氫能燃料電池汽車科普迅游活動于10月13日從如皋全面啟動，途徑南通、鹽城，19日在上海收官。

2017年，我國燃料電池客車產量共計116輛，更多作為示范應用出現。在江蘇省和如皋市領導的支持下，陸地方舟從2016年開始投入氫燃料客車的研發工作，經過三年的努力，完成了從功能樣車到批量化生產的準備工作，預計在2018年10月小批量投入如皋市場使用。

二、成果創新點及解決的難點問題

整車使用全承載車身，抗側翻能力強，超好的穩定性和操控性能，給駕駛員和乘客提供良好的視野和寬敞的空間。

1）全承載車身，整車骨架使用高強度鋼，不影響整車強度的情況下降低整車的重量。

圖1 高強度鋼替代效果表

2）對車身骨架的結構強度和剛度進行仿真分析，提升整車強度和剛度。通過操穩、整車碰撞、空氣阻力吸塑分析、NEDC工況等仿真分析，提升整車穩定性和舒適性。

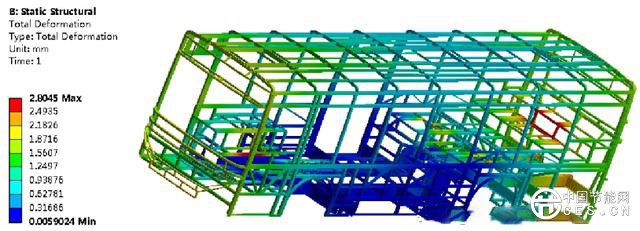

圖2 車身結構強度和剛度分析

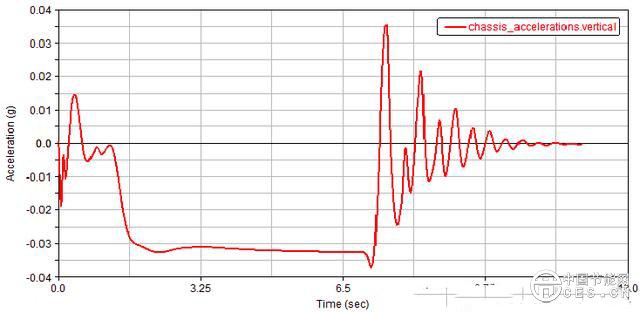

圖3 操穩仿真分析

圖4 整車碰撞仿真



圖5 NEDC工況仿真



圖6 空氣阻力系數仿真

3）此車型采用35Mpa氫燃料汽車供氣系統，單氣瓶容量145L，儲氫系統頂置。車載高壓供氫系統是為燃料電池汽車提供氫燃料的系統裝置，主要由輕質高壓儲氫氣瓶、各種閥門、高壓管路、加氫口、安全監測系統、壓力/溫度信號采集系統等組成。

供氫時打開高壓氫氣瓶閥上的電磁閥，經過流閥、單向閥、過濾閥、減壓閥、安全閥等到達燃料電池電堆供其使用；加氫時則是通過加氫口、壓力表、單向閥，將氫氣加入瓶中儲存。同時，整套系統中瓶口電磁閥設置有 PRD泄放裝置，管路上設置有過流閥、安全閥等安全保護裝置，以保證整個系統在使用過程中的安全。

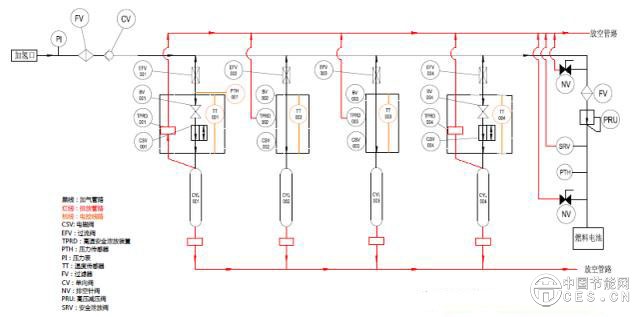

圖7 供氣系統原理圖

氣瓶的框架設計在保證整體強度的同時盡量做到輕量化，抱箍與儲氫氣瓶之間設有緩沖保護墊，抱箍的緊固螺栓采用防松螺母用規定的，防止氣瓶在充放氣過程中和在車輛行駛過程中發生相對位移?？蚣苌蟽?chǔ)氫氣瓶安裝，整體能夠承受上、下、前、后、左、右六個方向上 8g 的沖擊力，相對位移不超過 13mm。

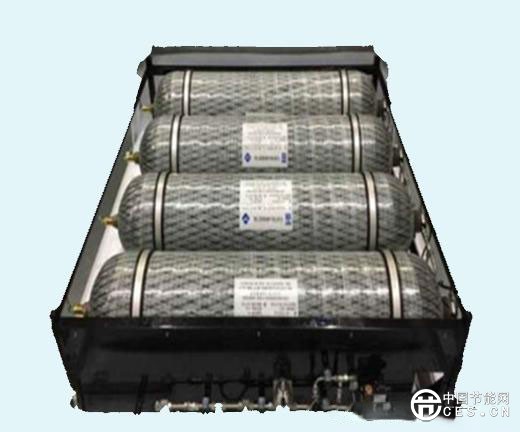

圖8 氣瓶的框架設計

4）具有安全自檢功能，整車啟動給出24V ON電信號以后，自動提供24V供電，同時提供ON信號，K1繼電器吸合接通24V常電，燃電系統的低壓網絡接通。燃電系統自檢開始，檢測燃電模塊內部部件是否正常，并且檢測DC/DC、氫源、整車通信是否正常，并將狀態反饋給整車。如果有異常發生，則給出相應錯誤代碼，系統將無法正常啟動。

圖9 燃電系統24V上下電框圖

5）氫氣濃度檢測功能：整車在車廂內部和車廂頂部均安裝了檢測氫氣濃度的傳感器，在上電后進入READY狀態，燃電在上電30秒后檢測氫氣濃度，如果有異常，燃電報出三級故障，整車再進入故障狀態。

6）關于低溫啟動功能：待機狀態時氫氣并沒有接入燃電系統，所以燃電系統到DC/DC輸入端沒有電壓，燃電系統在5℃以下待機時會開啟加熱功能，從-10℃加熱到5℃時間約為15min，采用低壓24V加熱，功率為1kW。加熱到5℃以上后維持在此溫度，若在到達5℃之前滿足系統啟動條件，也需要等待到系統溫度高于5℃才能啟動,燃電系統一直在此等待啟動信號。

7）為了匹配該車的氫燃料電堆系統，選用了49.5kWh，滿足3C放電的要求的倍率型動力電池，采用了兩個標準箱儲能電池。并且增加了單獨水冷控溫系統，確保電池箱在高溫及低溫系統都能保持良好的工作狀態，從而更好的匹配氫燃料電堆的工作。

三、成果應用情況

產品主要投入在江蘇如皋，作為氫燃料城市客車示范運營。隨著長三角氫走廊建設發展規劃不斷地建設完成，加氫站的建設逐步取得突破，會投入更多的氫燃料城市客車，服務社會。

四、社會經濟效益

汽車排放造成的環境污染和室友資源枯竭正日益加劇，尋找清潔的替代能源，是一個必然需要面對的問題。氫燃料電池車正好滿足了這些要求。燃料電池通過電化學反應直接將燃料的化學能轉化為電能，完全不進行燃料的燃燒過程，因此能量轉化效率高達45%～60%。

另外，氫燃料電池汽車不排放SOX、NOX等有害氣體，也不產生溫室氣體二氧化碳，可謂是真正的零排放汽車。

另外，氫燃料電池不存在純電動車充電時間長、續航里程短的弊病，所以氫燃料電池汽車的發展和應用對于汽車領域來說具有里程碑式的意義。
