宮城縣栗原市細倉礦山附近的丘陵地帶，有一座輸出功率8.786MW的“入釜光伏電站”(圖1)，已于2015年1月開始了商業運營。

發電運營商為三菱UFJ租賃與三菱材料對半出資設立的SPC(特殊目的公司)LM SunPower(東京都千代田區)。

EPC(設計、采購及施工)服務是由千代田化工建設負責的。O&M(運營及維護)也由千代田化工負責。按照千代田化工的建議，太陽能電池板采用Solar Frontier的CIS化合物型產品，光伏逆變器(PCS)由東芝三菱電機產業系統(TMEIC)制造。

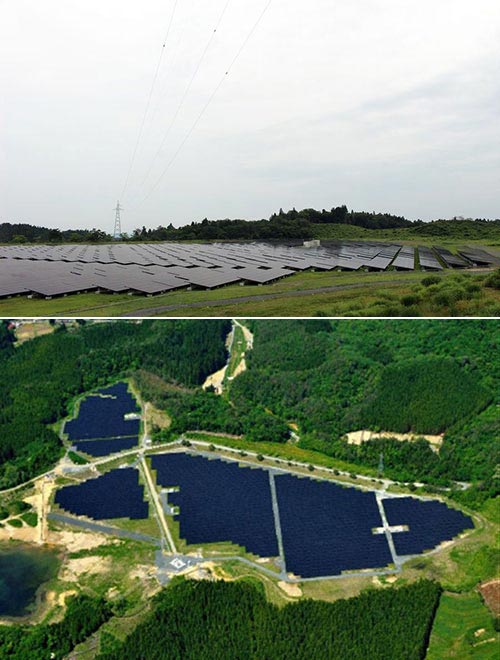

圖1：輸出功率為8.786MW的“入釜光伏電站”（上圖由日經BP社拍攝，下圖由LM SunPower拍攝）

在礦山堆積場上建設的百萬光伏電站

入釜光伏電站建在礦山的堆積場上。堆積場歸細倉金屬礦業所有。

細倉金屬礦業開采的細倉礦山位于宮城縣西北部的栗駒山附近，出產鉛、鋅及硫化鐵等。鼎盛時期擴大到了僅次于岐阜縣神岡礦山的規模。是日本具有代表性的鉛鋅礦山。

1987年細倉礦山關閉，細倉金屬礦業現在從事著從汽車的廢電池中回收鉛的業務等。細倉礦山排出的礦井水處理、水力發電及自來水等采礦附屬業務仍在持續(圖2～3)。

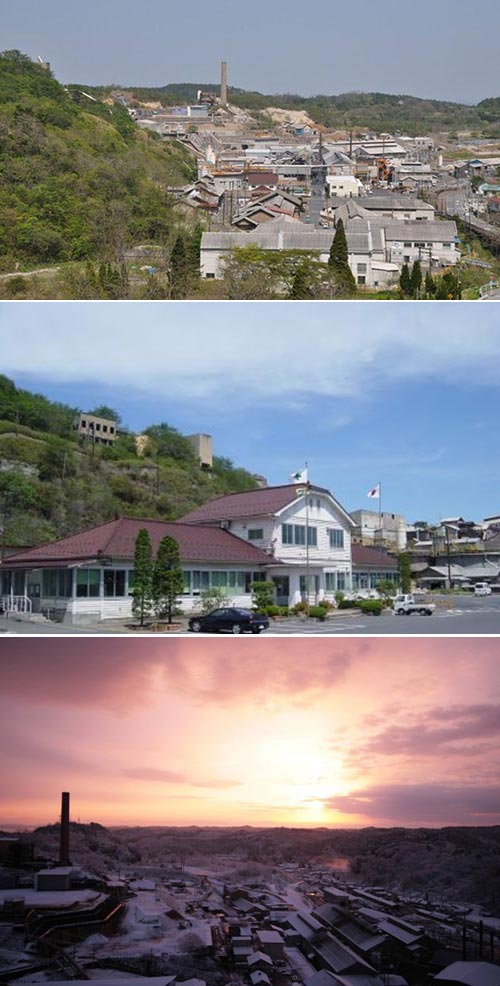

圖2：細倉金屬礦業的總部和細倉礦山。據稱鼎盛時期有3000名工人。礦山內的全貌（上），從正門可以看到事務所（左下），雪景和日出（右下）（攝影：細倉金屬礦業）

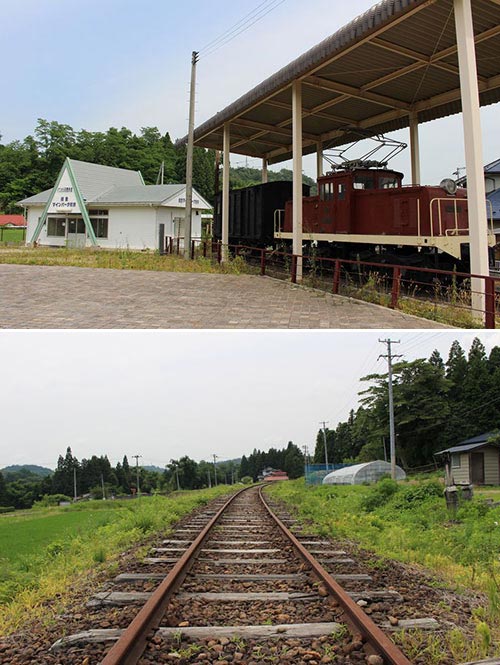

圖3：鐵道仍殘存。2007年廢棄的原Kurihara田園鐵道細倉Mine Park站。站房和機車還在（上）。周圍除了鐵軌（下）外，還留有大片的宿舍建筑和拆除后的空地等，使人聯想到往日的情形（攝影：日經BP社）

百萬光伏電站占地是采礦時產生的碎石和泥水等的堆積場的一部分。礦山周邊這樣的堆積場有多處。

基于以上條件等，沒有動堰堤和排水渠，設置了光伏發電系統。避開堰堤，跨排水溝設置將堰堤直接用作了道路(圖5)。地面的凹凸由架臺調節等，使之不會造成陣列的高低不平。

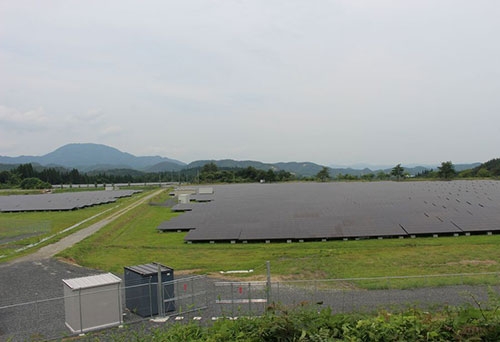

圖5：堰堤直接作為道路使用。從前面左側在太陽能電池板陣列之間向里延伸的是堤堰（攝影：日經BP社）

排水渠不能動，也不能承重。但要避開排水渠設置陣列，則可以鋪設的太陽能電池板的數量會大幅減少。因此，通過在基礎上下工夫，使在排水溝上方也得以設置了太陽能電池板(圖6)。

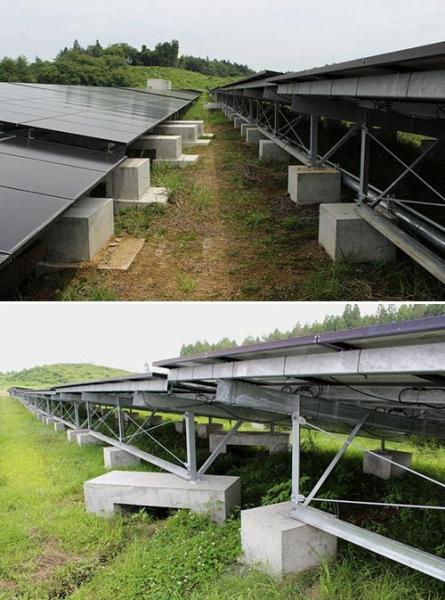

圖6：能跨排水溝的基礎。用形似橋梁的基礎，避開了對排水溝的影響（攝影：日經BP社）

沒有排水溝的地方使用混凝土預制件基礎，以一定的間隔設置安裝架臺，支撐太陽能電池板。

而在排水溝上方要設置太陽能電池板之處，則使用了形似橋墩與橋板一體化的橋梁形狀混凝土基礎跨過排水溝，在上面安裝了架臺。

由此，實現了既不對排水溝施加負荷，又能在排水溝上方設置太陽能電池板的目的。
