一、項目概況

太谷縣位于晉中盆地東北部。是太原都市圈城鎮群的重要組成部分。2012-2013年度采暖季供熱面積約為300萬平方米，目前縣城所有集中供暖熱源全部來自太谷恒達電廠的供熱首站(常規的熱電聯產)。據供熱中心介紹，現有供熱首站已處于滿負荷出力狀態，但供熱效果并不理想。同時根據政府規劃，2015年城市總供熱面積將達到800萬平方米，單純的熱電聯產方式已無法滿足。

盾安節能公司通過采用新型熱泵技術對太谷恒達電廠余熱進行綜合回收利用，建立起一種新型高效的區域供熱系統。系統采用先進的熱水型及乏汽型溴化鋰吸收式熱泵機組，提取電廠的乏汽及循環冷卻水中的余熱，相當于在不增加電廠容量，不增加大氣污染物排放，耗煤量和發電量都不變的情況下，擴大了熱源的供熱能力。

根據電廠現狀，改造分為二期進行，一期對電廠的冷卻循環水系統進行改造，回收其中余熱，實現約400萬平方米的供熱;二期擬對空冷機組的乏汽余熱進行回收，實現供熱面積400萬平方米。使原設計供熱面積由600萬平方米(電廠一、二期總計供熱量)增加至800萬平方米。

二、技術簡介

本次設計采用蒸汽驅動型溴化鋰吸收式熱泵機組，以太谷恒達電廠提供的0.98MPa、298℃采暖抽汽經減溫減壓后作為熱泵機組的驅動熱源，回收利用一期汽輪機凝汽器循環冷卻水以及二期空冷機組乏汽余熱。將供熱一次管網循環水回水從55℃提升至85℃，再利用熱網加熱器將熱網水加熱到110℃提供給市政供熱。在此過程中，蒸汽熱量、電廠循環水余熱、電廠乏汽余熱都進入了熱網水中，避免了熱能損失，同時實現了能量的梯級利用，提高了能源利用效率。

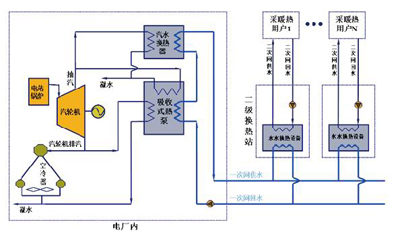

乏汽型吸收式熱泵系統原理如圖：

三、節能效益分析

項目一、二期竣工后，可達到總供熱能力440MW，供熱面積800萬平方米，其中回收冷凝熱供熱110MW，余熱供暖面積200萬平方米。

項目實施后每年回收冷凝熱節能118萬GJ，(電廠鍋爐效率按92.65%計算)每年可實現節約4.35萬噸標準煤，年減排二氧化碳11.3萬噸，年減排二氧化硫869噸，年減排氮氧化物304噸，年減排煙塵652噸，年減排灰渣1130噸。

可見，火力發電廠的冷凝熱損失造成了火電廠熱力系統巨大的能源損失，吸收式熱泵技術將汽輪機冷凝余熱回收用于市政供熱，在能源緊缺、環境惡化的今天具有重要的意義。
