一、產品概述
智能照明調控裝置是智能化的控壓設備，對以氣體放電燈為代表的所有電光源實施自由的調控，節約電能，而且有效延長光源及附件的壽命，降低綜合運營成本。廣 泛用于城市路燈、高速公路、機場、工業區、商業區、海港和旅游度假區的照明調控。與目前國內其它照明節電方案相比，這一方案在照明智能調控、設備保護、降 低運營費用等方面有其獨特的優越性。
1) 優化電力質量，節約照明用電
針對電網電壓偏高和波動等現象，調控裝置可根據用戶現場實際需求，實時在線調控輸出最佳照明工作電壓，從而達到節電10%~40%的效果。
2) 有效保護電光源，延長其使用壽命
調控裝置能夠?qū)崿F(xiàn)電網電流對燈的沖擊，對電光源和燈具起到很好的保護作用。高穩定的最佳照明電壓，能夠延長電光源壽命2~4倍，減少照明運行、維護成本30%~50%。
3） 不產生諧波，適用范圍廣
設備本身對電網不產生諧波干擾，所以適用于電阻、電感、電容型回路，可用于高壓汞燈、高壓鈉燈、金鹵燈、白熾燈、日光燈等所有照明用電設備。
4） 安裝簡易
調控裝置安裝于線路最前面，集中接線盡量避免專門接線、附加部件或控制線。采用與用電設備串接的方式連接，操作簡便。設備具有外形美觀、體積小巧、易于操作及維護費用低等優點。持有安裝牌照的電工均可自如安裝、調試。
5） 自動旁路功能
設備在發生故障或檢測到線路異常時自動旁路。對主要控制器件不需要進行檢修。如果設備發生故障，可以將調控裝置上的“輸入”和“輸出”線短。在發生故障時，不影響負載的正常供電。主機發回公司。注意：檢修工作需要有經驗的專業電氣人員進行。

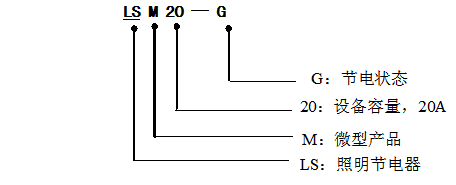

二 型號說明 外觀 型號及尺寸
產品外觀
圖1 智能照明調控裝置（MiNi）正視圖
調控設備的型號、尺寸。
|
編號
|
型號
|
容量
|
適應電流
|
適用電纜
|
設備尺寸
|
|
1
|
HY6S-LPM2.2
|
2.2KVA
|
10A
|
2.5
|
A款
|
|
2
|
HY6S-LPM4.4
|
4.4KVA
|
20A
|
4.0
|
A款
|
|
3
|
HY6S-LPM6.6
|
6.6KVA
|
30A
|
5.0
|
B款
|
|
4
|
HY6S-LPM9.9
|
9.9KVA
|
45A
|
10.0
|
B款
|
|
5
|
HY6S-LPM13.2
|
13.2KVA
|
60A
|
16.0
|
C款
|
設備尺寸：
A款：340*180*110；
B款：380*210*140；
C款：440*250*170； （格式：高*寬*深；單位：mm。）

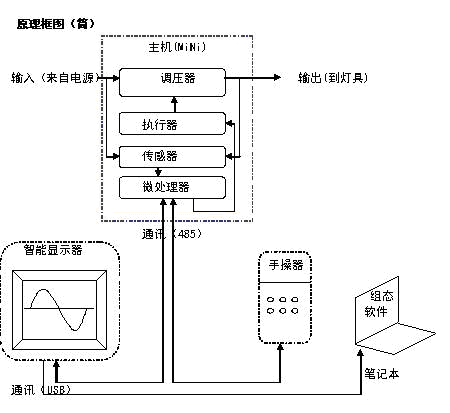

三、 工作原理、框圖
基本工作原理
在配電系統中，為補償送電線路中的損耗，緩解負荷高峰時末端用戶出現電壓過低的現象，一般采用提高輸送電壓的方法，因此用戶實際承受的電壓會高于用電設備 的額定電壓（尤其在負荷低谷時更為嚴重）。過高的供電電壓不僅會使用電設備耗能增加，而且會造成電光源壽命大大縮短；電壓波動對電光源和燈具的沖擊，也導 致了燈泡、燈具壽命的降低及更換維護工作量增加。
針對照明系統的這一問題，智能照明調控裝置利用非相控調整技術（相控是指可控硅斬 波技術），采用微電腦控制系統，實時電腦采集輸出、輸入電壓信號與最佳照明電壓比較，通過計算進行調節，從而保證輸出最佳的系統照明工作電壓。智能照明調 控裝置徹底改善電力質量，解決了目前國內存在的節能型光源“節電不節錢”的不正?，F(xiàn)象。
四、 性能參數
表2 調控裝置的技術參數
|
輸入
輸出
|
輸入電壓范圍
|
相線與N線間電壓：176V~264V
|
|
電源相數
|
單相
|
|
|
頻率
|
50Hz
|
|
|
節能電壓
|
有3個節能電壓根據燈具型號的不同來選擇
|
|
|
附加諧波畸變
|
無
|
|
|
效率
|
>97%
|
|
|
旁路
|
自動旁路
|
有
|
|
環境
|
運行溫度
|
－20℃~+40℃。最大50℃（額定功率功率降至90%）
|
|
相對濕度
|
相對濕度在最高溫度為40℃時不超過50%，在較低的溫度時，允許有較高的相對濕度（例如20℃以下時為90%）。要求無凝露
|
|
|
運行海拔
|
不超過1000米。1000米~2000米，每增加100米額定功率降低1%使用
|
|
|
顯示
|
通過通訊與電腦連接
|
通過電腦顯示其各項數據
|
|
外殼
|
室內型
|
室內安裝1P
|
五、適用范圍：
*市政照明——高速公路、隧道、橋梁、城市道路等；
*工廠照明——紡織、造紙、機械電子、卷煙、石油化工、電力、服裝、食品加工廠等；
*商業照明——大中型商場、購物中心、超市、賓館、酒店等；
*公共照明——政府機關、辦公大樓、銀行、醫院、學校、民用建筑、車站、碼頭、加油站、停車場及廣場、體育場館、度假村、游樂場等；
*交通運輸及其它行業照明——部隊、鐵路、民航等；
*特別適用于——高/低壓鈉燈、金屬鹵化物燈、高壓汞燈、熒光燈等所有氣體放電燈。
