| 啟動轉矩： | |
 |
|
| 常見的啟動方式： | |
 直接啟動（全壓啟動） |
|
| 電阻或電抗器將壓啟動 |
|
| Y－△將壓啟動 |
|
| 自耦變壓器將壓啟動 |
|
| 延邊三角形啟動 |
|
| 4.5.1 直接啟動 |
 |
|

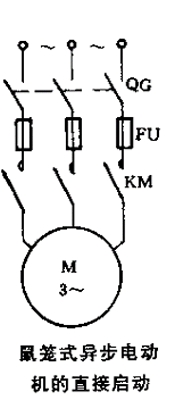

| 所謂直接啟動，就是將電動機的定子繞組 | |
| 通過閘刀開關或接觸器直接接入電源，再額定下啟動， | |
| 如圖示。由于直接啟動的啟動電流很大，因此，在什么 | |
| 情況下才允許采用直接啟動，主要取決于電動機的果農 | |
| 功率與供電變壓器的容量之比值。 | |
| 直接啟動因無需附加設備，且操作和控 | |
| 制簡單、可靠、所以，在條件允許的情況下應盡量采用 | |
| ，考慮到目前在大中型廠礦企業中，變壓器的容量已經 | |
| 足夠大，因此，絕大數中，小型鼠籠式異步電動機都采 | |
| 用直接啟動。 | |
| 4.5.2 電阻或電抗器降壓啟動 | |
 |
|

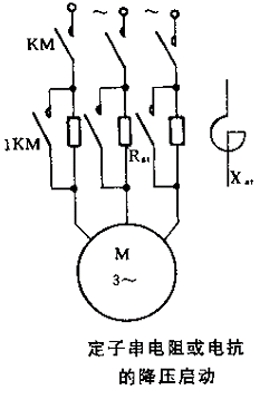

| 異步電動機采用定子串電阻或電抗器的降 | |
| 壓啟動原理接線圖如圖示。啟動時，接觸器1KM斷開， | |
| KM閉合，將啟動電阻RST串入定子電路，時啟動電流減 | |
| 小；待轉速上升到一定程度后再將1KM閉合，RST被短接 | |
| ，電動機接上全部電壓而趨于穩定運行。 | |
| 這種啟動方法的缺點是： | |
| 啟動轉距隨定子電壓的平方關系下降，其機械特 | |
| 性見圖示，故它只適用于空載或輕載啟動的場合。 | |
| 不經濟，在啟動過程中，電阻器上消耗能量大， | |
| 不適用于經常啟動的電動機，若采用電抗器代替電阻器 | |
| 所需設備較貴，且體積大。 | |
