4.4.1 三相異步電動機的電磁轉矩
|
|
|
|
三相異步電動機的轉矩: |

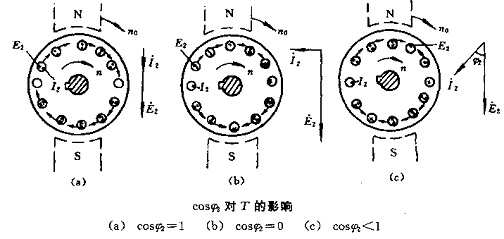

| 三相異步電動機的轉矩是由旋轉磁場的每極磁通Φ與轉子電流I2相互作用而生成的。它與Φ和I2 的乘積成正比，此外，它還與轉子電路的功率因素cosφ2 有關。 | |
 |
|
|
|
轉矩表達式： |
 |
|
| 式中，K——與電動機結構參數、電源頻率有關的一個常數； U1，U ——定子繞組相電壓，電源相電壓； R2——轉子每相繞組的電阻； X20——電動機不動（n＝0）時轉子每相繞組的感抗。 |
|
|

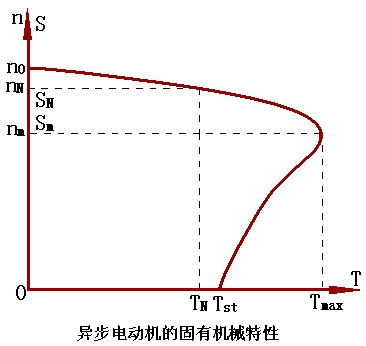

4.4.2 三相異步電動機的固有機械特性
|
|
| 固有機械特性： | |
| 異步電動機在額定電壓和額定頻率下，用規定的接線方式，定子和轉子電路中的不串聯任何電阻或電抗時的機械特性稱為固有（自然）機械特性。 | |
 |
|
| 電動機的理想空載轉速： |
 |
| 額定轉矩及額定轉差率：S=(N1-N2)/N1 | |
| 轉矩－轉差率特性的實用表達式，即規格化轉矩－轉差率特性。 | |
