通過對幾種脫硝工藝對比，簡要分析小火電循環流化床鍋爐為滿足GB13223-2011規定的特別排放限值的要求進行脫硝改造的工藝路線選擇。

1.隨著我國經濟和生活水平的日益提高，社會公眾對環境的要求和關注越來越高。2010年以來，大中型城市群的霧霾天氣出現得更加頻繁，更加嚴重，霧霾出現的范圍更大。政府部門、媒體和公眾對大氣污染物排放問題高度關注。近年來國家和河北省市地方政府部門相繼出臺了嚴格的污染物排放限值。2011年國家環保部頒布了《火電廠大氣污染物排放標準》(GB13223-2011)，要求2014年7月1日起，執行標準規定的煙塵、二氧化硫、氮氧化物排放限值。2013年9月國務院印發了“大氣污染防治行動計劃”，提出了2017年地級及以上城市可吸入顆粒物濃度的控制指標。2014年3月，國家環保部提出了在2014年底前北京、天津、河北地區火電機組要達到GB13223-2011規定的特別排放限值(粉塵不超過20mg/m3、二氧化硫不超過50mg/m3、氮氧化物不超過100mg/m3)的要求。

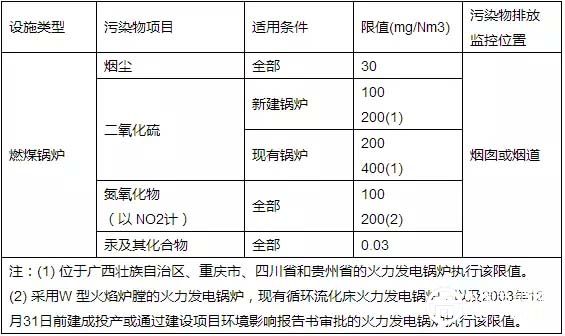

表1火力發電鍋爐大氣污染物排放濃度限值(GB13223-2011)

2.部分小火電投產早，鍋爐為CFB鍋爐，采用的燃料為貧煤、煙煤和無煙煤，由于按當時排放標準未設計建造安裝脫硝設施，以低氮燃燒控制煙氣氮氧化物排放，NOX實際排放濃度在100～400mg/Nm3，無法滿足NOX不超過100mg/m3的要求。以河北省會石家莊市兩家熱電聯產企業為例，近年來經多次環保改造與治理，截至2014年前NOX實際排放濃度在100～260mg/Nm3，仍達不到NOX的特別排放限值要求。

目前，我國煙氣脫硝工藝設備通過近幾年的技術研發、成果引進吸收與應用，基本上日趨成熟，但在火電廠小型CFB鍋爐應用方面，良好運行多年的應用業績還比較少。因此，結合研究國內外成熟的煙氣脫硝技術，制定出適合小火電CFB鍋爐的脫硝技術方案并于2014年底之前實施，成為京津冀所有相關燃煤電廠2014年度環保治理的一項重要而且十分緊迫的工作。

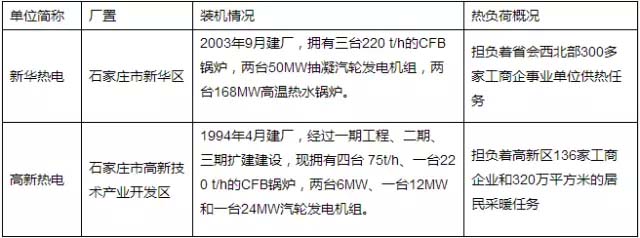

表2石家莊市西北部和東部?jī)杉覠犭娐?lián)產企業概況

（一）SCR脫硝技術一、脫硝工藝技術現狀

1.SCR脫硝系統是向催化劑上游的煙氣中噴入氨氣或其它合適的還原劑，利用催化劑將煙氣中的NOx轉化為氮?dú)夂退?。在通常的設計中，使用液態無水氨或氨水(氨的水溶液)，無論以何種形式使用氨，首先使氨蒸發，然后氨和稀釋空氣或煙氣混合，最后利用噴氨格柵將其噴入SCR反應器上游的煙氣中。

在SCR反應器內，NO通過以下反應被還原：

4NO+4NH3+O2→3N2+6H2O

6NO+4NH3→5N2+6H2O

當煙氣中有氧氣時，反應第一式優先進行，因此，氨消耗量與NO還原量有一對一的關系。

在燃燒煙氣中，NO2一般約占總的NOx濃度的5%，NO2參與的反應如下：

2NO2+4NH3+O2→3N2+6H2O

6NO2+8NH3→7N2+12H2O

上面兩個反應表明還原NO2比還原NO需要更多的氨。

在絕大多數的煙氣中，NO2僅占NOx總量的一小部分(約5%左右)，因此NO2的影響并不顯著。

SCR系統NOx脫除效率通常很高，噴入到煙氣中的氨幾乎完全和NOx反應。有一小部分氨不反應而是作為氨逃逸離開了反應器。一般來說，對于新的催化劑，氨逃逸量很低。但是，隨著催化劑失活或者表面被飛灰覆蓋或堵塞，氨逃逸量就會增加，為了維持需要的NOx脫除率，就必須增加反應器中NH3/NOx摩爾比(NSR)。當不能保證預先設定的脫硝效率和(或)氨逃逸量的性能標準時，就必須在反應器內添加或更換新的催化劑以恢復催化劑的活性和反應器性能。

2.SCR系統組成及反應器布置

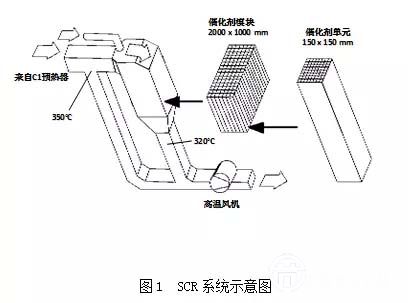

下圖為典型SCR煙氣脫硝工藝系統簡圖，SCR系統一般由氨的儲存系統、氨與空氣混合系統、氨氣噴入系統、反應器系統、省煤器旁路、SCR旁路、檢測控制系統等組成。

SCR反應器在使用中一般有兩種不同的安裝位置，即熱段/高含塵布置和冷段布置。

(1)熱段/高含塵布置：反應器布置在增濕塔前，溫度為350℃左右的位置，此時煙氣中所含有的全部飛灰和SO2均通過催化劑反應器，反應器的工作條件是在“不干凈”的高塵煙氣中。由于這種布置方案的煙氣溫度在300～400℃的范圍內，適合于多數催化劑的反應溫度，因而它被廣泛采用。但是由于催化劑是在“不干凈”的煙氣中工作，因此催化劑的壽命會受下列因素的影響(從新催化劑開始使用到被更換這段時間稱為催化劑壽命。)：

Ø煙氣所攜帶的飛灰中含有Na、Ca、Si、As等成分時，會使催化劑“中毒”或受污染，從而降低催化劑的效能;

Ø飛灰對催化劑反應器的磨損;

Ø飛灰將催化劑反應器蜂窩狀通道堵塞;

Ø如煙氣溫度升高，會將催化劑燒結，或使之再結晶而失效，如煙氣溫度降低，NH3會和SO3反應生成酸性硫酸銨，從而會堵塞催化反應器通道和污染空氣預熱器;

Ø高活性的催化劑會促使煙氣中的SO2氧化SO3，因此應避免采用高活性的催化劑用于這種布置。

為了盡可能地延長催化劑的使用壽命，除了應選擇合適的催化劑之外，要使反應器通道有足夠的空間以防堵塞，同時還要有防腐措施。

(2)冷段布置：反應器布置在煙氣除塵裝置之后，這樣催化劑將完全工作在無塵、低SO2的“干凈”煙氣中，由于不存在飛灰對反應器的堵塞及腐蝕問題，也不存在催化劑的污染和中毒問題，因此可以采用高活性的催化劑，減少了反應器的體積并使反應器布置緊湊。當催化劑在“干凈”煙氣中工作時，其工作壽命可達3～5年(在“不干凈”的煙氣中的工作壽命為2～3年)。這一布置方式的主要問題是，當將反應器布置在窯尾收塵器后，其排煙溫度僅為90～100℃，因此，為使煙氣在進入催化劑反應器之前達到所需要的反應溫度，需要在煙道內加裝燃油或燃燒天然氣的燃燒器，或蒸汽加熱的換熱器以加熱煙氣，從而增加了能源消耗和運行費用。

對于CFB循環流化床鍋爐，省煤器出口溫度多在300℃左右，此區間的煙氣溫度對于SCR脫硝還原反應來說稍微偏低，同時CFB循環流化床鍋爐由于爐溫較煤粉爐低，NOx濃度基本上在250～300mg/Nm3，對于現有CFB循環流化床鍋爐排放標準達到100mg/Nm3以下，采用SCR工藝脫硝投資和運行成本很高。

（二）SNCR脫硝技術

選擇性催化還原脫除NOx的運行成本主要受催化劑壽命的影響，一種不需要催化劑的選擇性還原過程被開發出來，這就是選擇性非催化還原技術。該技術是用NH3、尿素等還原劑噴入爐內與NOx進行選擇性反應，不用催化劑，只需在高溫區加入還原劑。還原劑噴入爐膛溫度為850～1150℃的區域，該還原劑(尿素)迅速熱分解成NH3并與煙氣中的NOx進行SNCR反應生成N2，該方法以窯爐為反應器。二十多年的現場經驗表明，燃料類型(例如煤、生物質和垃圾等)對SNCR性能影響很小，只要存在“SNCR反應溫度窗”，SNCR工藝可應用于燃燒各種燃料的各種型式的鍋爐。因?yàn)镾NCR是燃燒后煙氣處理工藝，燃燒裝置的尺寸、類型和燃料類型對SNCR工藝沒有較大影響。該工藝在以煤、油、天然氣、木質廢料、城市固態垃圾或危險垃圾為燃料的燃燒裝置上得到成功驗證。因此，SNCR能應用于幾乎所有的燃燒裝置，使其N(xiāo)Ox排放滿足或超過大多數NOx排放要求。

研究發現，在爐膛850～1150℃這一溫度范圍內、在無催化劑作用下，NH3或尿素等氨基還原劑可選擇性地還原煙氣中的NOx，基本上不與煙氣中的O2作用，據此發展了SNCR法。在850～1150℃范圍內，NH3或尿素還原NOx的主要反應為：

NH3為還原劑

4NH3+4NO+O2→4N2+6H2O

尿素為還原劑

NO+CO(NH2)2+1/2O2→2N2+CO2+H2O

當溫度高于1150℃時,NH3則會被氧化為

4NH3+5O2→4NO+6H2O

不同還原劑有不同的反應溫度范圍，此溫度范圍稱為溫度窗。NH3的反應最佳溫度區為850～1150℃。當反應溫度過高時，由于氨的分解會使NOx還原率降低，另一方面，反應溫度過低時，氨的逃逸增加，也會使NOx還原率降低。NH3是高揮發性和有毒物質，氨的逃逸會造成新的環境污染。

引起SNCR系統氨逃逸的原因有兩種，一是由于噴入點煙氣溫度低影響了氨與NOx的反應;另一種可能是噴入的還原劑過量或還原劑分布不均勻。還原劑噴入系統必須能將還原劑噴入到爐內最有效的部位，因?yàn)镹Ox在爐內的分布經常變化，如果噴入控制點太少或噴到爐內某個斷面上的氨分布不均勻，則會出現分布較高的氨逃逸量。在較大截面的分解爐或煙室中，還原劑的均勻分布則更困難，因?yàn)檩^長的噴入距離需要覆蓋相當大的爐內截面。為保證脫硝反應能充分地進行，以最少的噴入NH3量達到最好的還原效果，必須設法使噴入的NH3與煙氣良好地混合。若噴入的NH3不充分反應，則逃逸的NH3不僅會使煙氣中的飛灰容易沉積在設備內表面上，而且煙氣中NH3遇到S03會產生(NH4)2S04，對下游設備有腐蝕的危險。

SNCR煙氣脫硝技術的脫硝效率一般為30%～70%，受熱工設備結構尺寸影響很大，多用作低NOx燃燒技術的補充處理手段。采用SNCR技術，目前的趨勢是用尿素代替氨作為還原劑，值得注意的是，近年的研究表明，用尿素作為還原劑時，NOx會轉化為N2O，N2O會破壞大氣平流層中的臭氧，除此之外N2O還被認為會產生溫室效應，因此產生N2O問題已引起人們的重視。

SNCR系統煙氣脫硝過程由下面四個基本過程完成：

Ø接收和儲存還原劑;

Ø還原劑的計量輸出、與水混合稀釋;

Ø在熱工設備合適位置注入稀釋后的還原劑;

Ø還原劑與煙氣混合進行脫硝反應。

據研究發現，SNCR在實驗室內的試驗中可以達到90%以上的NOx脫除率。應用在大型鍋爐上，短期示范期間能達到75%的脫硝率，長期現場應用一般能達到30%～50%的NOx脫除率。

（三）SCR/SNCR混合脫硝技術

SCR/SNCR混合煙氣脫硝技術是把SNCR工藝的還原劑噴入爐膛技術同SCR工藝?yán)锰右莅边M(jìn)行催化反應的技術結合起來，進一步脫除NOx。它是把SNCR工藝的低費用特點同SCR工藝的高效率及低的氨逃逸率進行有效結合。該聯合工藝于20世紀70年代首次在日本的一座燃油裝置上進行試驗，試驗表明了該技術的可行性。

理論上，SNCR工藝在脫除部分NOx的同時也為后面的催化法脫硝提供所需要的氨。SNCR體系可向SCR催化劑提供充足的氨，但是控制好氨的分布以適應NOX的分布的改變卻是非常困難的。為了克服這一難點，混合工藝需要在SCR反應器中安裝一個輔助氨噴射系統。通過試驗和調節輔助氨噴射可以改善氨氣在反應器中的分布效果。目前，SCR/SNCR混合工藝的運行特性參數可以達到40%～80%的脫硝效率，氨的逃逸小于5～l0ppm。

二、脫硝工藝方案選擇

（一）脫硝技術的選擇

根據以上對脫硝工藝的簡單介紹，控制電廠CFB鍋爐NOx排放有很多種方法，各種脫硝工藝工程投資和脫硝效率各不相同，選擇何種脫硝工藝一般可根據以下幾個方面綜合考慮：

ØNOx排放濃度和排放量必須滿足國家和當?shù)卣h(huán)保要求;

Ø脫硝工藝要適用于工程己確定的各種條件，并考慮燃煤來源可能變化;

Ø脫硝工藝要做到技術成熟、設備運行可靠，并有較多成功的運行業績;

Ø根據工程的實際情況盡量減少脫硝裝置的建設投資;

Ø脫硝裝置應布置合理;

Ø脫硝工藝不能影響主工藝;

Ø脫硝劑要有穩定可靠的來源;

Ø脫硝工藝脫硝吸收劑、水和能源等消耗少，盡量減少運行費用。

CFB循環流化床鍋爐爐溫較煤粉爐低，NOx濃度基本上在250～300mg/Nm3，且在爐膛出口與旋風分離器間有適合SNCR技術溫度區域，在該區域噴入脫硝還原劑能有效脫除NOx，經濟脫硝效率能達到63.5%左右，采用SNCR脫硝技術完全能夠?qū)崿F(xiàn)NOx100mg/Nm3以下達標排放，同時SNCR相對SCR的初投資及運行成本低，停工安裝期短，原理簡單，硬件工藝成熟。

綜合考慮技術、安全、運行成本等因素，采用選擇性非催化還原脫硝工藝(SNCR)的技術路線相對較優。

（二）SNCR還原劑的選擇

脫硝還原劑一般有三種：無水氨、氨水以及尿素，表2為用于脫硝工程時各種還原劑的優缺點。據《建筑設計防火規范》規定，屬于乙類：根據GB50058《爆炸和火災危險環境電力裝置設計規范》規定，氨氣屬于IIATl級組，也就是說，是最低的爆炸危險級組。氨的毒性，根據GB5044-85《職業性接觸毒特危害程度分級》規定，屬于Ⅳ級(輕度危害)，最高允許濃度10mg/m3;氨水溶液(質量濃度通常為20%～25%)揮發性高，有強烈的刺激性氣味。根據國標GB12268《危險貨物品名表》，氨水和液氨都屬于危險化學品。氨溶液用量超過10噸的單位列為重大危險源(《危險化學品重大危險源辨識》GB18218-2009)。因此在氨的儲存、輸運、安全管理上要特別注意。

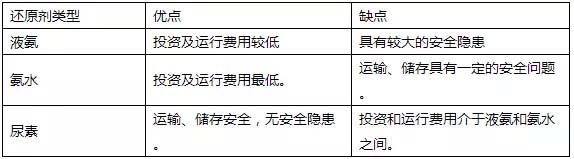

表3SNCR脫硝系統還原劑類型比較

（三）SNCR脫硝技術應用情況綜合考慮技術、安全、投資與運行成本等因素，還原劑采用尿素相對較優。

1.2014年6月～11月，省會兩家電廠采用選擇性非催化還原脫硝工藝(SNCR)設計，對8臺CFB電站鍋爐按照每臺爐增加一套SNCR脫硝裝置進行了改造。還原劑采用固體尿素，系統設置干尿素儲存系統、尿素溶液配制儲存系統、在線稀釋系統、噴射系統系統、工藝水及壓縮空氣系統、電氣及熱工控制系統，并結合一并進行的濕法脫硫改造，對原有環保數據上傳系統、空壓機、工藝水系統進行相應改造。改造后，兩家電廠全廠氮氧化物排放濃度低于100mg/Nm3，實現氮氧化物排放指標滿足重點地區特別排放限值要求達標排放。

2.脫硝裝置運行對鍋爐的影響

(1)用于SNCR的還原劑尿素需要加水配置成質量濃度50%左右的溶液，經稀釋后噴射進鍋爐將對系統產生一定的影響。考慮水分蒸發吸熱對燒成熱耗的影響較小，可忽略不計。

(2)對下游設備腐蝕和沾污。煙氣脫硝裝置運行中存在微量的氨逃逸，這部分氨會和煙氣中的S03反應形成硫酸氫銨和硫酸銨，這些物質能從煙氣中凝結并沉積，對管道、閥門、收塵系統等設備的鋼材造成輕微的腐蝕，但在設計條件下，基本不會影響下游設備的運行特性。

三、結論

綜合考慮技術、經濟、安全因素，結合CFB電站鍋爐具體實際，采用選擇性非催化還原法(SNCR法)進行脫硝，脫硝還原劑采用尿素的脫硝工藝方案，可以作為小火電實現氮氧化物排放滿足特別排放限值要求的技術路線。采用SNCR技術脫硝后，勢必會產生一定的脫硝運行費用，如何優化設計，優化運行調整，努力降低運行成本，提高可靠性，減少對下游設備的腐蝕，減少N2O的產生，仍需進行深入研究與技術改進。
