由南方電網廣州供電局計劃部主導、白云供電局配合，穗能通公司提供系統集成的配網側儲能工程——紅星村子帥廟#2公變100kW/494kWh儲能項目正式投運。



南方電網對外稱，這是在南方電網范圍內首個投運的配網儲能裝置，標志著配網儲能從技術到應用邁出了關鍵一步。



上述投運儲能項目是為了解決當?shù)丶t星村居民日常用電對電網造成高負荷、常跳閘的問題。數據顯示，2018年5月份，該區域最高負載率達到115%，連續3天發生跳閘，導致大量用戶投訴。



經供電局以及相關技術人員對當?shù)剌浨?、地理情況等綜合考量后，供電局提出在不新增用地的前提下，嘗試采用配網儲能裝置解決上述問題，該儲能裝置僅需占用8平方米的用地，最大輸出功率100千瓦，儲能量為494千瓦時，可以在負荷巔峰期持續5個小時提升20%的供電能力，有效解決短時負荷高峰造成的跳閘問題。

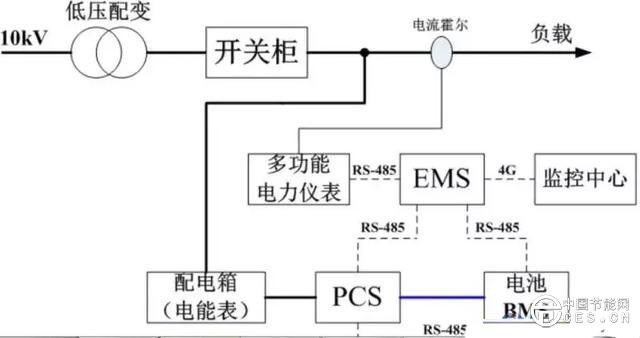

如圖所示，儲能裝置介紹：



儲能體系容量為100kW/494kWh，由磷酸鐵鋰電池、電池管理系統（BMS）、儲能變流器(PCS)、儲能監控柜(EMS)、測控裝置等組成，采納T接方式接入380V配電網。



系統測控裝置實時采集用電負載功率，作為儲能系統充放電的控制依據，當負載功率超過設定的啟動放電閾值時，儲能系統開始放電和市電共同為負載供電，當負載功率低于設定的停止放電閾值時，儲能系統停止放電；當負載功率低于設定的啟動充電閾值時，儲能系統開始充電運行，充電功率可調節，確保儲能系統充電功率和負載功率不超過變壓器的總功率，當負載功率高于設定的停止充電閾值時，儲能系統停止充電。



儲能系統充放電過程采用智能化控制方式，無需人工操控。同時，通過4G無線路由器可將儲能系統實時運行狀狀信息傳遞給遠端監控中心，實現儲能系統信息的遠程監測。
