網絡設備節能減排測試介紹

　　在節能環保的重要性日益凸顯的今天，IT系統節能測試被迅速推向前臺，國家標準、行業標準呼之欲出。如何制定更合理的節能測試標準？如何更科學地設計和控制測試流程？近幾年，思博倫通信測試服務部門定制化的綠色功耗解決方案已經為諸多運營商、設備制造商和大型國有檢測部門完成了許多相關測試，為標準的制定、行業測試方法學的出臺做出重要貢獻。

　　網絡設備節能減排測試介紹

　　1、綠色通信的趨勢

　　在互聯網日益發達的今天，網絡已經成為了人們?nèi)粘９ぷ鳌⑸畹闹匾M成部分。網絡購物、網絡交友、網絡游戲、網絡辦公……網絡正在我們的生活中扮演著越來越重要的角色。在可以預見到的不久將來，網絡必將成為全人類社會經濟生活的重要平臺。正是因?yàn)榫W(wǎng)絡具有如此重要的功能，人們對網絡平臺的依賴越來越深、需求也越來越趨向多樣。因此，互聯網在近些年來產生了飛躍式的發展。隨著網絡的發展，其相關設備能源消耗的日益增加、環境污染問題不斷突出，“節能減排”已經成為國家重要戰略之一。

　　據某調研機構2010年公布的統計顯示，國內網絡機房的耗電比例大致如下：服務器 15%、網絡設備 15%、存儲設備8%、空調20%、空氣調節20%、UPS 15%、AC轉換以及機房照明 7%……，由此來看，網絡相關設備的能耗占到了整個機房能源消耗的38%，在國家大力倡導“節能減排”和人們環保意識的不斷增強下，“節能環保”型技術和產品已經成為了網絡相關設備發展的主流。

　　思博倫通信長期致力于綠色功耗的跟蹤和研究，有著領先業界的測試方法。近幾年，思博倫通信測試服務部門定制化的綠色功耗解決方案已經為諸多運營商、設備制造商、大型國有檢測部門完成了相關的測試。有關綠色功耗測試的需求可發送郵件至TACHINA@spirent.com。

　　2、傳統網絡設備節能減排測試所面臨的挑戰

　　提到對設備節能設計的評估，我們首先想到的是通過測試設備功耗來評估，但是傳統的功耗測試不是萬能的。比如，很常見的一個場景：測試儀向被測設備發著流量，測試工程師拿著鉗式電流表，夾住DUT(Device Under Test，被測設備)的電源線并讀取電流值，然后根據功率=電壓x電流，計算出功率值。這個測試有先天缺陷，它精度低且存在大量的不確定性，多數測試目標依賴于測試者人為因素。具體表現在：

　　人為確定采樣時間及間隔，每次測試都存在差異;

　　人為記錄重要的測試背景條件，包括：測試期間DUT安裝的板卡種類/數量、端口狀態、軟件運行狀態和CPU利用率，以及負載水平和轉發性能等信息。效率低、易出錯，測試一旦完成，測試條件的真實情況無從跟蹤。

　　三個主要元素關聯性的缺失，即：流量仿真儀表、DUT和功率計之間缺少同步，能耗數據的采集不是由流量負荷等級或DUT狀態等條件觸發，手工操作使得測試難以復制，不具備嚴格的可對比性。

　　精度低。以交流市電為例，電壓實際上在一定范圍內是波動的，不是恒定的220v，依據公式(功率=電壓x電流)得到的只是估算值。

　　長時間測試難以操作。比如，在某24小時高負載穩定性測試中衡量DUT或SUT(System Under Test)的平均功率(瓦)或總耗能(千瓦時)。顯然，在如此長的測試時間內，僅僅采樣數次或十?dāng)?shù)次就計算出平均功率，不足以反映24小時內所發生的事件。

　　另一方面，目前各大廠商相繼推出了自己的綠色網絡產品，從與過去的產品做對比的數據來看，在綠色設計方面，各廠商的確都交出了滿意的答卷，但是在驚喜之余卻發現如果我們準備對比各廠商產品的數據時發現，由于各廠商同等級別網絡設備性能略有差別，僅憑簡單的功耗數據無從下手。

　　從網絡產品的實現細節上來說，隨著網絡產品節能設計深入人心，設計人員采用大量的節能設計手段，并且開始選擇高性能、低功耗的芯片，但也有例外情況，某些核心芯片隨著性能提升，芯片功耗也增大。在這種情況下，雖然在設計人員采用大量的節能設計手段，設備的性能有較大提高，但是產品功耗也相應提高，僅憑簡單的功耗數據無法評估節能設計工作的有效性。

　　由此可見，我們需要一種科學的方法來評估設備節能設計有效性。通常情況下，我們關注網絡產品待機和業務轉發時的節能設計。設備待機時節能設計的評估，由于不涉及設備性能，我們可以采用傳統的設備功耗測試方法，通過對同等規格設備數據對比，來評估設備節能設計的有效性。但是對于設備業務轉發時節能設計的評估，由于與設備性能有很大的相關性，因此我們需要引入一種新的評估方法---設備能效測試，思博倫網絡設備綠色節能測試方案正是基于這種全面的考慮而設計的。

　　第2頁：網絡設備綠色節能測試方案

　　思博倫通信網絡設備綠色節能測試方案

　　1、方案總述

　　能效測試的思想是建立設備功率消耗和設備包轉發性能之間的關系，即通過測試設備單位功耗下的包轉發性能來評估網絡產品節能設計的好壞。與傳統設備功耗測試相比，由于能效測試考慮設備性能因素，使設計人員可以比較不同性能設備的功耗，更科學的評估設備的節能設計。

　　方案示意圖如下：

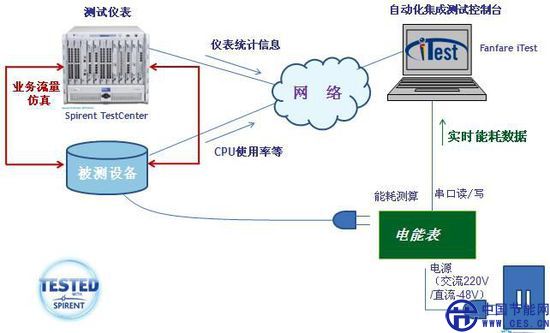

　　圖1 思博倫網絡綠色節能測試系統

　　簡言之，思博倫綠色節能測試方案可將DUT或SUT在某種條件下的能耗準確地測試出來，并自動生成報告。整個測試可預期、可復制、可追蹤，并實現了完全自動化。

　　本測試方案分為業務流量仿真、實時能耗采集、iTest集成管理平臺三大模塊:

　　業務流量仿真：思博倫通信在網絡測試領域處于業界領先的地位，對于網絡業務流量的模擬可依靠其強大的測試儀表產品來實現，本綠色節能測試方案中以Spirent TestCenter測試儀表為例，實現了網絡二到七層的流量仿真，從而模擬了真實業務的加載對網絡設備功耗的影響。除了支持經典的網絡性能測試RFC2544外，Spirent TestCenter還可根據用戶的要求定制化的輸出所需要業務場景，包括且不限于IPv4或IPv6復雜流量、路由仿真、組播應用等。而全部的業務生成都可采用自動化的方式，極大的方便用戶的使用并提高到了測試效率。

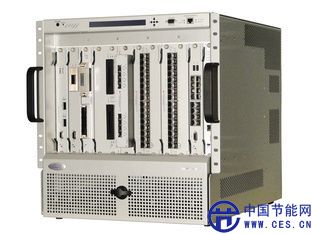

　　圖2 思博倫Spirent TestCenter網絡性能測試儀

　　實時能耗采集：綠色節能方案中采用了高精度數字采樣功率計，通過RS-232通信接口能以10Hz的采樣頻率進行實時功率的獲取，其基本精度為0.1%，并可支持交流及直流網絡設備的功率測量，該功率計在我國被廣泛應用于對于功率的計量及校準，是有關單位指定的功率測量?jī)x。

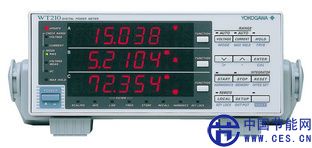

　　圖3 高精度數字采樣功率計

　　iTest集成管理平臺：iTest是系統和設備自動化測試的解決方案，旨在幫助測試團隊最大限度地提高工作效率和使用資源。它簡單易用、功能強大、支持接口豐富，為大規模系統的自動化測試、大量測試用例開發與維護，快速數據分析和海量測試報告管理提供了一個全面的平臺。

　　思博倫iTest測試管理平臺提供了包括被測設備及測試儀的配置和控制功能，在控制Spirent TestCenter進行業務流量發送的同時，可通過iTest靈活的通信接口可實時的從功率計上獲取功率值，并能動態的對功率及仿真業務的流量大小進行計算，為用戶輸出能效測試的結果，從而省去了用戶對測試數據二次處理的工作。
